Máy tính công nghiệp IPC-7132 core i7-2600

Máy tính công nghiệp Advantech IPC-7132 cấu hình Core i7-2600

Trang này giới thiệu cấu hình máy tính công nghiệp Advantech IPC-7132 lắp bộ xử lý Intel Core i7-2600 (8 MB cache, xung tối đa 3,80 GHz) trên bo mạch chủ ATX AIMB-701 (chipset H61, socket LGA1155). Đây là cấu hình mạnh nhất trong nhóm IPC-7132 chạy nền tảng LGA1155 mà IPC247 giới thiệu, phù hợp trạm cần CPU Core i7 để chạy phần mềm giám sát, thu thập dữ liệu hoặc xử lý ảnh trong nhà máy.

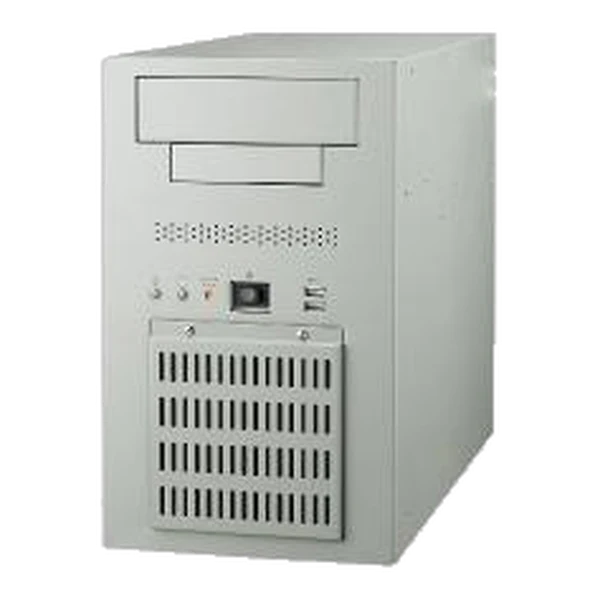

IPC-7132 được Advantech giới thiệu là khung máy treo tường giá hợp lý cho bo mạch chủ ATX/mATX và backplane 10 khe chuẩn PICMG 1.3. Khung làm bằng thép, có khay ổ đĩa chống sốc, quạt hệ thống có tấm lọc bụi, nắp trên mở bằng vít vặn tay và có thể lắp theo hai hướng: treo lên vách hoặc đặt nằm trên bàn. Cấu hình Core i7-2600 trên trang này dùng bản khung cho bo mạch chủ (IPC-7132MB-00XE), CPU đặt trực tiếp trên bo.

Cấu hình nền LGA1155 thuộc thế hệ trước, hiện chủ yếu phục vụ Quý khách đang vận hành hệ thống cùng nền tảng cần máy đồng bộ, máy dự phòng hoặc máy thay thế, giữ nguyên phần mềm, ảnh hệ điều hành và card mở rộng đã chạy ổn định trên dây chuyền. Với dự án mới, Quý khách có thể chọn cấu hình đời mới hơn trên cùng khung IPC-7132 (xem mục chọn cấu hình bên dưới).

Điểm nổi bật của IPC-7132 Core i7-2600

• CPU Core i7 trên nền LGA1155: Intel Core i7-2600, 8 MB cache, xung tối đa 3,80 GHz, lắp trên bo AIMB-701G2 chipset H61 kèm tản nhiệt công nghiệp cho socket LGA1156/1155.
• Treo tường hoặc đặt bàn: khung 200 x 330 x 430 mm, nặng 9,96 kg, lắp được theo hai hướng; phù hợp gắn lên vách phòng điều khiển, cạnh tủ điện hoặc đặt trên bàn vận hành.
• Khay ổ đĩa chống sốc: một khay 5,25" và một khay 3,5" mở từ bên ngoài, thêm hai khay 3,5" bên trong; tổng cộng một ổ quang và ba ổ cứng 3,5".
• Dễ bảo trì: nắp trên mở bằng vít vặn tay, có kẹp giữ nguồn; quạt 12 cm (85 CFM) có tấm lọc bụi, thiết kế để vệ sinh, thay thế nhanh.
• Cổng và điều khiển mặt trước: hai cổng USB 2.0, đèn báo nguồn và ổ cứng, công tắc nguồn và nút khởi động lại hệ thống.
• Mở rộng theo bo ATX: bo AIMB-701 có khe PCIe x16 và hai cổng LAN, đủ chỗ cho card đồ hoạ rời, card thu hình hoặc card truyền thông công nghiệp.

Thông số chính

Bảng dưới tóm tắt thông số khung máy IPC-7132 theo datasheet Advantech (cập nhật 26/08/2015). Phần CPU, bo mạch, RAM và ổ cứng ghi theo danh sách linh kiện của cấu hình ở bảng phía trên; RAM và ổ cứng có thể điều chỉnh theo nhu cầu.

Ứng dụng phù hợp ở Việt Nam

• Trạm SCADA, HMI tại xưởng: CPU Core i7 chạy phần mềm giám sát, cơ sở dữ liệu lịch sử và báo cáo cùng lúc; khung treo tường gọn, đặt ngay cạnh khu vực vận hành trong các nhà máy điện tử, thực phẩm, bao bì ở khu công nghiệp phía Bắc và phía Nam.
• Thu thập dữ liệu sản xuất (MES, OEE): đọc dữ liệu từ PLC qua Modbus hoặc OPC, lưu vào ổ cứng cục bộ rồi đẩy lên máy chủ trung tâm; ba khay 3,5" cho phép tách ổ hệ điều hành và ổ dữ liệu.
• Kiểm tra bằng thị giác máy: khe PCIe x16 trên bo AIMB-701 nhận card thu hình hoặc card đồ hoạ, phù hợp trạm kiểm tra ngoại quan, đọc mã vạch tốc độ vừa phải.
• Thay thế, dự phòng hệ thống nền LGA1155: nhà máy đang chạy máy cùng nền tảng có thể giữ nguyên ảnh hệ điều hành, driver và phần mềm, rút ngắn thời gian chạy thử khi thay máy.
• Phòng điều khiển ngành nước, xi măng, thép: khung thép có lọc bụi, gắn được lên vách phòng điều khiển có điều hoà, giải phóng mặt bàn vận hành.

Chọn cấu hình và máy tương đương

Cùng khung IPC-7132 và bo AIMB-701, IPC247 có bản Core i3-2120 cho trạm chỉ chạy một phần mềm giám sát hoặc thu thập dữ liệu nhẹ. Bản Core i7-2600 trên trang này nên chọn khi phần mềm dùng nhiều luồng, khi cần chạy song song nhiều ứng dụng hoặc khi cần thay đúng máy Core i7 đang chạy trên dây chuyền. Với dự án mới không bắt buộc nền LGA1155, Quý khách có thể xem IPC-7132 Core i7-4790 trên cùng khung máy. Các dòng khác của hãng xem tại danh mục máy tính công nghiệp Advantech.

Khi cần thêm ổ 2,5", Advantech có phụ kiện IPC-DT-3120E (khay ổ di động cho hai ổ SATA 2,5"). Nếu muốn dùng card CPU cắm khe thay cho bo mạch chủ, khung có bản IPC-7132BP-00XE cho backplane PICMG 1.3 10 khe. IPC247 xác nhận tình trạng hàng khi báo giá.

Câu hỏi thường gặp

Máy tính công nghiệp IPC 7132 là loại máy gì?

IPC-7132 là khung máy tính công nghiệp treo tường của Advantech cho bo mạch chủ ATX/mATX hoặc backplane PICMG 1.3 10 khe. Khung có khay ổ đĩa chống sốc cho một ổ quang 5,25" và ba ổ cứng 3,5", quạt có lọc bụi, hai cổng USB mặt trước, lắp được trên tường hoặc trên bàn.

IPC-7132 Core i7-2600 khác bản Core i3 thế nào?

Hai bản dùng chung khung IPC-7132 và bo AIMB-701. Bản Core i7-2600 có 8 MB cache, xung tối đa 3,80 GHz, phù hợp phần mềm nặng và đa nhiệm; IPC-7132 Core i3-2120 hướng tới tác vụ giám sát, thu thập dữ liệu nhẹ.

Máy tính công nghiệp Advantech IPC 7132 chạy được ở môi trường nào?

Theo datasheet Advantech, IPC-7132 hoạt động ở 0 ~ 40 °C, độ ẩm 10 ~ 85% không ngưng tụ, chịu rung 1 Grms (5 ~ 500 Hz) và sốc 10 G khi hoạt động. Môi trường nóng hơn nên đặt máy trong tủ hoặc phòng có làm mát.

IPC-7132 dùng nguồn bao nhiêu W?

Cấu hình trên trang này dùng nguồn PS8-400ATX-ZE 400 W chuẩn 80 PLUS Bronze, đầu vào AC 100 ~ 240 V. Datasheet hãng còn liệt kê lựa chọn PS8-300ATX-ZBE 300 W; công suất nguồn nên chọn theo card mở rộng lắp thêm.

Làm sao nhận báo giá IPC-7132?

Quý khách gửi nhu cầu (phần mềm chạy, số màn hình, ổ cứng, card mở rộng) qua trang liên hệ. IPC247 cung cấp hàng chính hãng Advantech, báo giá trong 2 giờ làm việc, bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá.

Nguồn tham khảo

• Datasheet Advantech IPC-7132 (advdownload.advantech.com)
