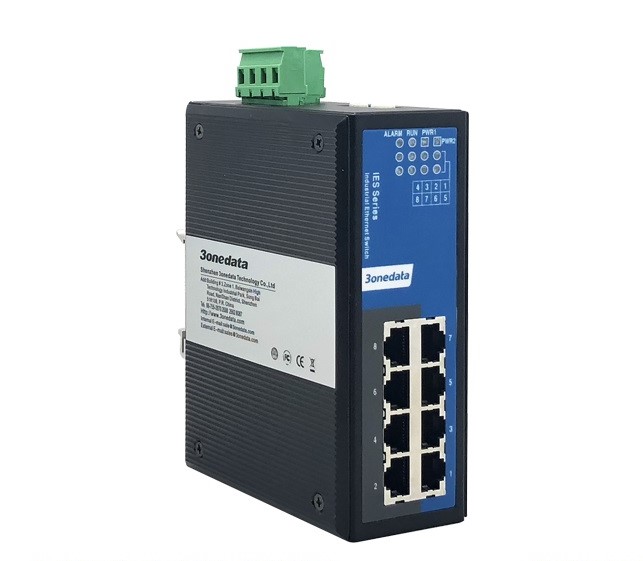

Switch công nghiệp 8 cổng là bộ chuyển mạch Ethernet gắn ray DIN, nguồn kép 12–48 V DC, chịu nhiệt -40 đến 75 °C, vỏ kim loại IP30, có tuỳ chọn PoE, cổng quang SFP và vòng dự phòng ring; đây là cỡ thông dụng nhất để nối PLC, HMI, máy tính công nghiệp và camera trong một tủ điện hoặc một trạm máy. Bài viết nêu switch công nghiệp khác switch văn phòng ở đâu, bảng tiêu chí chọn, so sánh 3 model 8 cổng Advantech EKI đang phân phối tại IPC247 và ví dụ triển khai trong nhà máy.
1. Switch công nghiệp 8 cổng khác switch thường ở đâu
Về chức năng chuyển mạch, hai loại giống nhau: nhận gói tin ở một cổng, chuyển tới đúng cổng đích theo địa chỉ MAC. Khác biệt nằm ở nơi lắp và cách cấp nguồn. Switch văn phòng nằm trên bàn, 25 °C, có adapter 220 V riêng, mất điện thì cắm lại. Switch công nghiệp nằm trong tủ điện cạnh biến tần và contactor, nhiệt trong tủ mùa hè trên 55 °C, nguồn lấy từ bộ nguồn 24 V DC của tủ, và mỗi lần treo là dừng chuyền.
Từ đó, switch công nghiệp có sáu đặc điểm mà switch thường không có:
- Gắn ray DIN hoặc treo tường, vỏ kim loại, đặt thẳng đứng trong tủ, không cần khay.
- Nguồn kép 12–48 V DC qua terminal block; hai đường nguồn vào, một hỏng thì switch vẫn chạy, rơ-le P-Fail báo ra đèn hoặc PLC.
- Dải nhiệt -40 đến 75 °C ở bản mở rộng (hậu tố I), -10 đến 60 °C ở bản thường; không quạt.
- Bảo vệ cổng: chống xung tĩnh điện ESD và xung điện nhanh EFT trên cổng mạng và đường nguồn, chống bão broadcast.

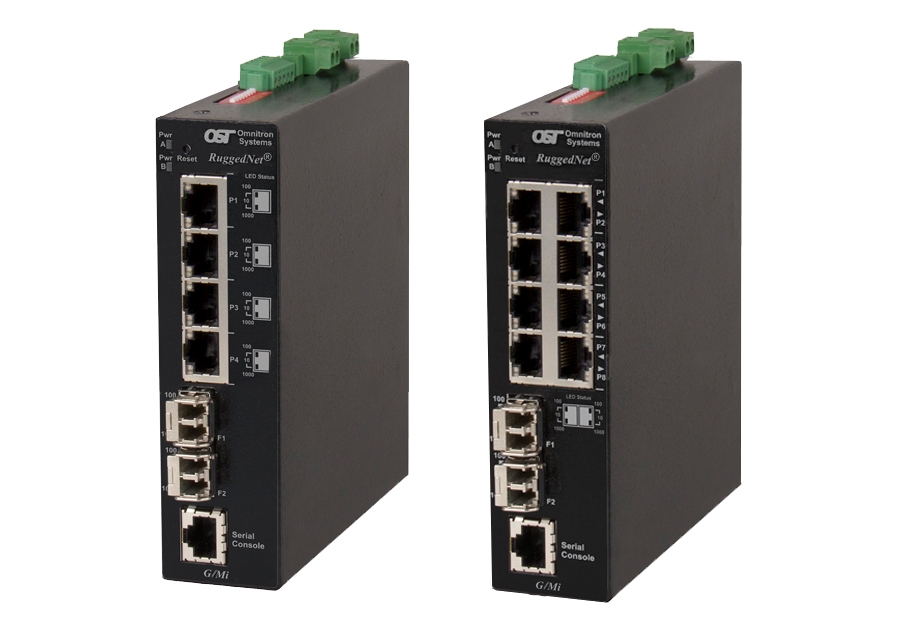

- Cổng quang: khe SFP hoặc cổng SC để kéo cáp quang giữa các tủ, các xưởng, tránh nhiễu và sét lan truyền qua cáp đồng.
- Vòng dự phòng ring (bản managed): các switch nối thành vòng, đứt một đoạn cáp thì mạng tự chuyển hướng trong vài chục mili giây.
Switch 8 cổng là cỡ phổ biến vì một tủ điện điển hình có PLC, HMI, một máy tính công nghiệp, một hai biến tần Ethernet, một camera và cổng lên tủ tổng: 6–7 thiết bị, còn dư một cổng cho máy tính bảo trì. Vị trí của switch trong toàn bộ mạng nhà máy được giải thích ở bài mạng truyền thông công nghiệp.
2. Yêu cầu kỹ thuật khi chọn switch công nghiệp 8 cổng
Bảng dưới là các tiêu chí kỹ sư IPC247 hỏi khách trước khi chọn model, kèm mức cần có theo vị trí lắp:
| Tiêu chí | Tủ điện trong nhà | Ngoài trời, trên xe, xưởng không điều hoà |
|---|---|---|
| Dải nhiệt | -10 đến 60 °C | -40 đến 75 °C (chọn bản hậu tố I) |
| Nguồn | 24 V DC từ bộ nguồn tủ; nguồn kép nếu chuyền không được dừng | 12–48 V DC dải rộng, nguồn kép, rơ-le báo mất nguồn |
| Rung, sốc, bụi | Vỏ kim loại IP30, gắn ray DIN chắc | IP30 trong hộp kín; kẹp ray DIN có khoá; cáp có đầu bấm chắc |
| Tốc độ cổng | 10/100 Mbps đủ cho PLC, HMI, I/O | Gigabit cho camera GigE, máy tính truyền ảnh, đường trục |
| PoE | Không cần nếu camera có nguồn riêng | 4 cổng PoE 802.3af 15,4 W cho camera, Wi-Fi; PoE+ cho camera quay quét |
| Cổng quang | Không cần trong một tủ | 2 cổng combo SFP để nối tủ khác qua cáp quang, tới hàng chục kilômét |
| Managed / unmanaged | Unmanaged cho mạng hình sao dưới 20 thiết bị | Managed khi cần ring, VLAN, SNMP, Modbus/TCP báo trạng thái về SCADA |
| Dự phòng | Không bắt buộc | Ring phục hồi dưới 20 ms, RSTP/STP để nối với mạng IT |
| Chứng chỉ, bảo vệ | CE, FCC; ESD trên cổng | Thêm EFT đường nguồn, EMS mức 3 cho môi trường ngoài trời |
Một điểm hay bị bỏ qua: PLC và module I/O nói chuyện bằng Modbus/TCP hoặc PROFINET; switch unmanaged chuyển được mọi gói tin này, nhưng chỉ switch managed mới tách được lưu lượng camera khỏi lưu lượng điều khiển bằng VLAN và ưu tiên gói điều khiển bằng QoS. Xem thêm bài Modbus là gì để biết giao thức này dùng băng thông ra sao.
3. So sánh 3 model switch công nghiệp 8 cổng Advantech EKI
Ba model dưới đây đều có 8 cổng đồng, đang có trong danh mục switch công nghiệp Advantech tại IPC247; thông số lấy từ tài liệu hãng:
| Tiêu chí | EKI-2528PAI | EKI-7710E-2C | EKI-7710G-2C |
|---|---|---|---|
| Loại | Unmanaged, PoE | Managed lớp 2 | Managed lớp 2 |
| Cổng | 8 × 10/100 Mbps, trong đó 4 cổng PoE 802.3af (15,4 W/cổng) | 8 × 10/100 Mbps + 2 cổng Gigabit combo đồng/SFP | 8 × Gigabit + 2 cổng Gigabit combo đồng/SFP |
| Cổng quang | Không | 2 khe SFP | 2 khe SFP |
| Dự phòng mạng | Không | X-Ring Pro phục hồi dưới 20 ms, RSTP/STP 802.1w/1D | X-Ring Pro phục hồi dưới 20 ms, RSTP/STP 802.1w/1D |
| Quản lý, bảo mật | Cắm là chạy; chống bão broadcast | SNMP v1/v2c/v3, web, Telnet; 802.1x, RADIUS; IXM triển khai nhanh | SNMP v1/v2c/v3, web, Telnet; 802.1x, RADIUS; IXM triển khai nhanh |
| Nguồn | Kép 24/48 V DC, rơ-le P-Fail | Kép 12–48 V DC, 1 ngõ rơ-le | Kép 12–48 V DC, 1 ngõ rơ-le |
| Dải nhiệt | -40 đến 75 °C | -40 đến 75 °C ở bản EKI-7710E-2CI | -40 đến 75 °C ở bản EKI-7710G-2CI |
| Bảo vệ, vỏ | ESD cổng mạng, EFT đường nguồn, vỏ kim loại IP30, ray DIN/treo tường | Vỏ kim loại, ray DIN | Vỏ kim loại, ray DIN |
| Hợp với | Tủ có camera IP, đầu đọc thẻ cần cấp nguồn qua cáp mạng; mạng hình sao | Tủ tự động hoá cần ring và nối cáp quang lên tủ tổng | Trạm thị giác máy, tủ tổng, đường trục Gigabit giữa các xưởng |
Cách chọn nhanh trong ba model:
- Chỉ nối PLC, HMI, máy tính trong một tủ, có camera cần PoE: EKI-2528PAI.
- Nhiều tủ nối vòng với nhau, cần cáp quang và báo lỗi về SCADA: EKI-7710E-2C (chọn bản 2CI nếu tủ đặt ngoài trời).
- Có camera GigE hoặc máy tính truyền ảnh, hoặc làm switch tổng: EKI-7710G-2C.
Ngoài ba model 8 cổng, cùng dòng còn EKI-2525PA (5 cổng, 4 PoE, -10 đến 60 °C) cho tủ nhỏ và EKI-2526S (4 cổng đồng + 2 cổng quang single-mode SC, tới 30 km) khi chỉ cần kéo quang mà không cần managed.
4. Ví dụ triển khai switch công nghiệp 8 cổng
Tủ điện máy đóng gói có camera kiểm tra nhãn. Bài toán: PLC, HMI, máy tính công nghiệp chạy phần mềm kiểm tra, 2 camera IP và cổng lên mạng nhà máy; tủ đặt trong xưởng không điều hoà. Thiết bị: EKI-2528PAI gắn ray DIN, 4 cổng PoE cấp nguồn 2 camera và 1 điểm Wi-Fi cho máy quét, nguồn 48 V DC kép từ hai bộ nguồn tủ. Kết quả kỳ vọng: bớt 3 adapter nguồn và dây điện trong tủ, switch chịu được nhiệt tủ mùa hè, mất một bộ nguồn chuyền vẫn chạy.
Dây chuyền 6 tủ điện nối vòng. Bài toán: 6 trạm cách nhau 30–80 m, cáp mạng đi cùng máng cáp động lực, hay bị đứt khi sửa chữa cơ khí, mỗi lần đứt là dừng cả chuyền. Thiết bị: mỗi tủ một EKI-7710E-2C, nối vòng bằng 2 cổng combo SFP qua cáp quang, X-Ring Pro bật; SNMP gửi trạng thái về máy tính SCADA. Kết quả kỳ vọng: đứt một đoạn cáp, mạng tự chuyển hướng dưới 20 ms, PLC không mất kết nối; SCADA báo đúng đoạn nào đứt để sửa.
Trạm thị giác máy 4 camera GigE. Bài toán: 4 camera Gigabit truyền ảnh liên tục về máy tính công nghiệp, cộng PLC và đèn báo; băng thông cao, không được rớt khung hình. Thiết bị: EKI-7710G-2C với 8 cổng Gigabit, VLAN tách camera khỏi PLC, QoS ưu tiên gói điều khiển, 1 cổng SFP lên switch tổng. Kết quả kỳ vọng: 4 luồng ảnh chạy song song không nghẽn, gói lệnh PLC không bị chậm bởi ảnh.
Chọn thiết bị cho mạng dùng switch công nghiệp 8 cổng
Ba model trong bài xem chi tiết tại switch công nghiệp EKI-2528PAI (PoE), switch công nghiệp EKI-7710E-2C và switch công nghiệp EKI-7710G-2C. Toàn bộ switch, bộ chuyển đổi quang điện, serial device server và gateway Modbus nằm trong danh mục switch công nghiệp và thiết bị kết nối mạng công nghiệp. Khi gửi yêu cầu, nên kèm sơ đồ số thiết bị mỗi tủ, khoảng cách giữa các tủ và điện áp nguồn tủ để IPC247 chọn đúng bản thường hay bản mở rộng nhiệt và tính công suất PoE.
Máy tính công nghiệp nối vào switch chọn theo vị trí lắp bằng công cụ chọn máy theo điều kiện lắp đặt. Tài liệu kỹ thuật gốc của dòng EKI xem tại advantech.com.
Câu hỏi thường gặp về switch công nghiệp 8 cổng
Dùng switch văn phòng 8 cổng trong tủ điện có được không?
Chạy được lúc đầu nhưng không bền. Switch văn phòng dùng nguồn adapter 220 V, nhiệt làm việc 0 đến 40 °C, không có bảo vệ ESD/EFT trên cổng và không gắn được ray DIN. Trong tủ điện nóng, có biến tần và contactor, loại này hay treo phải rút điện cắm lại. Switch công nghiệp 8 cổng giải quyết đúng các điểm đó với chi phí chênh không nhiều so với một lần dừng chuyền.
Nên chọn switch 8 cổng managed hay unmanaged?
Unmanaged khi mạng dưới 20 thiết bị, cấu trúc hình sao, không cần VLAN hay giám sát: cắm là chạy, ví dụ EKI-2528PAI. Managed khi cần vòng dự phòng ring, VLAN tách camera khỏi PLC, SNMP báo lỗi về phần mềm giám sát, hoặc mạng có nhiều switch nối tiếp: chọn EKI-7710E-2C hoặc EKI-7710G-2C. Quy tắc gọn: có hơn hai switch nối với nhau thì nên managed.
Switch công nghiệp 8 cổng có cần cổng Gigabit không?
PLC, HMI, biến tần và module I/O chỉ dùng 10/100 Mbps, nên 8 cổng Fast Ethernet đủ cho tự động hoá. Cần Gigabit khi nối camera thị giác máy GigE, máy tính công nghiệp truyền ảnh, hoặc cổng đường trục nối các tủ với nhau. EKI-7710E-2C có 8 cổng 100 Mbps cộng 2 cổng Gigabit combo cho đường trục; EKI-7710G-2C có toàn bộ 10 cổng Gigabit.
PoE trên switch công nghiệp cấp được cho thiết bị nào?
Cổng PoE theo IEEE 802.3af cấp tới 15,4 W mỗi cổng qua cáp mạng cho camera IP, điểm truy cập Wi-Fi, đầu đọc thẻ, cảm biến IP; PoE+ (802.3at) cấp tới 25,5 W cho camera quay quét, màn hình nhỏ. EKI-2528PAI có 4 cổng PoE 802.3af trên 8 cổng; nguồn cấp vào switch phải là 48 V DC và đủ công suất cho tổng thiết bị PoE.
