Cấu hình máy tính công nghiệp là tập hợp các lựa chọn về khung máy, bo mạch, CPU, RAM, ổ lưu trữ, nguồn, cổng I/O và hệ điều hành cho một máy tính chạy liên tục trong môi trường nhà máy. Máy tính công nghiệp (IPC) là phần thiết yếu của tự động hoá: xử lý ảnh và video, vận hành và giám sát máy, điều khiển robot, gom và phân tích dữ liệu, chuyển đổi số. Vì điều kiện lắp đặt khác nhau, chọn đúng cấu hình máy tính công nghiệp cần đối chiếu yêu cầu phần mềm với điều kiện hiện trường để không thiếu hiệu năng mà cũng không lãng phí.
Nên chọn cấu hình máy tính công nghiệp mạnh đến đâu
Câu hỏi đầu tiên khi chọn cấu hình máy tính công nghiệp là phần cứng phục vụ mục đích gì và phần mềm sẽ chạy trên máy yêu cầu tài nguyên ra sao.
Với máy chạy một ứng dụng duy nhất, việc xác định khá đơn giản: yêu cầu về bộ xử lý, RAM và lưu trữ lấy theo tài liệu của phần mềm (SCADA, HMI, phần mềm thị giác máy). Khi nhiều ứng dụng cùng chạy, hoặc khi phần mềm do nhà máy tự phát triển, việc ước lượng khó hơn.
Trong nhiều trường hợp, giả định lý thuyết theo yêu cầu phần mềm không đủ tin cậy bằng một bài kiểm tra hiệu năng tại chỗ trong điều kiện thực: số camera thật, số điểm dữ liệu thật, tần suất ghi thật. Kết quả kiểm tra là căn cứ để chọn CPU và RAM có dự phòng khoảng 30 đến 50 % cho mở rộng sau này.
IPC247 phân phối máy tính công nghiệp Advantech, Cincoze, AAEON, Siemens từ năm 2016 và có thể tư vấn cấu hình theo ứng dụng, kể cả chạy thử phần mềm của khách trên máy mẫu trước khi chốt cấu hình.
Các tiêu chí lựa chọn cấu hình máy tính công nghiệp theo từng bộ phận
Bảng dưới tóm tắt các tiêu chí kỹ thuật cần ghi rõ trong một cấu hình máy tính công nghiệp. Các mục sau đi vào từng bộ phận.
| Tiêu chí | Mức cơ bản | Mức trung bình | Mức cao | Ứng dụng tiêu biểu |
|---|---|---|---|---|
| CPU | Intel Atom, Celeron J/N | Core i3, i5 dòng nhúng | Core i7, i9, Xeon | HMI, gateway → SCADA, MES client → thị giác máy, AI, máy chủ |
| RAM | 4 GB | 8–16 GB | 32–64 GB, ECC | Theo số ứng dụng chạy đồng thời |
| Lưu trữ | SSD 64–128 GB, mSATA/M.2 | SSD 256–512 GB, 2.5" SATA hoặc NVMe | SSD 1 TB trở lên, RAID 1/5, khay tháo nóng | Ghi log, ghi ảnh, cơ sở dữ liệu |
| Cổng I/O | 2 LAN, 2 COM, 4 USB | 2–4 LAN, 4–6 COM, DIO cách ly | PoE cho camera, khe PCIe/PCI, mini PCIe, M.2 cho 4G/5G | Số thiết bị nối trực tiếp vào máy |
| Nguồn | Adapter 12 V hoặc 220 VAC | 9–36 VDC dải rộng, terminal block | Nguồn kép, nguồn dự phòng 1+1 cho máy rack | Tủ điện 24 VDC, xe, tàu, phòng máy |
| Nhiệt độ làm việc | 0–50 °C | -20–60 °C | -40–70 °C | Phòng điều khiển → nhà xưởng → ngoài trời, tủ kín |
| Chịu rung sốc, bảo vệ | Để bàn, tủ rack | Không quạt, lắp DIN-rail hoặc tường | Chứng nhận rung sốc IEC 60068, mặt trước IP65/IP66 | Trên máy, xe, dây chuyền, khu vực rửa |
1. Lựa chọn khung Chassis
Khung máy (chassis) quyết định cách lắp đặt, khả năng tản nhiệt và số ổ cứng, khe mở rộng chứa được. Các dạng phổ biến theo không gian và cách lắp:
- Khung rack 1U/2U/4U đến 7U, lắp trong tủ rack 19 inch tại phòng máy hoặc tủ điều khiển trung tâm.
- Khung để bàn hoặc treo tường (desktop/wall mount), lắp trong tủ điện hoặc cạnh máy.
- Khung máy chủ 1U/2U/4U (server-grade) có khay ổ cứng tháo nóng và nguồn dự phòng.
- Vỏ hộp không quạt kín, lắp DIN-rail hoặc VESA sau màn hình, dùng cho máy nhúng.

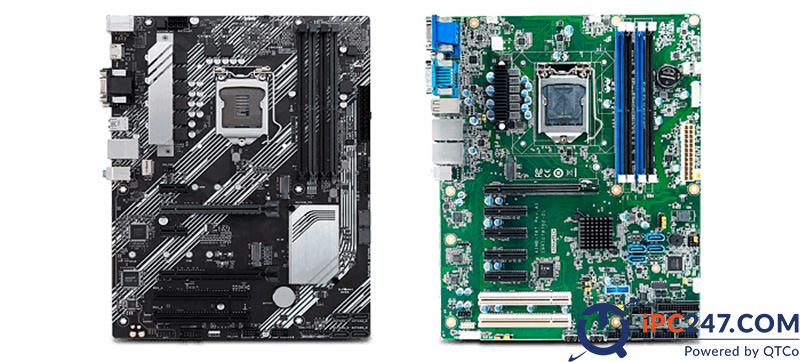

2. Lựa chọn Mainboard công nghiệp dạng ATX/ Passive Backplane & Single Board Computer (SBC)/Server Grade
Bo mạch công nghiệp có ba dạng chính, chọn theo số khe mở rộng cần và dạng khung máy:
- Bo mạch chủ ATX/micro-ATX công nghiệp: phù hợp khi chỉ cần 4 hoặc 5 khe PCI/PCIe, lắp trong khung để bàn, treo tường hoặc rack 4U.
- Backplane thụ động (passive backplane) kết hợp máy tính đơn bo SBC chuẩn PICMG 1.0 hoặc PICMG 1.3: dùng khi cần 6 đến 20 khe cắm card I/O. Khe ISA và PCI có ở backplane PICMG 1.0, khe PCIe phổ biến ở PICMG 1.3. Ưu điểm là thay SBC để nâng cấp CPU mà giữ nguyên card và khung máy.
- Bo mạch máy chủ (server board): hỗ trợ CPU Xeon, RAM ECC dung lượng lớn, nhiều cổng LAN và SATA/SAS cho máy chủ dữ liệu trong nhà máy.
Với khung rack, có thể chọn backplane 5 đến 20 khe cùng SBC; với máy để bàn cỡ nhỏ hoặc treo tường, thường dùng backplane 6 đến 8 khe. Cả bo máy chủ lẫn backplane/SBC đều cho phép tuỳ biến CPU, RAM và dung lượng lưu trữ.
3. Lựa chọn bộ vi xử lý (CPU)
CPU máy tính công nghiệp hiện có từ Intel Atom, Celeron, Pentium tiết kiệm điện cho máy không quạt; Core i3, i5, i7, i9 dòng nhúng cho máy hiệu năng cao; Xeon cho máy chủ; một số dòng dùng AMD Ryzen Embedded. Nguyên tắc chọn:
- HMI, cổng gom dữ liệu, điều khiển đơn giản: Atom, Celeron, công suất 6 đến 15 W, tản nhiệt không quạt dễ.
- SCADA, MES client, thị giác máy một đến hai camera: Core i3, i5 dòng U hoặc dòng H.
- Xử lý ảnh nhiều camera, AI biên, máy chủ dữ liệu: Core i7, i9 dòng S hoặc Xeon, thường cần khung có quạt hoặc vỏ tản nhiệt lớn.
- Ưu tiên CPU dòng nhúng (embedded) có vòng đời cung ứng 7 đến 10 năm để thay thế đồng nhất khi mở rộng dây chuyền.
4. Lựa chọn bộ nhớ (RAM)
RAM máy tính công nghiệp hiện phổ biến DDR4, các dòng mới dùng DDR5, dung lượng từ 4 GB đến 64 GB cho máy nhúng và tới 128 GB trở lên cho máy chủ. Hệ điều hành 64-bit là mặc định nên không còn giới hạn 4 GB như trước. Chọn 4 GB cho HMI, 8 đến 16 GB cho SCADA và thị giác máy cơ bản, 32 GB trở lên cho máy chủ dữ liệu và AI.
Với máy chạy 24/7 trong tủ điện, nên dùng RAM công nghiệp có dải nhiệt rộng, chân mạ vàng dày và lớp chống lưu huỳnh; nếu bo mạch hỗ trợ, chọn RAM ECC để tự sửa lỗi bit đơn, giảm treo máy do lỗi bộ nhớ.
5. Lựa chọn bộ nhớ dùng ổ cứng hoặc SSD
Ổ lưu trữ là bộ phận hỏng nhiều nhất trên máy tính công nghiệp nếu chọn sai. HDD dung lượng 1 đến 4 TB chỉ nên dùng cho máy chủ lưu trữ trong tủ rack có RAID và môi trường ổn định. Với máy đặt trên máy móc, trong tủ điện có rung, nên dùng ổ cứng công nghiệp SSD dạng 2.5 inch SATA, mSATA, M.2 hoặc SATADOM cắm thẳng lên bo. Tiêu chí: loại NAND (SLC, MLC, 3D TLC) theo số lần ghi, có bảo vệ dữ liệu khi mất điện đột ngột, dải nhiệt làm việc rộng và khay tháo nóng nếu cần thay nhanh.
6. Tuỳ chỉnh RAID 0/1/5/10
Nếu hệ thống cần RAID để bảo vệ dữ liệu (RAID 1, 5, 10) hoặc tăng tốc ghi (RAID 0), phải chọn bo mạch có bộ điều khiển RAID phần cứng hoặc lắp thêm card RAID. SBC và bo máy chủ thường hỗ trợ RAID phần mềm; máy nhúng nhỏ chỉ có một đến hai khe lưu trữ nên hiếm khi làm RAID.
7. Tuỳ chọn ổ đĩa quang
Hầu hết máy tính công nghiệp hiện không kèm ổ đĩa quang; cài đặt và sao lưu làm qua USB hoặc mạng. Nếu bắt buộc có, chọn khung máy có khoang 5.25 inch hoặc khay ổ mỏng (slim ODD).
8. Lựa chọn hệ điều hành
Hệ điều hành phổ biến cho máy tính công nghiệp hiện nay: Windows 10 IoT Enterprise LTSC, Windows 11 IoT Enterprise, Windows Server cho máy chủ, các bản Linux (Ubuntu, Debian, Yocto) cho máy biên và gateway, và hệ điều hành thời gian thực cho điều khiển. Bản IoT Enterprise LTSC được hỗ trợ dài hạn, không tự cập nhật tính năng, phù hợp máy chạy sản xuất. Cần kiểm tra driver của bo mạch và card I/O có sẵn cho hệ điều hành đã chọn.
9. Tuỳ chỉnh các I/O (LAN, COM, USB, PCI, PCIe, mini PCIe, M.2)
Liệt kê thiết bị sẽ nối trực tiếp vào máy: số PLC, cảm biến, camera, máy in, đầu đọc mã vạch, mạng nội bộ và mạng nhà máy. Từ đó xác định số cổng LAN (có PoE hay không), số cổng COM RS-232/422/485 (có cách ly hay không), ngõ vào ra số DIO, khe PCI/PCIe cho card thu ảnh hoặc card điều khiển chuyển động, khe mini PCIe hoặc M.2 cho mô-đun Wi-Fi, 4G/5G. Khe mở rộng chỉ có ở bo ATX, backplane/SBC hoặc bo máy chủ; máy nhúng dùng mô-đun cắm thêm như iDoor hoặc khoang mở rộng của hãng.
10. Tuỳ chỉnh Video Output (VGA, DVI, HDMI, DisplayPort) và độ phân giải
Với hệ thống HMI và phòng điều khiển, xác định số màn hình, độ phân giải và loại cổng: HDMI, DisplayPort cho màn hình mới, VGA/DVI cho màn hình công nghiệp cũ. Máy nhúng thường có hai ngõ hình độc lập; nếu cần ba đến bốn màn hình phải chọn máy có card đồ hoạ rời hoặc CPU có đồ hoạ tích hợp hỗ trợ đủ ngõ.
Cấu hình máy tính công nghiệp dạng Rack Mount, Wall Mount hay máy tính để bàn
Trình tự chọn cấu hình cho máy dạng rack, treo tường hoặc để bàn:
- Chọn khung máy: để bàn, treo tường hoặc rack theo vị trí lắp và số khe mở rộng.
- Chọn nguồn phù hợp với khung: ATX 250–500 W, nguồn dự phòng 1+1 cho máy rack quan trọng.
- Chọn bo mạch chủ ATX hoặc SBC kết hợp backplane theo số card I/O.
- Chọn CPU và tản nhiệt công nghiệp tương ứng socket.
- Chọn RAM theo tải phần mềm, ưu tiên ECC nếu bo hỗ trợ.
- Chọn ổ lưu trữ SSD hoặc HDD, cấu hình RAID nếu cần.
- Ổ đĩa quang nếu bắt buộc.
- Chọn hệ điều hành và kiểm tra driver.
- Lắp ráp, kiểm tra, chạy thử liên tục trước khi giao.
- Chọn bàn phím, chuột và màn hình công nghiệp nếu vận hành tại chỗ.
Dạng này thuộc nhóm máy tính công nghiệp Advantech IPC-510, IPC-610, IPC-7130 và các máy chủ công nghiệp HPC. Ví dụ Advantech IPC-510 là khung rack 4U dùng nguồn ATX 250/300 W, có khoang cho 3 ổ 5.25 inch và 2 ổ 3.5 inch, lắp được bo ATX hoặc backplane với SBC.
Cấu hình máy tính công nghiệp dạng bảng Touch Panel và máy tính nhúng
Với máy tính nhúng và máy tính bảng cảm ứng công nghiệp, CPU và RAM thường đã hàn sẵn trên bo, nên cấu hình tập trung vào các mục còn lại:
- Chọn ổ lưu trữ: mSATA, M.2, CFast hoặc SSD 2.5 inch theo khay có trên máy.
- Chọn hệ điều hành và bản driver của hãng.
- Chọn nguồn: 24 VDC từ tủ điện hoặc adapter 220 VAC, một số máy có nguồn kép.
- Chọn mô-đun mở rộng: cổng COM cách ly, PoE, 4G/5G, mô-đun fieldbus.
- Chọn màn hình công nghiệp nếu máy nhúng cần vận hành tại chỗ.
- Lắp đặt, kiểm tra, chạy thử ở nhiệt độ hiện trường.
Dạng này gồm máy tính công nghiệp không quạt lắp trong tủ điện, lắp DIN-rail hoặc trên máy. Ví dụ Advantech ARK-2121F dùng Celeron J1900 bốn nhân, 6 cổng COM, 6 cổng USB, DIO cách ly, nguồn 9–36 VDC, dải nhiệt -20 đến 70 °C khi dùng SSD nhiệt rộng (0 đến 45 °C nếu lắp HDD), có khay mSATA và SSD 2.5 inch cùng khe mini PCIe kèm khay SIM cho mô-đun 4G. Khi cần hiệu năng cao trong vỏ không quạt, các dòng máy nhúng Cincoze DX-1200 hỗ trợ Core i9 thế hệ 12 đến 14 và tới 96 GB DDR5 ECC.

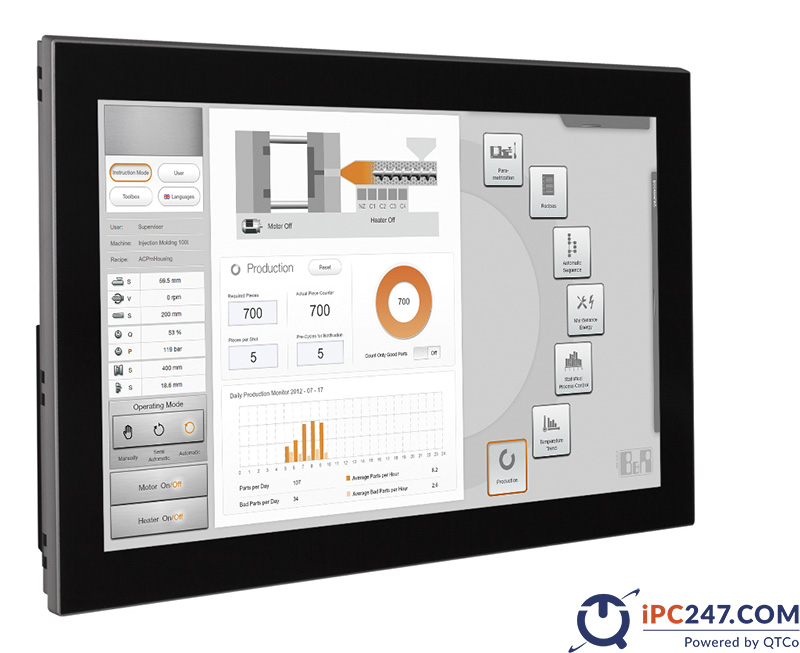

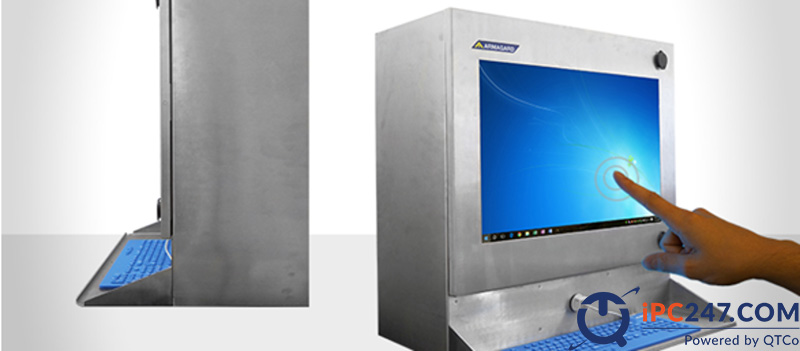

Cấu hình máy tính công nghiệp dạng bảng điều khiển Panel PC

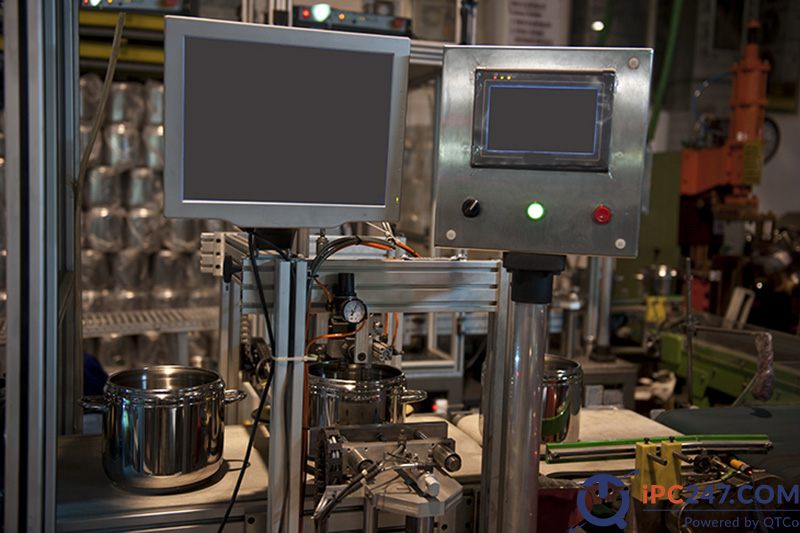

Panel PC là máy tính gắn liền màn hình cảm ứng, lắp trên mặt tủ điện hoặc tay đỡ cạnh máy. Các mục cần chọn:
- Kích thước và loại màn hình: 10 đến 21 inch, cảm ứng điện trở (đeo găng, có dầu) hoặc điện dung đa điểm, độ sáng cao nếu lắp gần cửa hoặc ngoài trời.
- Cấp bảo vệ mặt trước: IP65 hoặc IP66, mặt thép không gỉ cho thực phẩm, dược.
- CPU: Atom, Celeron cho HMI; Core i5, i7 nếu chạy thêm SCADA hoặc xử lý ảnh trên máy.
- RAM: 4 GB cho HMI, 8 GB trở lên nếu chạy nhiều ứng dụng; nhiều dòng cho phép nâng cấp.
- Ổ lưu trữ SSD, hệ điều hành và mô-đun mở rộng.
- Nguồn: 24 VDC hoặc 220 VAC; chú ý dải nhiệt và cách gắn (panel mount, VESA, tay đỡ).

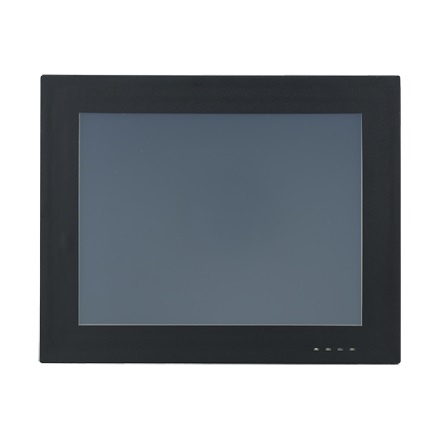

Ví dụ Advantech PPC-3150 là Panel PC 15 inch không quạt dùng Atom E3845 bốn nhân, dải nhiệt -20 đến 60 °C, nguồn 9–32 VDC, có một khe PCI hoặc PCIe x1, một cổng RS-422/485 cách ly và hai cổng LAN gigabit.
Cấu hình máy tính công nghiệp tham khảo theo ứng dụng
Bảng dưới gợi ý mức cấu hình khởi điểm cho các ứng dụng thường gặp trong nhà máy. Mức thực tế cần đối chiếu với tài liệu phần mềm và kết quả chạy thử.
| Ứng dụng | Dạng máy | CPU | RAM | Lưu trữ | Cổng cần có |
|---|---|---|---|---|---|
| HMI vận hành máy | Panel PC 10–15 inch | Atom, Celeron | 4 GB | SSD 64–128 GB | 2 LAN, 2 COM, mặt trước IP65 |
| Cổng gom dữ liệu, OEE, IoT | Máy nhúng không quạt lắp DIN-rail | Atom, Celeron | 4–8 GB | SSD 64–256 GB | 2–3 LAN, 2–6 COM cách ly, DIO, 4G |
| SCADA, trạm vận hành | Máy hộp không quạt hoặc Panel PC 15–21 inch | Core i5 | 8–16 GB | SSD 256–512 GB | 2 LAN, 2 ngõ hình, COM |
| Thị giác máy 1–4 camera | Máy hộp không quạt hiệu năng cao | Core i7 | 16–32 GB | SSD NVMe 512 GB–1 TB | LAN PoE hoặc USB 3 cho camera, khe PCIe cho card thu ảnh |
| AI biên, xử lý nhiều camera | Máy hộp có khe GPU hoặc máy rack | Core i7, i9, Xeon | 32–64 GB | SSD NVMe, RAID 1 | Khe PCIe x16 cho GPU, nhiều LAN |
| Máy chủ dữ liệu nhà máy, MES | Máy rack 2U–4U | Xeon | 32–128 GB ECC | RAID 5/10, khay tháo nóng | 2–4 LAN, nguồn dự phòng |
Chọn thiết bị theo cấu hình máy tính công nghiệp đã xác định
Sau khi có mức cấu hình, việc còn lại là đối chiếu với điều kiện lắp đặt. Ba tiêu chí cần chốt trước khi chọn mã máy: dải nhiệt độ tại vị trí lắp (trong phòng điều khiển, trong tủ điện kín hay ngoài trời); nguồn cấp sẵn có (24 VDC từ tủ điện hay 220 VAC) và có cần nguồn kép; số cổng COM, LAN, DIO phải nối trực tiếp mà không qua bộ chuyển đổi.
Với máy lắp trong tủ điện, chọn trong danh mục máy tính công nghiệp không quạt; với máy lắp cạnh máy hoặc trên xe, chọn máy tính nhúng có chứng nhận rung sốc; với trạm vận hành, chọn Panel PC đúng kích thước và cấp bảo vệ mặt trước. Khi tự lắp máy rack, chọn bo mạch công nghiệp cùng RAM công nghiệp Innodisk và ổ cứng công nghiệp Innodisk để đồng bộ dải nhiệt của cả hệ thống. Để rà nhanh theo điều kiện lắp đặt thực tế, dùng công cụ chọn máy theo điều kiện lắp đặt.
Câu hỏi thường gặp về cấu hình máy tính công nghiệp
Cấu hình máy tính công nghiệp gồm những gì?
Một cấu hình máy tính công nghiệp gồm khung máy (chassis), bo mạch chủ hoặc bo SBC với backplane, CPU, RAM, ổ lưu trữ, nguồn, hệ điều hành và các cổng I/O, khe mở rộng. Khác máy văn phòng, cấu hình còn phải ghi rõ dải nhiệt độ làm việc, dải điện áp vào, cấp bảo vệ và khả năng chịu rung sốc.
CPU máy tính công nghiệp nên chọn loại nào?
Chọn theo tải phần mềm: Intel Atom, Celeron cho HMI, cổng gom dữ liệu, điều khiển đơn giản; Core i3, i5 cho SCADA, thị giác máy cơ bản, máy chủ nhỏ; Core i7, i9 hoặc Xeon cho xử lý ảnh nhiều camera, AI biên, máy chủ dữ liệu. CPU công nghiệp nên là dòng nhúng có vòng đời cung ứng dài để thay thế đồng nhất trong nhiều năm.
Máy tính công nghiệp cần bao nhiêu RAM?
4 GB đủ cho HMI và cổng gom dữ liệu; 8 đến 16 GB cho SCADA, MES client, thị giác máy cơ bản; 32 GB trở lên cho máy chủ dữ liệu, xử lý ảnh nhiều camera và AI. Với hệ thống chạy 24/7, ưu tiên RAM công nghiệp dải nhiệt rộng và RAM ECC nếu bo mạch hỗ trợ.
Nên dùng SSD hay HDD cho máy tính công nghiệp?
Nên dùng SSD công nghiệp: không có bộ phận cơ khí nên chịu rung sốc, hoạt động ở dải nhiệt rộng và có bảo vệ dữ liệu khi mất điện. HDD chỉ còn phù hợp cho máy chủ lưu trữ dung lượng lớn đặt trong tủ rack có RAID và môi trường ổn định.
Khi nào chọn máy không quạt thay cho máy rack?
Chọn máy không quạt khi lắp trong tủ điện, trên máy, nơi bụi dầu hoặc không có người bảo trì thường xuyên, tải xử lý vừa phải. Chọn máy rack có quạt khi cần CPU công suất cao, nhiều khe PCIe, nhiều ổ cứng RAID và có phòng máy hoặc tủ rack sạch.
