Trong nhà máy xi măng, trạm trộn bê tông hay xưởng gạch, chiếc máy tính hỏng gần như luôn hỏng theo cùng một kịch bản: bụi bám kín cánh quạt và lá tản nhiệt, máy nóng dần, tự giảm xung, rồi tắt. Mở máy ra thấy một lớp bột xám dày vài milimét phủ lên bo mạch. Đây không phải lỗi cấu hình mà là lỗi chọn dạng máy. Bài này nêu cách đọc mã IP theo IEC 60529, cách chọn máy tính công nghiệp và màn hình cho môi trường nhiều bụi, kèm số liệu công bố trên trang hãng của Advantech ARK-3531, Cincoze DX-1300, Cincoze DS-1300 và màn hình Cincoze CV-W124.
Bụi xi măng phá máy tính bằng ba con đường
- Chặn đường thoát nhiệt. Lớp bụi trên lá tản nhiệt hoạt động như một lớp cách nhiệt. Máy có quạt còn tệ hơn: quạt hút bụi vào trong, bột bám lên cánh làm mất cân bằng, ổ bi mòn, lưu lượng gió giảm dần cho tới khi CPU đạt ngưỡng nhiệt.
- Dẫn điện khi gặp ẩm. Bột xi măng và tro bay có tính kiềm; gặp hơi ẩm buổi sáng, lớp bột trở nên dẫn điện nhẹ, gây rò trên bề mặt bo mạch và trên chân đầu nối.
- Làm hỏng cơ cấu cơ khí. Bụi lọt vào khe nút bấm, khe thẻ nhớ, giắc cắm và cả khe giữa mặt kính với viền màn hình, làm cảm ứng nhận sai và nút kẹt.
Điểm chung của cả ba: chúng đi qua lỗ hở. Vì vậy tiêu chí đầu tiên không phải CPU mà là máy có bao nhiêu lỗ hở và mỗi lỗ được bịt tới mức nào.
Đọc mã IP cho đúng trước khi so sánh máy
Mã IP được định nghĩa trong IEC 60529 "Degrees of protection provided by enclosures (IP Code)", áp dụng cho phân loại mức bảo vệ của vỏ thiết bị điện có điện áp danh định không quá 72,5 kV. Mã gồm hai chữ số: chữ số thứ nhất chỉ mức chặn vật rắn và bụi, chữ số thứ hai chỉ mức chặn nước.
| Chữ số thứ nhất | Ý nghĩa với bụi | Dùng ở đâu trong nhà máy xi măng |
|---|---|---|
| 3 | Chặn vật rắn từ 2,5 mm trở lên; không chống bụi | Máy đặt bên trong tủ điện kín, không phơi trực tiếp |
| 4 | Chặn vật rắn từ 1 mm trở lên | Vị trí ít bụi, có mái che, xa băng tải |
| 5 | Chống bụi: bụi có thể lọt nhưng không đủ để gây hại | Mặt trước panel PC gắn trên tủ điều khiển tại xưởng |
| 6 | Kín bụi hoàn toàn | Vị trí sát nguồn phát bụi: nghiền, đóng bao, băng tải clinker |
Cần đọc kỹ mã IP được công bố cho phần nào của thiết bị. Màn hình công nghiệp thường chỉ đạt IP65 ở mặt trước, còn mặt sau nằm trong tủ nên không cần chỉ số cao. Cincoze CV-W124 ghi rõ "Front Panel Protection: IP 65 Compliant". Trong khi đó box PC như Cincoze DS-1300 công bố IP30 theo IEC 60529 — nghĩa là bản thân chiếc máy không chống bụi, nó phải nằm trong tủ điện có mức bảo vệ cao hơn. Nhầm hai điều này là nguyên nhân nhiều dự án mua đúng máy nhưng lắp sai chỗ.
Bốn thiết bị và vị trí phù hợp trong dây chuyền
| Thiết bị | Tản nhiệt | Nhiệt độ hoạt động | Nguồn vào | Bảo vệ, chuẩn công bố | Kích thước, khối lượng |
|---|---|---|---|---|---|

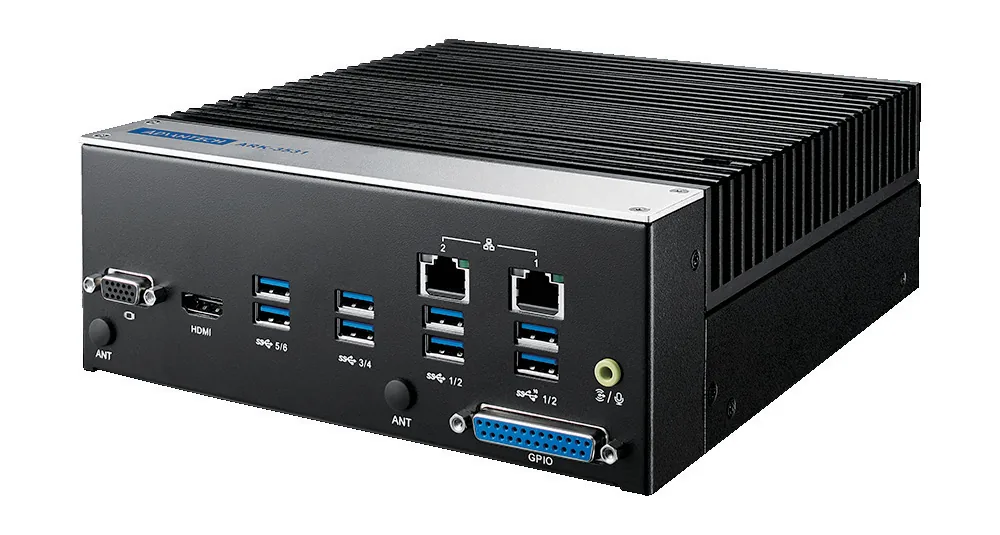

| Advantech ARK-3531 | Không quạt, vỏ nhôm | -20 ~ 60 °C với CPU 35 W và linh kiện dải rộng, luồng gió 0,7 m/s | 9 – 36 VDC | Rung 3 Grms theo IEC 60068-2-64; sốc 30 G theo IEC 60068-2-27; EMC CE/FCC Class B; an toàn CB, UL theo 62368 | 200 x 75 x 215 mm; 3,2 kg |

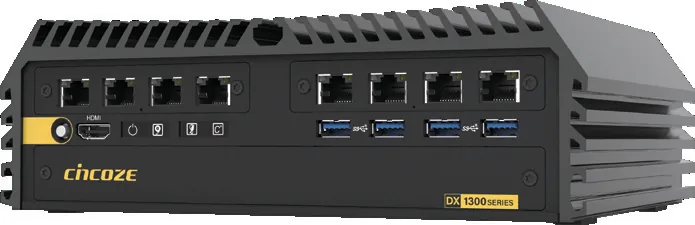

| Cincoze DX-1300 | Không quạt, không cáp trong máy | -40 ~ 60 °C với CPU 35 W; -40 ~ 50 °C với CPU 65 W kèm bộ quạt ngoài | 9 – 48 VDC, terminal block 3 chân | Sốc và rung theo MIL-STD-810H; EN 45545-2; EN 50121-3-2; an toàn UL, cUL, CB, IEC, EN 62368-1 | 242,2 x 173 x 75 mm; 3,59 kg |

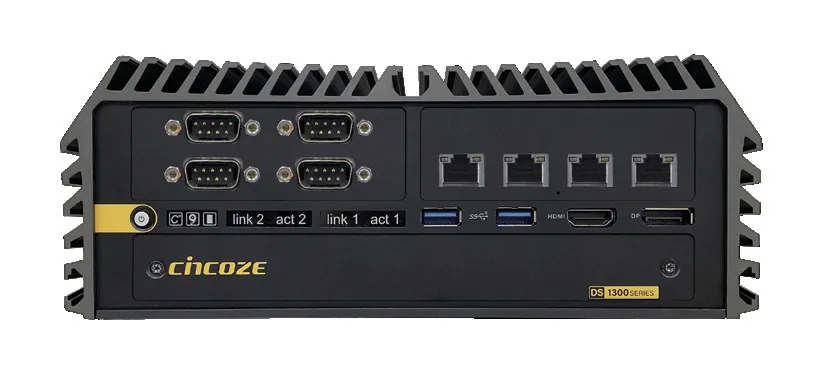

| Cincoze DS-1300 | Không quạt, có thể gắn quạt ngoài khi dùng CPU công suất lớn | -40 ~ 70 °C với CPU 35 W; -40 ~ 40 °C với CPU 80 W kèm quạt ngoài | 9 – 48 VDC | IP30 theo IEC 60529; sốc và rung theo MIL-STD-810G; EN 50155 (phần EN 50121-3-2) | 227 x 261 x 88 mm; 4,5 kg |
| Cincoze CV-W124 | Không quạt, màn hình 24 inch Full HD | -20 ~ 70 °C với linh kiện công nghiệp, có luồng gió | 9 – 48 VDC | Mặt trước IP65; EMC CE, UKCA, FCC, ICES-003 Class A; an toàn UL, cUL, CB, IEC, EN 62368-1 | 605 x 373 x 63,2 mm; 6,92 kg |
Ba box PC trong bảng đều là máy không quạt. Đó là điều kiện gần như bắt buộc ở nhà máy xi măng: bỏ quạt là bỏ luôn đường bụi vào máy và bỏ luôn chi tiết cơ khí phải bảo dưỡng. Đổi lại, máy tản nhiệt qua vỏ nên cần khoảng trống quanh thân và cần được lau bụi bám mặt ngoài định kỳ — lá tản nhiệt phủ bụi vẫn làm tụt hiệu quả tản nhiệt dù không có quạt.
Màn hình vận hành: chỗ hay bị xem nhẹ nhất

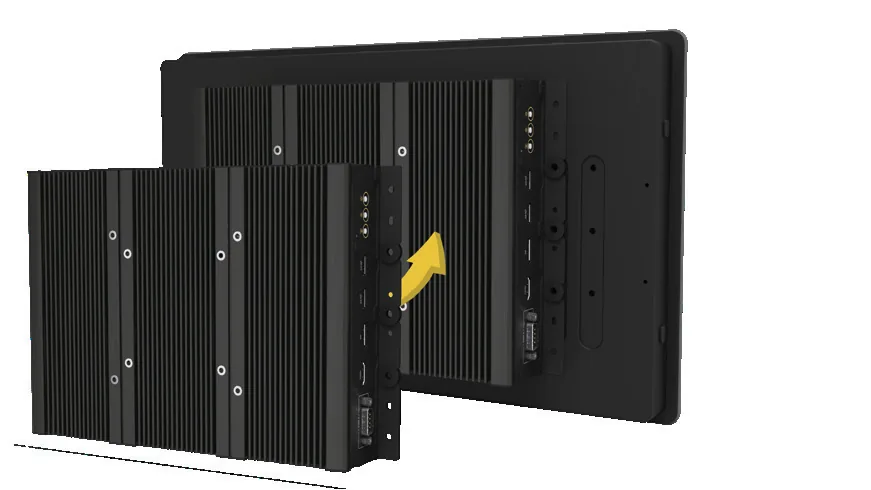

Ở trạm nghiền và khu đóng bao, người vận hành đứng trước màn hình với tay dính bụi, đôi khi phải xịt nước rửa mặt kính. Màn hình văn phòng có khe loa, khe nút chỉnh và viền nhựa hở sẽ hỏng trong vài tháng. Màn hình công nghiệp giải bài toán này bằng mặt trước liền khối và mã IP: CV-W124 đạt IP65 ở mặt trước với màn 24 inch Full HD 1920 x 1080, độ sáng 300 cd/m², dải nhiệt -20 ~ 70 °C và nguồn 9 – 48 VDC. Kiến trúc CDS của Cincoze còn cho phép tách rời module máy tính khỏi module hiển thị, nên khi cần nâng cấp cấu hình chỉ thay phần máy tính mà giữ nguyên phần khoét tủ.
Với khu vực vừa nhiều bụi vừa phải xịt rửa áp lực — thường gặp ở dây chuyền phụ trợ, nhà cân, khu vực trộn phụ gia — cần nhìn tới nhóm HMI vỏ thép không gỉ. Dòng SPC của Advantech công bố mức IP69K và đáp ứng DIN EN 1672-2, ví dụ SPC-515 với màn 15 inch XGA. Mức IP69K vượt xa IP65 và dành cho vòi xịt nước nóng áp lực cao.
Danh sách kiểm khi lắp máy trong nhà máy xi măng
- Chọn máy không quạt trước, chọn CPU sau. Nếu bài toán bắt buộc CPU công suất lớn, chấp nhận bộ quạt ngoài như DS-1300 hay DX-1300 dùng, và đưa hẳn máy vào tủ kín có lọc.
- Xác định IP cần cho từng mặt. Mặt trước panel PC hướng ra xưởng cần IP65 trở lên; thân box PC IP30 thì tủ chứa phải đạt IP54 hoặc cao hơn.
- Bịt mọi lỗ không dùng. Khe thẻ, cổng USB mặt trước, lỗ ăng-ten thừa đều là đường bụi; dùng nắp che theo máy.
- Đặt máy cao hơn mặt sàn và tránh hướng gió thổi từ băng tải sang; bụi lắng đọng theo trọng lực nên vị trí thấp bám nhanh gấp nhiều lần.
- Đưa việc lau vỏ và lau lá tản nhiệt vào lịch bảo trì, chu kỳ theo tháng chứ không theo năm.
- Chọn nguồn DC dải rộng 9 – 36 VDC hoặc 9 – 48 VDC để dùng chung thanh nguồn với PLC trong tủ, tránh adapter và ổ cắm hở.
Bài chọn máy tính công nghiệp cho môi trường sản xuất nói thêm về cách gắn các tiêu chí này với từng khu vực nhà máy, còn màn hình cảm ứng HMI mô tả các kiểu lắp màn hình lên tủ. Nếu cần lọc nhanh danh sách máy theo nhiệt và mức bảo vệ, dùng công cụ chọn máy theo tiêu chí.
Câu hỏi thường gặp về máy tính chống bụi cho nhà máy xi măng
Máy không quạt có tự động là máy chống bụi không?
Không. Không quạt nghĩa là không có luồng khí cưỡng bức kéo bụi vào trong, đó là lợi thế lớn nhưng thân máy vẫn có khe cổng, khe thẻ và lỗ bắt vít. Cincoze DS-1300 là máy không quạt nhưng chỉ công bố IP30. Muốn kín bụi thật sự thì phải xét mã IP, không xét việc có quạt hay không.
IP65 ở mặt trước màn hình đã đủ cho khu đóng bao chưa?
Đủ cho bụi và tia nước phun thường. Nếu khu vực có xịt rửa áp lực cao hoặc nước nóng, cần mức IP69K như dòng HMI vỏ thép không gỉ SPC của Advantech, và cần cả gioăng theo kiểu lắp panel mount đúng lực siết.
Có nên đặt máy tính trong tủ điện có quạt hút không?
Quạt hút tủ giúp hạ nhiệt nhưng kéo bụi vào tủ. Nếu buộc phải dùng, chọn quạt có bộ lọc thay được và đưa việc thay lọc vào lịch bảo trì hàng tháng. Với xưởng xi măng, phương án ổn định hơn là tủ kín, tản nhiệt qua vách tủ, máy bên trong không quạt.
Dải nhiệt -40 ~ 70 °C có cần thiết ở Việt Nam không?
Không cần cận dưới -40 °C, nhưng dải rộng thường đi kèm thiết kế tản nhiệt và linh kiện tốt hơn ở cận trên. Điều đáng quan tâm là cận trên: tủ kín cạnh lò nung có thể vượt 55 °C, lúc đó máy công bố 0 ~ 40 °C sẽ giảm xung, còn máy công bố tới 60 – 70 °C vẫn chạy đủ tốc độ.
