Màn hình công nghiệp cho chế biến thủy sản là màn hình có mặt kính kín nước IP66 chịu rửa áp lực, cảm ứng nhận được găng tay ướt, không ngưng tụ khi đặt ở cửa kho lạnh và gá được trên khung thép không gỉ hoặc tay đòn. Đây là bộ phận tiếp xúc trực tiếp với công nhân và với vòi rửa cuối ca, nên hỏng sớm nhất nếu chọn sai. Bài này đi vào yêu cầu của màn hình theo từng vị trí lắp, cách chọn giữa màn hình rời và Panel PC, và cách lắp để rửa được mà không thấm nước. Yêu cầu chung của máy tính công nghiệp cho cả nhà máy đã có ở bài máy tính công nghiệp cho chế biến thủy sản theo công đoạn.
1. Màn hình công nghiệp ở xưởng thủy sản: màn hình rời hay Panel PC
Có hai cách đưa màn hình vào xưởng ướt. Màn hình công nghiệp rời (industrial monitor) chỉ gồm tấm LCD, mặt kính, cảm ứng và vỏ kín; máy tính đặt trong tủ điện cách xa vài mét đến vài chục mét, nối bằng HDMI, DisplayPort hoặc VGA và cáp USB cho cảm ứng. Panel PC gộp màn hình và máy tính vào một khối, có sẵn cổng COM, LAN và nguồn phía sau. Khái niệm và phân loại chung của hai dạng này đã có ở bài hệ thống hiển thị công nghiệp là gì; bài này chỉ bàn phần khác biệt khi đặt chúng vào nước, muối và kho lạnh.
Cả hai chỉ khác màn hình văn phòng ở vỏ và mặt kính. Vì vậy thứ cần soi khi mua là cấp bảo vệ mặt trước, loại cảm ứng, dải nhiệt và độ ẩm cho phép, vật liệu khung và cách gá, chứ không phải độ phân giải.
2. Yêu cầu màn hình công nghiệp theo vị trí lắp trong nhà máy thủy sản
Cùng một nhà máy, màn hình ở bàn phi lê và màn hình ở phòng QC chịu điều kiện khác nhau. Bảng dưới chia yêu cầu theo vị trí để không mua thừa ở chỗ khô và không mua thiếu ở chỗ ướt.
| Vị trí lắp | Điều kiện tại chỗ | Yêu cầu màn hình |
|---|---|---|
| Bàn sơ chế, phi lê, lột vỏ | Nước, máu, mỡ cá văng liên tục; rửa vòi áp lực và clo cuối ca; 10–15 °C | Mặt trước IP66 hoặc IP69K; khung thép không gỉ; cảm ứng điện trở 5 dây; gá tay đòn inox để xoay ra khỏi tia nước |
| Khu cân, phân cỡ | Ướt, thao tác nhanh, găng cao su ướt, đèn xưởng sáng | Mặt trước IP66; cảm ứng nhận găng ướt, nút bấm lớn; độ sáng 300 cd/m² trở lên; mặt kính chống trầy 7H |
| Cửa kho lạnh, đầu ra băng chuyền đông | Chênh nhiệt lớn giữa trong và ngoài, hơi ẩm ngưng tụ, băng tuyết | Vỏ kín hoàn toàn, không khe gió; độ ẩm 90–95 % không ngưng tụ; lắp cố định một bên cửa; dải nhiệt rộng nếu đặt trong buồng |
| Chuyền mạ băng, đóng gói, hút chân không | Mát, ẩm, ít văng nước, cần xem nhiều cột dữ liệu | Mặt trước IP65/IP66; màn 15–21 inch; cảm ứng điện dung có chế độ găng tay; gá VESA hoặc lắp mặt tủ |
| Khu tiếp nhận có mái che | Nước biển, thùng đá, ánh sáng ban ngày chiếu vào | Mặt trước IP66; độ sáng 1.000 cd/m² trở lên nếu nắng chiếu trực tiếp; khung SUS316 hoặc nhôm anod hoá |
| Phòng QC, văn phòng xưởng | Khô, mát, thỉnh thoảng người từ khu ướt vào | Màn hình công nghiệp mặt trước IP65 là đủ; ưu tiên kích thước lớn và độ phân giải cao |
Bốn tiêu chí trong bảng cần được hiểu đúng khi đọc thông số:
- Mặt kính và rửa áp lực. IP66 nghĩa là mặt trước chịu tia nước mạnh từ vòi 12,5 mm; IP69K là tia nước nóng 80 °C áp lực cao ở khoảng cách gần. Cấp IP chỉ áp cho mặt trước khi màn hình đã lắp kín vào tủ hoặc khung; phần sau màn hình rời thường chỉ IP20–IP30 và phải được che.
- Cảm ứng với găng tay ướt. Điện trở 5 dây nhận mọi thao tác có lực, không bị nước đọng đánh lừa, nhưng mặt hơi mềm và không đa điểm. Điện dung chiếu (PCAP) có kính cứng phẳng, lau sạch dễ, nhưng phải có chế độ găng tay và thuật toán bỏ qua giọt nước; cần thử tại chỗ với găng đang dùng.
- Ngưng tụ. Hơi nước đọng bên trong màn hình khi vỏ có khe và nhiệt độ thay đổi nhanh. Chọn loại kín hoàn toàn, công bố độ ẩm không ngưng tụ, và không mang màn hình ra vào kho lạnh; màn hình cố định, máy tính ở ngoài.
- Gá và tay đòn. Chuẩn VESA 75 hoặc 100 phía sau cho phép lắp tay đòn thép không gỉ; đặt màn hình nghiêng nhẹ để nước chảy xuống; giữ khoảng hở quanh màn hình để vòi rửa tới được mọi mặt.
3. Chọn kiểu màn hình và cách lắp cho xưởng ướt
Ba kiểu thiết bị hiển thị thường dùng ở nhà máy thủy sản, mỗi kiểu có chỗ đứng riêng:
| Kiểu thiết bị | Ưu điểm | Hạn chế | Nơi dùng | Dòng tham khảo |
|---|---|---|---|---|
| Màn hình công nghiệp rời, máy tính trong tủ điện | Vị trí ướt không có máy tính; một máy nối nhiều màn hình; đổi máy giữ màn hình | Phải kéo cáp tín hiệu và USB; mặt sau màn hình cần che kín | Cửa kho lạnh, HMI máy phi lê, máy phân cỡ | Advantech FPM-2150G, FPM-3121G; Cincoze CS-112H, CV series |
| Panel PC thép không gỉ | Một khối, cả vỏ chịu rửa và hoá chất; có cổng COM cho cân, máy in | Hiệu năng vừa phải; giá cao hơn Panel PC nhôm | Bàn cân, bàn sơ chế, nơi bị rửa trực tiếp | KLD-1061B, PPC-G1061A (IP67 toàn máy) |
| Panel PC mặt trước IP66, thân nhôm hoặc thép sơn | Màn rộng 15–21 inch, cảm ứng điện dung, nhiều cổng, giá hợp lý | Thân sau không chịu rửa; phải lắp mặt tủ hoặc che | Chuyền đóng gói, tiếp nhận có mái, phòng QC | Advantech TPC-1551WP, dòng TPC/PPC |
Về cách lắp, có ba lựa chọn. Lắp mặt tủ (panel mount): cắt lỗ trên cửa tủ inox, màn hình ép gioăng vào mặt tủ, toàn bộ phần sau nằm trong tủ kín; đây là cách đạt cấp IP cao nhất và rẻ nhất. Tay đòn VESA: màn hình hoặc Panel PC treo trên tay đòn thép không gỉ gắn cột hoặc trần, xoay được vào bàn làm việc và ra khỏi tia nước khi rửa; cần loại có vỏ sau kín. Chân để bàn inox: dùng ở bàn cân và phòng QC, dễ di dời nhưng đáy máy dễ đọng nước nên phải kê cao.
Phân loại kỹ hơn giữa màn hình công nghiệp và màn hình thương mại, cùng các dòng đang có, xem bài industrial monitors được hiểu là gì.
4. Ví dụ triển khai màn hình công nghiệp trong chế biến thủy sản
HMI máy phi lê và máy lột da. Bài toán: người vận hành cần chỉnh thông số máy tại chỗ, tay đeo găng ướt, máy bị xịt rửa mỗi ca. Thiết bị: màn hình công nghiệp cảm ứng điện trở 15 inch mặt trước kín nước lắp vào cửa tủ inox của máy, máy tính công nghiệp không quạt trong tủ nối HDMI và USB. Kết quả kỳ vọng: màn hình chịu rửa cùng máy, thay máy tính không phải tháo màn hình, chi phí thấp hơn Panel PC inox cùng cỡ.
Trạm tra cứu ở cửa kho lạnh. Bài toán: thủ kho cần xem vị trí lô và nhiệt độ kho ngay tại cửa, mỗi lần mở cửa hơi ẩm ngưng tụ trên mọi thiết bị. Thiết bị: màn hình công nghiệp vỏ kín gắn cố định trên tường phía ngoài cửa, cáp tín hiệu kéo về máy tính không quạt như Advantech UNO-2271G trong tủ điện có sưởi cách 15 m. Kết quả kỳ vọng: không còn thiết bị điện tử ra vào buồng lạnh, màn hình không đọng sương, máy tính chạy ở nhiệt độ ổn định.
Chuyền đóng gói cần màn rộng. Bài toán: mỗi chuyền phải hiện lệnh sản xuất, khối lượng thùng, mã lô và trạng thái máy in cùng lúc; khu vực mát, ít văng nước. Thiết bị: Panel PC 15,6 inch mặt trước IP66 như TPC-1551WP treo tay đòn VESA, cảm ứng điện dung có chế độ găng tay, hai LAN cho mạng máy và mạng MES. Kết quả kỳ vọng: một màn hình đủ cột dữ liệu, không phải cuộn trang, công nhân xác nhận lô bằng găng tay.
Chọn thiết bị cho màn hình công nghiệp trong chế biến thủy sản

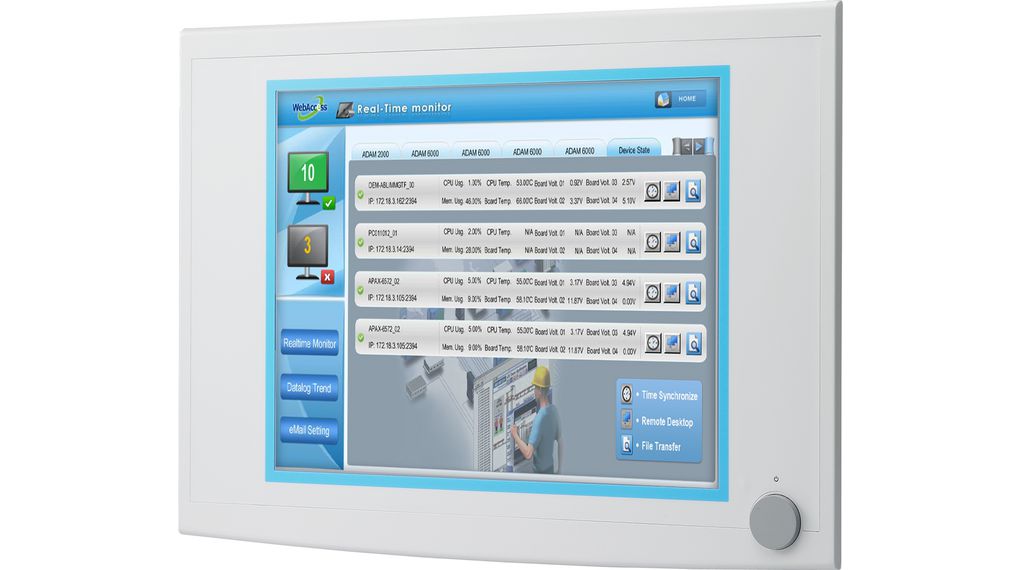

Màn hình rời nối máy tính trong tủ chọn trong danh mục màn hình công nghiệp. Advantech FPM-2150G 15 inch có cảm ứng điện trở 5 dây, mặt kính cường lực chống loá, khung nhôm đúc, mặt trước kín nước theo NEMA 4/IP65, đầu vào HDMI, DisplayPort, VGA, đầu nối có khoá và lắp được mặt tủ, để bàn hoặc tay đòn VESA. Panel PC cho vị trí cần máy tại chỗ chọn trong danh mục máy tính công nghiệp màn hình cảm ứng: Advantech TPC-1551WP 15,6 inch có mặt trước IP66, cảm ứng điện dung đa điểm, kính chống trầy 7H, độ sáng 300 cd/m², không quạt, nguồn 24 V DC, hai LAN, cổng RS-232 và RS-232/422/485, dải nhiệt 0–55 °C, lắp được mặt tủ, tường hoặc VESA.
Vị trí bị rửa trực tiếp cần Panel PC vỏ thép không gỉ trong danh mục Panel PC bảng điều khiển công nghiệp. Nếu chưa rõ vị trí lắp cần mức IP, loại cảm ứng hay dải nhiệt nào, dùng công cụ chọn máy theo điều kiện lắp đặt: nhập mức nước, nhiệt độ và cách lắp, công cụ lọc ra các dòng đáp ứng để đối chiếu trước khi hỏi báo giá.
Câu hỏi thường gặp về màn hình công nghiệp cho chế biến thủy sản
Màn hình công nghiệp cho chế biến thủy sản cần IP bao nhiêu?
Mặt trước tối thiểu IP65 ở khu đóng gói và phòng QC. Bàn sơ chế, khu phân cỡ và mọi vị trí bị rửa vòi cuối ca cần IP66. Nếu màn hình nằm ngay trong tia nước nóng áp lực cao thì chọn loại IP69K hoặc lắp vào mặt tủ inox để phần sau màn hình được che kín.
Cảm ứng điện trở hay điện dung dùng được với găng tay ướt?
Cảm ứng điện trở 5 dây nhận mọi thao tác có lực nên dùng được găng cao su ướt và găng dày mà không cần cài đặt. Điện dung đa điểm có mặt kính phẳng dễ lau hơn, nhưng phải chọn loại có chế độ găng tay và thuật toán bỏ qua nước đọng, rồi thử tại chỗ với găng đang dùng.
Làm sao tránh màn hình bị ngưng tụ ở cửa kho lạnh?
Chọn màn hình kín hoàn toàn, không khe gió, độ ẩm 90–95 % không ngưng tụ, và giữ màn hình cố định ở một bên cửa thay vì mang ra vào. Máy tính đặt trong tủ điện ngoài buồng lạnh, chỉ kéo cáp tín hiệu vào. Nếu màn hình phải ở trong buồng âm thì dùng dòng dải nhiệt rộng có sưởi.
Nên lắp màn hình rời hay Panel PC tại xưởng ướt?
Panel PC gọn hơn khi mỗi vị trí cần một máy độc lập như bàn cân hay HMI máy. Màn hình rời nối máy tính trong tủ điện phù hợp khi một máy phục vụ nhiều màn hình, khi cần đổi máy mà giữ màn hình, hoặc khi vị trí quá ướt và lạnh không nên đặt máy tính tại chỗ.
