Cân công nghiệp là gì? Cân công nghiệp là hệ thống đo khối lượng dùng trong nhà máy, kho, cảng và mỏ, gồm cảm biến lực (loadcell), bộ chỉ thị cân và thường có thêm máy tính công nghiệp chạy phần mềm cân để lưu phiếu, in phiếu và gửi dữ liệu lên hệ thống quản lý. Khác cân bán lẻ, cân công nghiệp có tải trọng từ vài chục kg tới hàng trăm tấn, khung thép hoặc inox, cấp bảo vệ IP65 trở lên và cổng kết nối RS-232/485, Ethernet. Bài viết định nghĩa, phân loại cân công nghiệp và mô tả chuỗi kết nối loadcell → bộ chỉ thị → máy tính công nghiệp. Ứng dụng theo từng ngành được viết riêng trong bài ứng dụng cân công nghiệp.
1. Cân công nghiệp là gì và gồm những phần nào
Một hệ thống cân công nghiệp có ba lớp thiết bị nối tiếp nhau:
- Loadcell (cảm biến lực): biến đổi lực nén hoặc kéo thành tín hiệu điện rất nhỏ, tính bằng mV trên mỗi V nguồn cấp, theo nguyên lý cầu điện trở strain gauge. Cân sàn dùng 4 loadcell ở bốn góc; cân ô tô dùng 6–10 loadcell; cân băng tải dùng 1–2 loadcell dưới con lăn cân. Loadcell công nghiệp làm bằng thép hợp kim hoặc inox, cấp bảo vệ IP67–IP68.

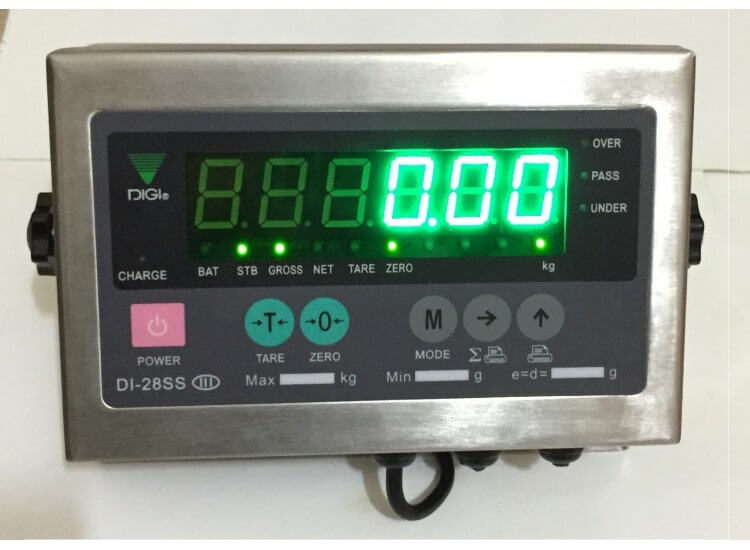

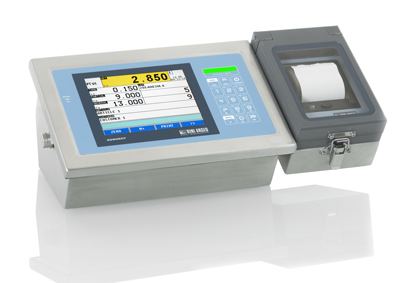

- Bộ chỉ thị cân (weighing indicator): cấp nguồn kích thích cho loadcell, khuếch đại và chuyển đổi tín hiệu sang số, bù nhiệt, lọc rung, hiển thị khối lượng. Bộ chỉ thị có phím trừ bì, về không, và cổng xuất dữ liệu RS-232, RS-485, đôi khi Ethernet hoặc ngõ ra 4–20 mA cho PLC.
- Máy tính công nghiệp và phần mềm cân: nhận dữ liệu từ bộ chỉ thị, ghép với mã hàng, biển số, lô sản xuất; lưu phiếu cân, in phiếu, tổng hợp báo cáo và đồng bộ với ERP, MES hoặc phần mềm kho. Với cân ô tô còn nối camera, đầu đọc thẻ, barrier.
Bảng phân loại theo cách đo và vị trí lắp:
| Loại cân | Cách đo | Tải trọng thường gặp | Nơi dùng | Thiết bị đi kèm |
|---|---|---|---|---|

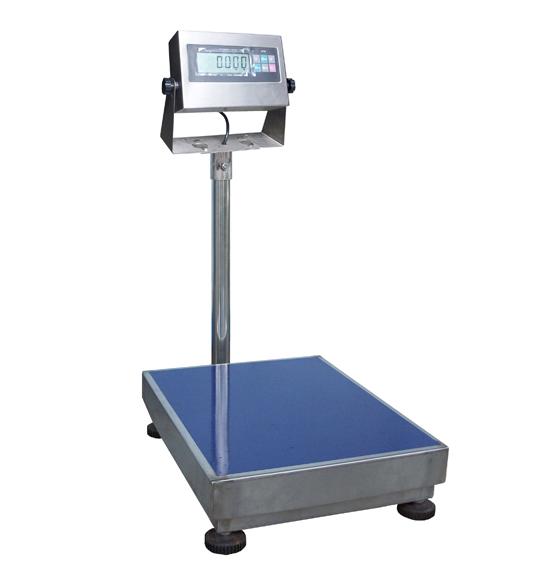

| Cân sàn, cân bàn | Tĩnh | 60 kg – 5 tấn | Kho, xưởng, nhập xuất hàng | Bộ chỉ thị, máy in phiếu, đầu đọc mã vạch |
| Cân ô tô (cân xe tải) | Tĩnh | 30 – 150 tấn | Cảng, mỏ, nhà máy xi măng, nông sản | Máy tính, phần mềm cân xe, camera, barrier |
| Cân băng tải định lượng | Động, liên tục | Vài tấn/giờ đến hàng nghìn tấn/giờ | Khoáng sản, xi măng, thức ăn chăn nuôi, phối trộn | Bộ tích phân, encoder tốc độ băng, PLC |
| Cân xe nâng | Tĩnh, di động | 1 – 5 tấn | Kho, logistics | Loadcell gắn càng, chỉ thị không dây, máy tính bảng công nghiệp |
| Cân kiểm tra khối lượng (checkweigher) | Động, từng sản phẩm | 1 g – 60 kg | Dây chuyền đóng gói thực phẩm, dược, hoá mỹ phẩm | Băng tải cân, cơ cấu loại bỏ, máy tính điều khiển |
| Cân phễu, cân silo (hopper scale) | Tĩnh theo mẻ | 100 kg – 100 tấn | Phối trộn, đóng bao, nạp liệu | Loadcell nén, bộ chỉ thị định lượng, PLC |
2. Yêu cầu kỹ thuật với thiết bị điện tử trong hệ thống cân
Loadcell và bộ chỉ thị do nhà sản xuất cân chọn theo tải trọng. Phần thường bị chọn sai là máy tính đặt tại trạm cân: lấy máy văn phòng ra xưởng thì hỏng vì bụi, ẩm, rung và nguồn điện xấu. Bảng dưới là yêu cầu theo vị trí lắp.
| Tiêu chí | Phòng cân xe, văn phòng kho | Trạm cân trong xưởng, tủ điện | Khu vực rửa: thực phẩm, thuỷ sản |
|---|---|---|---|
| Dải nhiệt vận hành | 0–40 °C | 0–50 °C hoặc -10–60 °C | -10–60 °C, chịu ngưng tụ hơi nước khi vào kho lạnh |
| Bụi, ẩm (cấp IP) | Không yêu cầu | IP30–IP40, lắp trong tủ | Mặt trước IP65/IP66, vỏ inox 304 |
| Rung, sốc | Không yêu cầu | Chịu rung băng tải, máy đóng bao | Không quạt, ổ SSD, không bộ phận chuyển động |
| Nguồn | 220 V AC, có UPS | 24 V DC từ tủ điện hoặc 220 V AC | 220 V AC hoặc 24 V DC, dây nguồn có gioăng kín |
| Cổng kết nối | 1–2 COM, 1 LAN, USB máy in | 2–4 COM RS-232/485, 2 LAN, DIO cho đèn, còi | 4 COM, LAN, Wi-Fi; cổng phía sau có nắp che |
| Vận hành | Giờ hành chính | 24/7, tự bật khi có điện, watchdog | 24/7, thao tác bằng găng tay, tẩy rửa hằng ngày |
| Chứng chỉ | CE | CE, FCC | CE; cân thương mại phải kiểm định theo pháp luật đo lường |
Về cổng COM: RS-232 nối một bộ chỉ thị ở cự ly ngắn; RS-485 nối nhiều bộ chỉ thị trên một đường dây dài tới 1.200 m theo Modbus RTU. Máy tính nên có cổng COM thật trên bo mạch, vì bộ chuyển USB–COM hay mất kết nối khi máy ngủ hoặc cắm lại khác cổng.
3. Chuỗi kết nối loadcell → bộ chỉ thị → máy tính công nghiệp
Các bước triển khai một trạm cân có máy tính:
- Chọn giao thức từ bộ chỉ thị. Đọc tài liệu bộ chỉ thị để biết cổng (RS-232, RS-485, Ethernet), tốc độ baud, định dạng khung dữ liệu và chế độ xuất. Bộ chỉ thị đời mới thường hỗ trợ Modbus RTU hoặc Modbus TCP, dễ tích hợp với PLC và SCADA.
- Chọn máy tính theo vị trí lắp. Phòng cân xe: máy tính công nghiệp để bàn hoặc máy nhúng không quạt trong tủ. Trạm cân trong xưởng: máy nhúng không quạt lắp DIN-rail, có 2–4 cổng COM và DIO để điều khiển đèn báo, còi, barrier. Khu vực rửa: Panel PC inox mặt trước IP65/IP66, cảm ứng điện trở dùng được với găng tay.
- Chạy phần mềm cân. Phần mềm đọc khối lượng, ghép mã hàng, lô, biển số; lưu cơ sở dữ liệu cục bộ; in phiếu; đồng bộ lên ERP hoặc phần mềm kho. Cần lưu cục bộ để không mất phiếu khi mất mạng, và cần watchdog để máy tự khởi động lại khi phần mềm treo.
- Kết nối thiết bị phụ. Máy in phiếu, camera IP chụp biển số, đầu đọc thẻ RFID, bảng LED hiển thị lớn qua RS-485. Đếm đủ cổng trước khi chọn máy.
- Hiệu chuẩn và kiểm định. Hiệu chuẩn bằng quả chuẩn sau lắp đặt và định kỳ. Cân dùng trong mua bán phải kiểm định theo pháp luật về đo lường; máy tính và phần mềm không thay thế được bước này.
Bảng so sánh ba dạng máy tính cho trạm cân:
| Dạng máy | Ưu điểm | Hạn chế | Dòng máy tham khảo |
|---|---|---|---|
| Máy nhúng không quạt lắp tủ điện | Nhỏ, không quạt, cổng COM/LAN/DIO, nguồn 24 V DC | Cần màn hình và bàn phím riêng | Advantech UNO-2271G, UNO-2000; Cincoze DE, DA |
| Panel PC inox IP65/IP66 | Một khối màn hình và máy, tẩy rửa được, dùng găng tay | Hiệu năng vừa phải, ít khe mở rộng | KLD-1061B; Advantech TPC, PPC dòng inox |
| Máy tính công nghiệp để bàn hoặc rack | Hiệu năng cao, nhiều khe PCI/PCIe, nhiều ổ cứng | Có quạt, cần phòng máy sạch | Advantech IPC-610, IPC-510 |
4. Ví dụ triển khai cân công nghiệp có máy tính
Trạm cân bán thành phẩm trong nhà máy chế biến thuỷ sản. Bài toán: cân từng rổ tôm sau sơ chế, ghi khối lượng theo lô và ca, khu vực rửa bằng vòi áp lực và hoá chất khử trùng hằng ngày. Thiết bị: cân bàn inox nối RS-232 với Panel PC KLD-1061B vỏ inox 304, mặt trước chống thấm nước, CPU Celeron J1900 không quạt, 4 cổng COM, dải nhiệt -10–60 °C; phần mềm cân ghi vào cơ sở dữ liệu cục bộ rồi đồng bộ lên máy chủ. Kết quả kỳ vọng: máy chịu được tẩy rửa, thao tác bằng găng tay, dữ liệu theo lô không phải ghi tay. Chi tiết dòng máy này trong bài KLD-1061B cho hệ thống cân thuỷ sản.
Cân băng tải định lượng ở trạm nghiền đá. Bài toán: đọc lưu lượng tấn/giờ từ bộ tích phân cân băng qua RS-485, tổng hợp sản lượng theo ca, gửi về văn phòng qua 4G; tủ điện ngoài trời, bụi, không có người trực. Thiết bị: máy nhúng không quạt Advantech UNO-2271G với 2 cổng LAN, tuỳ chọn 2 cổng RS-232/422/485 ở bản hai tầng hoặc tầng mở rộng UNO-2271G-R2BE, bộ nhớ eMMC hàn sẵn, lắp trong tủ điện có lọc bụi và thông gió vì máy chạy 0–50 °C. Kết quả kỳ vọng: máy không có bộ phận chuyển động, chịu rung 2 Grms theo IEC 60068-2-64, chạy liên tục mà không cần bảo trì tại chỗ.
Checkweigher trên dây chuyền đóng gói. Bài toán: kiểm tra từng gói 500 g ở tốc độ 60 gói/phút, loại gói lệch quá ±5 g. Thiết bị: băng tải cân với bộ chỉ thị tốc độ cao, máy nhúng có DIO cách ly nhận tín hiệu cảm biến quang và điều khiển xi-lanh gạt. Kết quả kỳ vọng: loại tự động gói lệch chuẩn, thống kê theo lô để chỉnh máy định lượng phía trước.
Chọn thiết bị cho hệ thống cân công nghiệp
IPC247 cung cấp phần máy tính và kết nối cho hệ thống cân, không sản xuất loadcell hay khung cân. Với trạm cân trong khu vực rửa, chọn Panel PC inox trong danh mục Panel PC điều khiển công nghiệp; dòng KLD-1061B có màn hình 10 inch, vỏ inox 304, 4 cổng COM để nối bộ chỉ thị, máy in và đầu đọc mã vạch. Với trạm cân trong tủ điện hoặc phòng cân xe, chọn máy nhúng không quạt trong danh mục máy tính nhúng Advantech; UNO-2271G phù hợp làm cổng gom dữ liệu cân, các dòng UNO lớn hơn có thêm cổng COM cách ly và khe mở rộng.
Khi gửi yêu cầu, cần nêu: loại cân và bộ chỉ thị đang dùng, cổng xuất dữ liệu, vị trí lắp máy, số thiết bị phụ, phần mềm cân dự kiến. Có thể lọc nhanh theo điều kiện lắp đặt bằng công cụ chọn máy theo điều kiện lắp đặt trước khi trao đổi.
Câu hỏi thường gặp về cân công nghiệp
Cân công nghiệp khác cân thương mại ở điểm nào?
Cân công nghiệp có tải trọng từ vài chục kg đến hàng trăm tấn, khung thép hoặc inox chịu va đập, loadcell và bộ chỉ thị đạt cấp bảo vệ IP65 trở lên, và có cổng RS-232/485 hoặc LAN để nối máy tính, PLC. Cân thương mại dùng cho bán lẻ, tải nhỏ, không có kết nối và không chịu được rửa nước.
Loadcell là gì và nối với máy tính như thế nào?
Loadcell là cảm biến biến đổi lực thành tín hiệu điện mV/V, thường theo nguyên lý cầu điện trở strain gauge. Tín hiệu đi vào bộ chỉ thị cân để khuếch đại, chuyển đổi số và hiển thị; bộ chỉ thị xuất kết quả qua RS-232, RS-485 Modbus RTU hoặc Ethernet cho máy tính công nghiệp chạy phần mềm cân.
Máy tính cho hệ thống cân cần đáp ứng gì?
Cần cổng COM RS-232/485 thật (không qua bộ chuyển USB), dải nhiệt phù hợp vị trí lắp, khả năng chạy 24/7 không quạt, và cấp bảo vệ mặt trước IP65 nếu đặt tại khu vực rửa. Trong nhà máy thực phẩm, thuỷ sản nên chọn Panel PC vỏ inox 304 để tẩy rửa và khử trùng.
Checkweigher khác cân sàn ở đâu?
Cân sàn đo tĩnh: đặt vật lên, chờ ổn định rồi đọc. Checkweigher đo động: sản phẩm chạy qua băng tải cân, hệ thống đọc khối lượng trong vài trăm mili giây rồi loại sản phẩm lệch chuẩn bằng cơ cấu gạt hoặc khí nén. Checkweigher cần tốc độ lấy mẫu cao và máy tính xử lý theo thời gian thực.
Cân công nghiệp có cần kiểm định không?
Cân dùng để mua bán, thanh toán hoặc xuất hoá đơn theo khối lượng thuộc nhóm phương tiện đo phải kiểm định theo quy định pháp luật về đo lường của Việt Nam. Cân dùng nội bộ để kiểm soát quy trình không bắt buộc kiểm định nhưng nên hiệu chuẩn định kỳ bằng quả chuẩn.
