Camera công nghiệp (industrial camera) là loại camera thu ảnh chuyên dụng cho máy móc: cảm biến ảnh chất lượng cao, chụp theo tín hiệu kích (trigger) đồng bộ với dây chuyền, giao tiếp theo chuẩn GigE Vision hoặc USB3 Vision và vỏ chịu rung, bụi, nhiệt để chạy 24/7. Khác camera giám sát chỉ ghi hình cho người xem, camera công nghiệp cấp ảnh cho phần mềm xử lý ảnh trên máy tính công nghiệp để phát hiện lỗi, đọc mã, đo kích thước và phân loại sản phẩm ngay trên băng tải. Bài này giải thích camera công nghiệp là gì, cách phân loại, tiêu chí chọn cho bài toán kiểm tra lỗi sản phẩm và cấu hình máy tính xử lý ảnh đi kèm.
1. Camera công nghiệp là gì và nằm ở đâu trong hệ thống kiểm tra lỗi
Trong hệ thống thị giác máy (machine vision), camera công nghiệp là bộ phận thu ảnh. Ảnh được truyền về máy tính công nghiệp, phần mềm phân tích và đưa ra kết quả đạt (OK) hoặc không đạt (NG) cho từng sản phẩm. Toàn bộ chu trình từ lúc sản phẩm đi qua cảm biến tới lúc bộ gạt loại hàng lỗi thường chỉ vài chục mili giây.

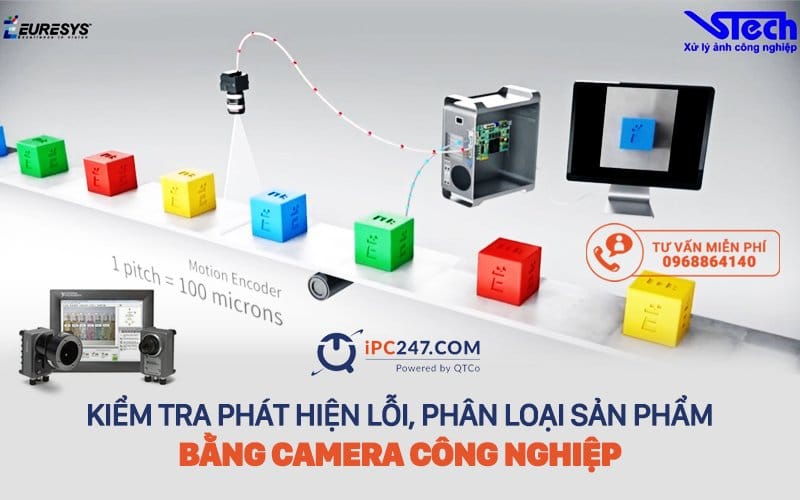

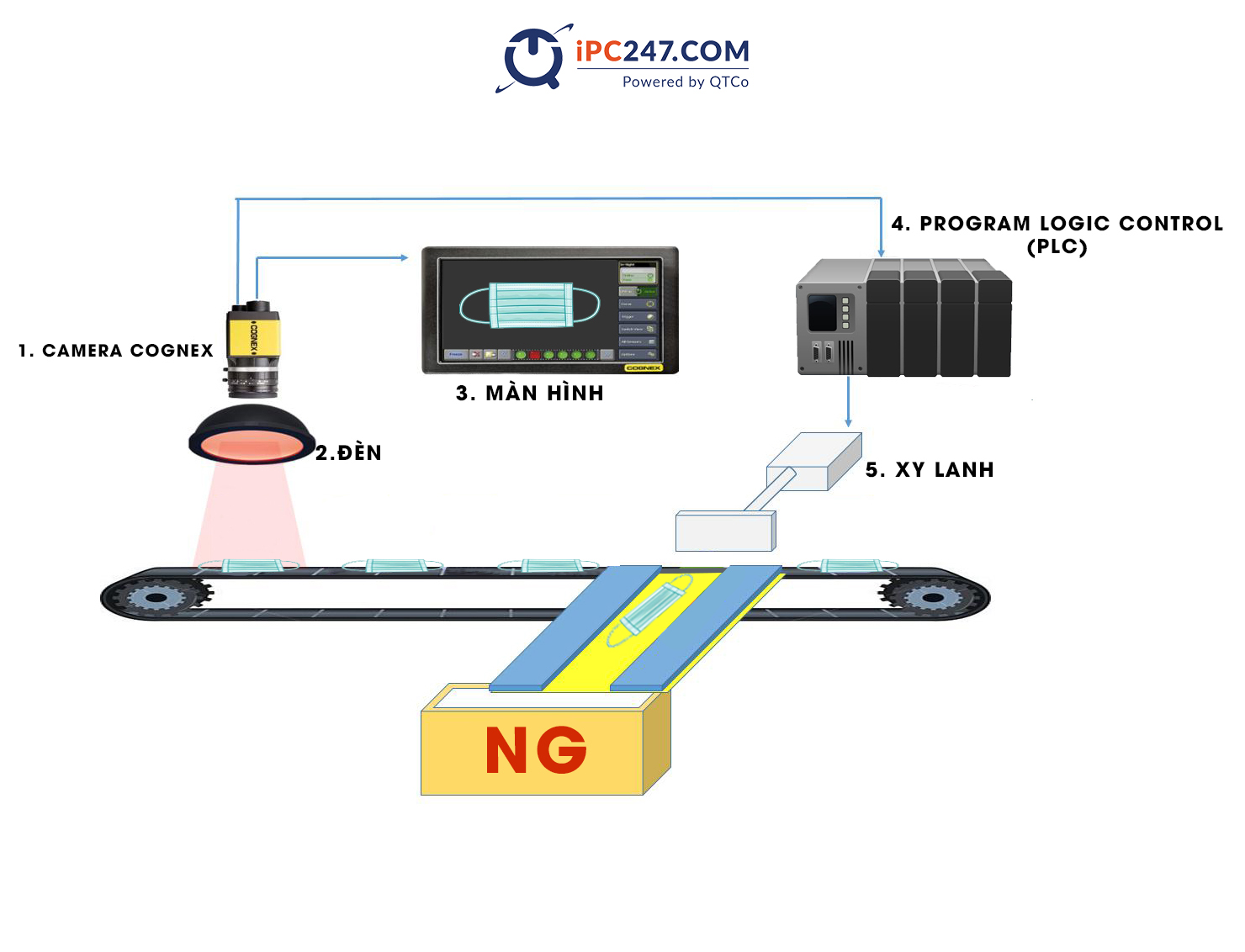

Một hệ thống kiểm tra lỗi bằng camera công nghiệp gồm năm khối:
- Cảm biến phát hiện sản phẩm báo thời điểm sản phẩm vào vùng chụp.
- Camera công nghiệp, ống kính và đèn chiếu sáng chụp ảnh khi nhận tín hiệu kích.
- Máy tính công nghiệp nhận ảnh qua LAN hoặc USB, chạy phần mềm xử lý ảnh, xuất tín hiệu qua DIO.
- Bộ chấp hành: van khí, tay gạt hoặc băng tải phụ để tách hàng NG.
- Màn hình vận hành để xem ảnh lỗi, thống kê và chỉnh ngưỡng.
Camera công nghiệp không tự đưa ra quyết định. Phần đó thuộc về phần mềm, dựa trên nền tảng thị giác máy tính (computer vision). Ranh giới giữa hai khái niệm này được phân tích trong bài machine vision và computer vision khác nhau ở đâu.
Phân loại camera công nghiệp
| Tiêu chí | Loại | Đặc điểm | Dùng khi |
|---|---|---|---|
| Cách quét | Area scan (quét vùng) | Chụp cả khung ảnh hình chữ nhật trong một lần | Sản phẩm rời, dừng hoặc chạy chậm: linh kiện, hộp, vỉ thuốc |
| Line scan (quét dòng) | Chụp từng dòng điểm ảnh, ghép thành ảnh dài khi vật chuyển động | Vật liệu cuộn liên tục: giấy, màng, vải, thép tấm; vật hình trụ xoay | |
| Giao tiếp | GigE Vision | Cáp mạng tới 100 m, cấp nguồn qua PoE, nhiều camera trên một máy | Dây chuyền dài, nhiều điểm kiểm tra |
| USB3 Vision | Băng thông cao trên một cổng, cáp ngắn, cắm là chạy | Máy kiểm tra đơn lẻ, camera gần máy tính | |
| CoaXPress, Camera Link | Băng thông rất cao, cần card thu ảnh (frame grabber) | Độ phân giải lớn, tốc độ cao: kiểm tra màn hình, tấm wafer | |
| Chiều đo | Camera 2D | Ảnh phẳng, đo vị trí, hình dạng, in ấn, màu | Đọc mã, kiểm tra nhãn, thiếu linh kiện, vết xước |
| Camera 3D | Trả về đám mây điểm hoặc bản đồ độ cao (ánh sáng cấu trúc, laser, ToF) | Đo thể tích, độ phẳng, hướng dẫn robot gắp hàng xếp lộn xộn |
2. Yêu cầu kỹ thuật của hệ thống camera công nghiệp kiểm tra lỗi
Camera chỉ là một phần. Kết quả kiểm tra phụ thuộc vào cả chuỗi camera, ống kính, chiếu sáng, kích chụp và máy tính xử lý. Bảng dưới liệt kê những yêu cầu cần chốt trước khi chọn thiết bị.
| Hạng mục | Yêu cầu thường gặp | Ghi chú khi chọn |
|---|---|---|
| Độ phân giải và trường nhìn | Lỗi nhỏ nhất cần phát hiện phải chiếm ít nhất 3 đến 5 điểm ảnh | Tính từ kích thước vùng chụp chia cho kích thước lỗi; sản phẩm 200 mm, lỗi 0,2 mm cần khoảng 5 MP |
| Tốc độ khung hình | Bằng hoặc lớn hơn nhịp sản phẩm đi qua điểm chụp | Dây chuyền 300 sản phẩm mỗi phút cần camera ít nhất 5 khung hình mỗi giây, cộng dự phòng |
| Chiếu sáng | Đèn LED công nghiệp, chiếu thẳng, ngược sáng hoặc vòng theo loại lỗi | Ánh sáng ổn định quan trọng hơn độ phân giải; xưởng có cửa sổ cần che chắn vùng chụp |
| Kích chụp (trigger) | Tín hiệu từ cảm biến hoặc encoder, độ trễ ổn định | Camera và đèn phải có cổng trigger phần cứng; không dùng chụp liên tục rồi lọc bằng phần mềm |
| Giao tiếp và cáp | GigE Vision qua cáp Cat6 chống nhiễu, USB3 Vision qua cáp có vít khoá | Cáp trong xưởng cần loại chịu kéo, chịu dầu; đi riêng với cáp động lực |
| Máy tính xử lý ảnh | Cổng LAN riêng cho từng camera, ưu tiên PoE; DIO cách ly; SSD công nghiệp; GPU nếu chạy AI | Máy lắp cạnh băng tải nên là loại không quạt, nguồn 9–36 V DC, dải nhiệt rộng |
| Môi trường | Nhiệt 0–50 °C trong xưởng, tới 70 °C cạnh lò; rung 2 Grms theo IEC 60068-2-64; bụi, hơi dầu | Camera có vỏ IP65/IP67 hoặc hộp bảo vệ; máy tính đạt IEC 60068, chứng chỉ CE |
| Vận hành | Chạy 24/7, tự khởi động lại sau mất điện, lưu ảnh lỗi để truy vết | Máy có watchdog, chế độ nguồn AT, dung lượng lưu ảnh đủ 3 đến 6 tháng |
3. Chọn máy tính công nghiệp xử lý ảnh: PoE, GPU và I/O
Máy tính xử lý ảnh quyết định hệ thống chạy được bao nhiêu camera và có kịp nhịp dây chuyền hay không. Ba điểm cần xem trước tiên:
- Cổng PoE (Power over Ethernet). Cấp nguồn cho camera GigE qua chính cáp mạng, bớt bộ nguồn rời và giảm điểm hỏng. Mỗi camera nên có một cổng LAN riêng để không chia băng thông.
- GPU hoặc bộ tăng tốc suy luận. Thuật toán truyền thống (so mẫu, đo cạnh, đọc mã) chạy tốt trên CPU. Phát hiện lỗi bằng học sâu (deep learning) cần GPU rời hoặc VPU để giữ thời gian xử lý dưới nhịp sản phẩm.
- DIO cách ly và cổng COM. Nhận tín hiệu cảm biến, xuất lệnh loại hàng, nói chuyện với PLC. DIO cách ly quang giúp máy tính không bị nhiễu từ cuộn van khí.
| Dòng máy | Bộ xử lý, đồ hoạ | Cổng cho camera | Điều kiện làm việc | Phù hợp bài toán |
|---|---|---|---|---|
| Cincoze GP-3000 | Intel Xeon hoặc Core thế hệ 8/9, tới hai card GPU 250 W, RAM DDR4 ECC | Mô-đun CFM thêm PoE, mô-đun CMI thêm LAN/COM/DIO, 4 khay SSD gắn nóng | Chứng nhận MIL-STD-810G, EN 50121-3-2, E-mark; treo tường hoặc giá 19 inch | Nhiều camera độ phân giải cao, AI học sâu, kiểm tra bề mặt tốc độ cao |
| Cincoze DS-1300 | Intel Xeon 10 nhân thế hệ 10 hoặc Core i9/i7/i5/i3, TDP tới 80 W | 2 GbE, tuỳ chọn 2 cổng 10GbE, mô-đun CFM cho PoE, 3 khe Mini PCIe | −40 đến 70 °C với CPU 35 W (CPU 80 W còn −40 đến 40 °C, cần bộ quạt ngoài), MIL-STD-810G, EN 50155 | 4 đến 8 camera GigE, xử lý ảnh trên CPU, lắp trong tủ cạnh máy |
| Cincoze DX-1200 | Intel Core thế hệ 12 đến 14 tới 24 nhân, DDR5 ECC tới 96 GB, đồ hoạ Intel UHD 770 kiến trúc Xe | Tới 4 cổng 10GbE, tới 8 cổng PoE qua mô-đun | −40 đến 70 °C với CPU 35 W (CPU 65 W còn −40 đến 50 °C kèm quạt ngoài), 9–48 V DC, MIL-STD-810G, EN 50155 | Nhiều camera GigE tốc độ cao, suy luận AI mức vừa trên iGPU |
| Advantech AIR-100 | Intel Atom x7-E3950 kèm VPU Movidius Myriad X, khe PCIe x16 cho GPU | LAN, 4 cổng HDMI độc lập | Máy nhỏ gọn, đi kèm bộ Edge AI Suite và OpenVINO | Kiểm tra quang học AOI bằng mô hình AI có sẵn, nhận dạng khuôn mặt, kiosk |
| Advantech ARK-2121F | Intel Celeron J1900 4 nhân, DDR3L tới 8 GB | 2 GbE, 6 USB, 6 COM, DIO cách ly, Mini PCIe | −20 đến 70 °C khi dùng SSD nhiệt rộng, 9–36 V DC, không quạt | 1 đến 2 camera, đọc mã, kiểm tra nhãn, đếm sản phẩm |
4. Ứng dụng camera công nghiệp trong nhà máy
Kiểm tra in nhãn, mã QR và hạn sử dụng trên bao bì
Bài toán: dây chuyền đóng gói 200 hộp mỗi phút, cần loại hộp in mờ, sai mã lô, sai ngày. Thiết bị: một camera area scan 2 đến 5 MP GigE, đèn vòng, cảm biến quang làm trigger, máy tính không quạt ARK-2121F trong tủ điện, xuất DIO tới van khí. Kết quả kỳ vọng: đối chiếu mã với đơn hàng theo thời gian thực, ảnh hộp NG được lưu kèm thời điểm để truy vết.
Kiểm tra thiếu linh kiện trên bo mạch và đủ viên trong vỉ thuốc
Bài toán: phát hiện thiếu, lệch, ngược chiều linh kiện trên PCB; đếm viên và phát hiện viên vỡ trong vỉ. Thiết bị: camera độ phân giải cao, chiếu sáng đồng trục hoặc vòm; máy tính có GPU như GP-3000 hoặc AIR-100 khi dùng học sâu để nhận dạng nhiều loại lỗi. Kết quả kỳ vọng: kết quả đồng nhất giữa các ca, dữ liệu lỗi đưa về hệ thống chất lượng để xử lý hàng NG theo quy trình trong bài NG là gì.
Định hướng robot gắp và xếp sản phẩm
Bài toán: sản phẩm đến vị trí gắp với góc xoay khác nhau, robot cần biết vị trí và hướng để đặt đúng chiều vào hộp. Thiết bị: camera 2D cố định phía trên băng tải, camera 3D khi hàng chồng lên nhau; máy tính DS-1300 trong tủ điều khiển, nối bộ điều khiển robot qua Ethernet. Kết quả kỳ vọng: robot gắp đúng chiều mà không cần cơ cấu định vị cơ khí, đổi mã hàng chỉ cần đổi chương trình.
Chọn thiết bị cho hệ thống camera công nghiệp
IPC247 phân phối máy tính công nghiệp Advantech, Cincoze, AAEON, Siemens và Arbor từ năm 2016, trong đó có các dòng máy dành cho xử lý ảnh. Với hệ thống một hoặc hai camera đọc mã, kiểm tra nhãn, máy không quạt Advantech ARK-2121F hoặc UNO trong danh mục máy tính nhúng Advantech là đủ. Với hệ thống nhiều camera GigE, cần PoE và CPU mạnh, dòng Cincoze DS-1300 và DX-1200 là lựa chọn quen thuộc. Khi phần mềm dùng học sâu, Cincoze GP-3000 với hai card GPU hoặc Advantech AIR-100 với VPU tích hợp là hai hướng theo mức tải khác nhau.
Trước khi chọn, nên có ba con số: số camera, độ phân giải và số khung hình mỗi giây, cùng điều kiện lắp đặt (nhiệt độ, rung, nguồn). Có thể dùng công cụ chọn máy theo điều kiện lắp đặt để lọc sơ bộ dòng máy phù hợp, sau đó gửi yêu cầu để kỹ thuật IPC247 chạy thử phần mềm xử lý ảnh trên máy mẫu.
Câu hỏi thường gặp về camera công nghiệp
Camera công nghiệp khác camera giám sát ở điểm nào?
Camera giám sát ghi hình liên tục để người xem, nén ảnh và không cần đồng bộ với máy. Camera công nghiệp chụp theo tín hiệu kích, trả ảnh thô không nén cho phần mềm xử lý, có cửa trập toàn cục để không méo vật đang chạy, dùng ống kính đổi được và giao tiếp chuẩn GigE Vision hoặc USB3 Vision. Vỏ và linh kiện được thiết kế để chạy 24/7 trong xưởng.
Nên chọn camera GigE hay USB3 cho dây chuyền?
GigE Vision cho phép kéo cáp tới 100 m, cấp nguồn qua PoE và ghép nhiều camera vào một máy tính, nên phù hợp với dây chuyền dài, nhiều điểm kiểm tra. USB3 Vision có băng thông cao hơn trên một cổng nhưng cáp chỉ vài mét, hợp với máy kiểm tra đơn lẻ đặt camera gần máy tính. Nếu cần tốc độ rất cao hoặc độ phân giải lớn, cân nhắc 10GigE hoặc CoaXPress.
Máy tính xử lý ảnh cho camera công nghiệp cần cấu hình gì?
Tối thiểu là CPU đa nhân, RAM 8 đến 16 GB, SSD và đủ cổng LAN riêng cho từng camera GigE, ưu tiên cổng có PoE. Khi dùng mô hình học sâu để phát hiện lỗi, cần thêm GPU rời hoặc bộ tăng tốc suy luận. Máy phải có cổng DIO để nhận tín hiệu cảm biến và xuất tín hiệu loại hàng, chịu được nhiệt độ và rung của vị trí lắp.
Một máy tính công nghiệp gắn được bao nhiêu camera?
Phụ thuộc băng thông và sức xử lý. Mỗi camera GigE 5 MP chạy 20 khung hình mỗi giây đã chiếm gần hết một cổng 1 GbE, nên số camera tối đa gần bằng số cổng LAN độc lập. Dòng máy như Cincoze DX-1200 có thể lắp tới 8 cổng PoE; DS-1300 và GP-3000 mở rộng PoE qua mô-đun CFM. Về xử lý, cần chạy thử phần mềm với số camera thật trước khi chốt cấu hình.
