Dây chuyền sản xuất đồ gỗ nội thất là chuỗi máy móc và công đoạn được bố trí theo trình tự cố định để biến ván gỗ công nghiệp hoặc gỗ tự nhiên thành sản phẩm nội thất hoàn chỉnh: cưa cắt, gia công CNC, dán cạnh, khoan, chà nhám, sơn phủ, lắp ráp, kiểm tra và đóng gói. Bài viết trình bày đặc điểm, cấu tạo, quy trình vận hành 7 bước, ba cấp dây chuyền CNC phổ biến và tiêu chí chọn máy tính công nghiệp cho xưởng gỗ nhiều bụi.
Dây chuyền sản xuất đồ gỗ nội thất là gì
Dây chuyền sản xuất đồ gỗ nội thất là hệ thống các máy gia công gỗ, thiết bị vận chuyển và trạm thao tác được sắp xếp theo thứ tự công đoạn, ở đó mỗi máy làm một việc xác định và bán thành phẩm đi lần lượt từ khâu cắt phôi đến khâu đóng gói.
Khác với xưởng mộc thủ công, nơi một thợ làm nhiều công đoạn trên cùng một chi tiết, dây chuyền tách việc theo máy. Tấm ván được cắt ở máy cưa, chuyển sang máy CNC để phay và khoan theo file thiết kế, rồi qua máy dán cạnh, máy chà nhám và buồng sơn. Mỗi trạm lặp lại đúng một thao tác nên kích thước và bề mặt của các chi tiết đồng đều giữa các lô.

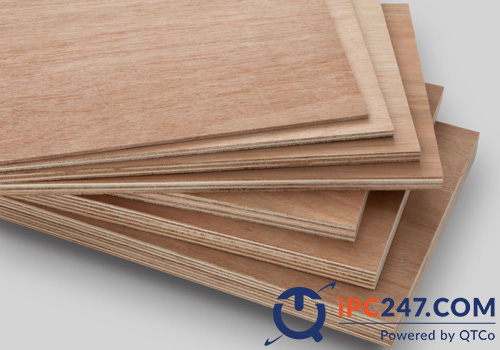

Về nguyên liệu, dây chuyền chia làm hai nhóm. Dây chuyền gỗ tự nhiên có thêm khâu sấy, xẻ và ghép thanh. Dây chuyền gỗ công nghiệp (MDF, HDF, ván dăm phủ melamine) nhận phôi dạng tấm chuẩn kích thước nên dễ tự động hóa hơn; phần lớn dây chuyền sản xuất nội thất hiện nay thuộc nhóm này và đi theo mô hình CNC.
Đặc điểm dây chuyền sản xuất đồ gỗ nội thất
Dây chuyền gỗ có bốn đặc điểm chi phối cách chọn máy và thiết bị điều khiển.
- Gia công theo file thiết kế: bản vẽ 3D được bóc tách thành chi tiết, xuất chương trình CAM (Computer Aided Manufacturing, gia công có máy tính hỗ trợ) rồi nạp thẳng cho máy CNC. Đổi mẫu là đổi file, không cần chỉnh máy bằng tay.
- Mỗi chi tiết có mã riêng: nhãn mã vạch dán lên tấm trước khi cắt để máy dán cạnh, máy khoan và khâu lắp ráp nhận đúng chương trình gia công.
- Môi trường nhiều bụi và dung môi: bụi gỗ mịn, hơi keo dán cạnh và dung môi sơn bám vào mọi thiết bị điện tử đặt tại xưởng.
- Nhiều máy chạy nối tiếp: năng suất cả dây chuyền bằng năng suất của máy chậm nhất, thường là máy dán cạnh hoặc buồng sơn.
| Tiêu chí | Xưởng mộc thủ công | Dây chuyền sản xuất đồ gỗ nội thất |
|---|---|---|
| Cách gia công | Thợ đo, vạch và cắt bằng tay | Máy CNC cắt theo file, sai số theo máy |
| Đổi mẫu | Chỉnh lại máy, làm mẫu thử | Đổi file thiết kế, dán nhãn mã vạch mới |
| Chất lượng giữa các lô | Phụ thuộc tay nghề từng thợ | Đồng đều, kiểm tra được theo lô |
| Vật tư dư, phế phẩm | Khó thống kê | Phần mềm xếp phôi tối ưu tấm, tính được tỷ lệ hao hụt |
| Phù hợp | Đơn lẻ, đồ gỗ tự nhiên chạm khắc | Sản lượng lớn, tủ bếp, tủ áo, bàn ghế gỗ công nghiệp |
Cấu tạo thành phần dây chuyền sản xuất đồ gỗ nội thất
Một dây chuyền đầy đủ gồm sáu nhóm máy chính, mỗi nhóm đảm nhận một công đoạn.
| Máy | Công đoạn | Điểm cần lưu ý khi vận hành |
|---|---|---|

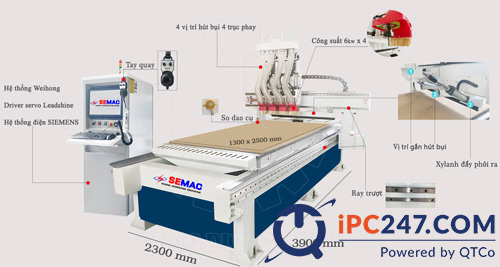

| Máy CNC (Computer Numerical Control, điều khiển số bằng máy tính) | Cắt, phay rãnh, khoan theo file thiết kế | Cần máy tính chạy phần mềm CAM nối trực tiếp bộ điều khiển; bụi bám vào máy tính là nguyên nhân dừng máy phổ biến |
| Máy cưa bàn trượt, cưa panel | Chia tấm lớn thành phôi | Có thể chạy tay hoặc theo chương trình; cưa panel tự động dùng cho sản lượng lớn |

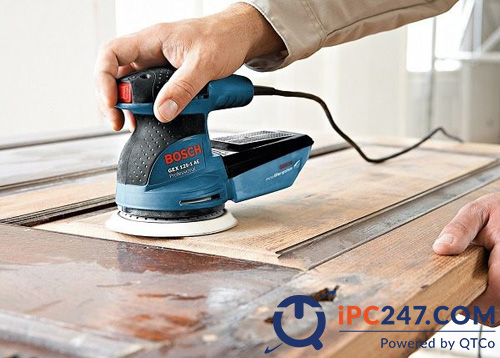

| Máy chà nhám, máy mài | Làm phẳng và mịn bề mặt trước khi sơn | Sinh bụi mịn nhiều nhất trên dây chuyền, cần hút bụi riêng |

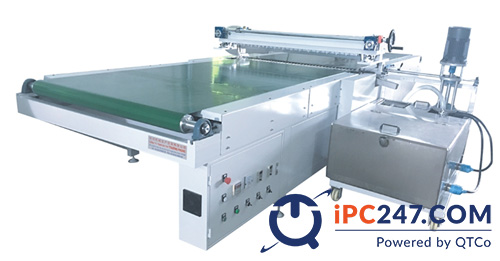

| Máy phun sơn, phủ UV | Phủ lớp sơn hoặc keo bảo vệ bề mặt | Khu vực có dung môi, thiết bị điện đặt gần cần vỏ kín |
| Máy ép nhiệt, ép nguội | Ép ván, dán lớp phủ bề mặt | Kiểm soát nhiệt độ và thời gian ép theo loại keo |
| Máy khoan ngang, khoan 5–6 mặt | Khoan lỗ lắp ráp, lỗ bản lề, chốt cam | Đọc mã vạch trên chi tiết để chọn chương trình khoan |
Ngoài sáu nhóm máy trên, dây chuyền còn có băng tải, bàn con lăn, máy nén khí, hệ thống hút bụi trung tâm và khu lắp ráp, đóng gói. Ở dây chuyền cao cấp, robot bốc xếp và kho phôi tự động thay công nhân ở khâu nạp và dỡ tấm.
Hệ điều khiển và máy tính trên dây chuyền gỗ
Mỗi máy CNC, máy dán cạnh và máy khoan có bộ điều khiển riêng, nhưng để cả dây chuyền chạy theo một đơn hàng thì cần lớp máy tính ở giữa: máy trạm CAM xuất chương trình, máy tính tại trạm nhận mã vạch và gọi chương trình đúng, màn hình cảm ứng để công nhân xác nhận công đoạn. Các máy này đặt ngay cạnh máy gia công nên phải là máy tính công nghiệp không quạt, không phải máy tính văn phòng.
Quy trình hoạt động của dây chuyền sản xuất nội thất gỗ công nghiệp
Dây chuyền vận hành theo 7 bước, từ lúc nhận ván đến khi đóng gói.
- Tiếp nhận và kiểm tra nguyên liệu: ván nhập về được kiểm tra độ ẩm, độ dày, bề mặt và xếp vào kho phôi theo loại.
- Cắt tấm: máy cưa panel hoặc CNC Nesting chia tấm lớn thành phôi theo sơ đồ xếp phôi do phần mềm tính để giảm hao hụt.
- Thiết kế và bóc tách: bản vẽ 3D được bóc tách thành danh sách chi tiết, mỗi chi tiết có kích thước, vị trí lỗ khoan và mã vạch riêng.
- Gia công CNC: máy CNC Router cắt biên dạng, phay rãnh và khoan lỗ mặt trước, mặt sau theo file.
- Dán cạnh, khoan, chà nhám và phủ bề mặt: chi tiết qua máy dán cạnh PVC, máy khoan ngang hoặc khoan 5–6 mặt, máy chà nhám rồi buồng sơn hoặc phủ UV.
- Lắp ráp: chi tiết được gom theo mã sản phẩm, lắp bản lề, ray trượt, chốt cam và phụ kiện.
- Kiểm tra chất lượng và đóng gói: kiểm tra kích thước, bề mặt, độ khít mối ghép; sản phẩm đạt được đóng gói và xuất xưởng.
Bước chậm nhất quyết định sản lượng cả dây chuyền. Đo thời gian từng trạm, tìm trạm nghẽn rồi bổ sung máy hoặc chia ca là cách cải tiến dây chuyền sản xuất hiệu quả trước khi đầu tư thêm thiết bị tự động.
Phân loại dây chuyền sản xuất đồ gỗ nội thất CNC
Dây chuyền CNC cho đồ gỗ nội thất thường được chia ba cấp theo mức tự động hóa và số máy.
| Cấp dây chuyền | Máy chính | Thao tác tay còn lại | Phù hợp |
|---|---|---|---|
| Cơ bản | CNC Router, máy dán cạnh, máy khoan ngang, cưa, máy nén khí | Nạp và dỡ tấm, chuyển chi tiết giữa các máy | Xưởng mới, sản lượng nhỏ |
| Tiêu chuẩn | CNC Router tự động, máy dán nhãn mã vạch, máy dán cạnh, khoan 5–6 mặt CNC, cưa bàn trượt | Chuyển chi tiết giữa các máy | Xưởng tủ bếp, tủ áo sản lượng trung bình |
| Cao cấp | CNC Nesting có nạp và dỡ tự động, dán cạnh mọi biên dạng, khoan 6 mặt CNC, robot bốc xếp, kho phôi tự động | Giám sát và lắp ráp | Nhà máy nội thất công nghiệp, đơn hàng lớn |
Dây chuyền sản xuất đồ gỗ nội thất cơ bản
Cấp cơ bản gồm máy CNC Router để cắt biên dạng, tạo rãnh và khoan mặt trước, mặt sau; máy dán cạnh tự động dán chỉ PVC sau khi cắt; máy khoan ngang để khoan lỗ bên; cùng cưa, máy nén khí và thiết bị phụ trợ. Công nhân nạp tấm, dỡ chi tiết và chuyển giữa các máy. Đây là cấu hình phổ biến cho xưởng bắt đầu chuyển từ thủ công sang CNC.
Dây chuyền sản xuất đồ gỗ nội thất CNC tiêu chuẩn
Cấp tiêu chuẩn thêm máy CNC Router tự động cắt tấm lớn, máy dán nhãn mã vạch in nhãn trước khi cắt, máy dán cạnh tự động và máy khoan 5 hoặc 6 mặt CNC khoan mọi mặt của chi tiết sau khi dán cạnh. Phần mềm thiết kế nội thất xuất mã vạch cho từng chi tiết nên máy khoan tự nhận chương trình khi quét nhãn. Cưa bàn trượt và máy nén khí giữ vai trò phụ trợ.
Dây chuyền sản xuất đồ gỗ nội thất CNC cao cấp
Cấp cao cấp chạy gần như hoàn toàn tự động. Máy CNC Nesting có bộ nạp và dỡ tự động cắt kèm dán nhãn; máy dán cạnh xử lý mọi biên dạng kể cả góc 45 độ; máy khoan 6 mặt CNC nhận dữ liệu thẳng từ phần mềm thiết kế. Cánh tay robot trong dây chuyền sản xuất bốc xếp tấm, thùng chứa phoi tự thu gom, kho phôi ba chiều và kho phân loại, đóng gói ở cuối chuyền. Cấu hình này phù hợp khi chi phí nhân công cao, đơn hàng lớn và vật liệu đa dạng.
Máy tính công nghiệp cho xưởng gỗ nhiều bụi
Xưởng gỗ là môi trường khắc nghiệt với thiết bị điện tử. Bụi gỗ mịn lọt qua khe quạt của máy tính văn phòng, bám lên tản nhiệt và bo mạch, làm máy quá nhiệt và chập sau vài tháng. Hơi keo dán cạnh và dung môi sơn ăn mòn tiếp điểm. Rung từ máy CNC làm lỏng ổ cứng và cáp nối. Khi máy tính điều khiển CNC dừng, cả dây chuyền dừng theo.
Máy tính công nghiệp cho xưởng gỗ cần bốn đặc điểm: không quạt và vỏ kín, tản nhiệt qua thân nhôm nên bụi không vào trong; ổ lưu trữ thể rắn (SSD, mSATA) thay ổ cơ để chịu rung; đủ cổng COM RS-232/485 và DIO (Digital I/O, vào ra số) để nối bộ điều khiển CNC, đầu đọc mã vạch, PLC; nguồn vào dải rộng 9–36 VDC để chạy chung tủ điện máy. Tại trạm công nhân xác nhận công đoạn, nên dùng panel PC có mặt trước đạt IP65 trở lên để lau bụi bằng khăn ướt.
Chọn thiết bị cho dây chuyền sản xuất đồ gỗ nội thất
Ba tiêu chí kỹ thuật cần kiểm tra trước khi đặt máy tính cho xưởng gỗ:
- Thiết kế không quạt, dải nhiệt độ hoạt động rộng: xưởng sơn và khu ép nhiệt có thể vượt 45 °C vào mùa hè, chọn máy ghi rõ dải nhiệt độ làm việc tối thiểu 0–50 °C.
- Cổng nối máy gia công: đếm số cổng COM và DIO cần cho CNC, máy dán cạnh, đầu đọc mã vạch rồi chọn máy có dư ít nhất một cổng mỗi loại.
- Chuẩn bảo vệ mặt trước với panel PC: IP65 hoặc IP66 phía trước, cảm ứng điện trở để thao tác được khi đeo găng.
Với trạm điều khiển CNC và trạm đọc mã vạch, Advantech ARK-2121F là máy hộp không quạt dùng Intel Celeron J1900, có 6 cổng COM, 6 cổng USB, DIO cách ly, nguồn vào 9–36 VDC và hoạt động ở -20 đến 70 °C khi dùng SSD và linh kiện nhiệt rộng. Với trạm xác nhận công đoạn của công nhân, Advantech TPC-1251T là máy tính màn hình cảm ứng 12,1 inch không quạt, mặt trước đạt IP66, cảm ứng điện trở 5 dây, chịu nhiệt -20 đến 60 °C. Nếu xưởng có nhiều vị trí lắp khác nhau, dùng công cụ chọn máy theo điều kiện lắp đặt để lọc theo bụi, nhiệt độ, rung và số cổng trước khi liên hệ kỹ sư IPC247.
Câu hỏi thường gặp về dây chuyền sản xuất đồ gỗ nội thất
Dây chuyền sản xuất đồ gỗ nội thất gồm những máy nào?
Một dây chuyền đầy đủ gồm máy cưa bàn trượt hoặc máy cưa panel, máy CNC Router hoặc CNC Nesting, máy dán cạnh, máy khoan ngang hoặc khoan 5–6 mặt, máy chà nhám, máy ép, máy phun sơn và khu lắp ráp, kiểm tra, đóng gói. Xưởng nhỏ có thể bắt đầu với cưa, CNC Router và dán cạnh rồi bổ sung dần.
Dây chuyền sản xuất đồ gỗ nội thất CNC có mấy cấp?
Thường chia ba cấp: cơ bản (CNC Router, dán cạnh, khoan ngang), tiêu chuẩn (CNC Router tự động, dán nhãn mã vạch, khoan 5–6 mặt) và cao cấp (CNC Nesting có bộ nạp và dỡ tự động, dán cạnh mọi biên dạng, robot bốc xếp, kho phôi tự động). Cấp càng cao thì càng ít thao tác tay và phụ thuộc nhiều hơn vào phần mềm.
Vì sao xưởng gỗ nên dùng máy tính công nghiệp thay vì máy tính văn phòng?
Bụi gỗ mịn, hơi keo và dung môi sơn bám vào quạt và bo mạch làm máy tính văn phòng quá nhiệt và chập sau vài tháng. Máy tính công nghiệp không quạt có vỏ kín, tản nhiệt qua thân nhôm, chịu rung và có sẵn cổng COM, DIO để nối máy CNC, đầu đọc mã vạch và PLC.
Quy trình sản xuất đồ gỗ nội thất công nghiệp có bao nhiêu bước?
Quy trình chuẩn gồm 7 bước: tiếp nhận và kiểm tra nguyên liệu, cắt tấm, thiết kế và bóc tách chi tiết, gia công CNC theo file, dán cạnh, khoan, chà nhám và phủ bề mặt, lắp ráp, cuối cùng là kiểm tra chất lượng và đóng gói. Thứ tự có thể đổi tùy sản phẩm nhưng kiểm tra chất lượng luôn đứng cuối.
