Máy tính nhúng cho hệ thống thông tin sân bay là máy tính hệ số dạng nhỏ (small form factor – kích thước nhỏ), không quạt, gắn bằng bộ gá VESA ngay sau màn hình FIDS hoặc biển hiệu kỹ thuật số, nhận nội dung từ máy chủ và hiển thị liên tục 24/7. Máy nằm trong hộp kín trên tường, trên trần hoặc trong thân quầy, không ai chạm tới trong nhiều năm, nên tiêu chí chọn máy khác hẳn máy tính văn phòng: mỏng, mát, tự bật lại sau mất điện và quản lý được từ xa. Bài viết đi vào từng vị trí màn hình trong nhà ga, yêu cầu kỹ thuật tương ứng và model phù hợp trong danh mục IPC247.
1. Hệ thống thông tin sân bay và chỗ đứng của máy tính nhúng
Hệ thống thông tin của một nhà ga hành khách gồm ba lớp hiển thị chạy trên cùng hạ tầng mạng:
- FIDS (Flight Information Display System – hệ thống hiển thị thông tin chuyến bay): bảng chuyến đi, chuyến đến, giờ lên máy bay, số băng chuyền nhận hành lý. Dữ liệu lấy từ máy chủ điều hành sân bay (AODB), đổi từng phút.
- Biển hiệu kỹ thuật số (digital signage): quảng cáo thương mại, chỉ dẫn lối đi, thông báo an ninh, thường là video Full HD hoặc 4K, có khung giờ phát.

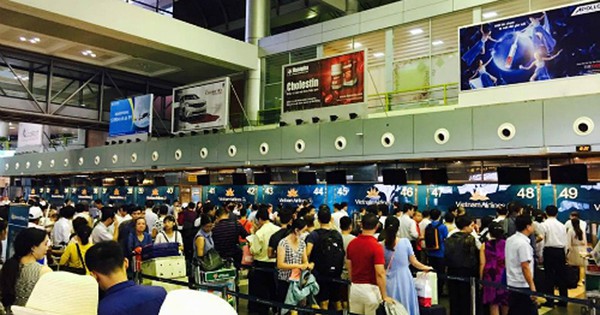

- Màn hình quầy: màn hình trên quầy check-in và cổng ra máy bay hiển thị số hiệu chuyến bay, tên hãng, trạng thái; kèm màn hình cho nhân viên.
Cả ba lớp có cùng kiến trúc: một máy chủ nội dung ở trung tâm, mỗi màn hình hoặc cụm màn hình có một máy tính nhỏ gọi là player (bộ phát) nhận nội dung qua mạng LAN và xuất ra HDMI. Máy tính nhúng chính là player này. Một nhà ga cỡ trung có vài trăm player, nhà ga lớn có trên một nghìn. Bài máy tính công nghiệp cho sân bay đã đặt FIDS cạnh kiosk, băng chuyền hành lý và soi chiếu; bài này chỉ bàn lớp player sau màn hình.
Điểm khác giữa FIDS và biển hiệu số nằm ở nội dung. FIDS hiển thị bảng chữ và số, Full HD là đủ, cần máy giá hợp lý cho số lượng lớn. Biển hiệu số phát video 4K, ghép nhiều màn hình, cần bộ giải mã video mạnh hơn và phần mềm quản lý nội dung (CMS). Hai nhóm này dùng hai dòng máy khác nhau.
2. Yêu cầu kỹ thuật của máy tính nhúng sau màn hình
Bảng dưới gom các tiêu chí thường có trong hồ sơ kỹ thuật FIDS và biển hiệu số. Mức yêu cầu thay đổi theo nội dung hiển thị và cách lắp.
| Tiêu chí | Player FIDS (bảng chữ, Full HD) | Player biển hiệu số (video 4K, ghép màn) | Vì sao cần |
|---|---|---|---|
| Kích thước, cách gắn | Dưới 50 mm dày, bộ gá VESA 75/100 | Dưới 25 mm dày, VESA hoặc gắn tường | Máy nằm giữa lưng màn hình và tường, khoảng trống rất hẹp |
| Tản nhiệt | Không quạt | Không quạt | Hộp kín, quạt hút bụi và là bộ phận hỏng đầu tiên |
| Dải nhiệt hoạt động | 0–50 °C, tốt hơn là tới 60 °C | 0–40 °C có luồng gió, hoặc rộng hơn | Sau màn hình nóng hơn phòng 10–15 °C |
| Ngõ hình | 2 HDMI độc lập, Full HD | 2 HDMI tới 4096 × 2304, giải mã H.264 | Một máy chạy hai màn hình hoặc một màn 4K |
| Mạng | 1–2 LAN gigabit | 2 LAN gigabit, một cổng hỗ trợ AMT | Kéo nội dung từ máy chủ, quản trị từ xa |
| Lưu trữ | SSD hoặc mSATA, không ổ quay | SSD 2,5 inch hoặc mSATA | Không bộ phận chuyển động, chịu rung khi lắp |
| Nguồn | 12 V DC, giắc có ren khoá, auto power-on | 19 V DC, auto power-on | Tự lên sau mất điện, giắc không tuột khi rung |
| Watchdog (bộ giám sát treo) | Có, tự khởi động lại khi phần mềm treo | Có, đặt bằng phần mềm | Không ai đứng cạnh để bấm nút reset |
| Quản lý từ xa | Agent phần mềm (DeviceOn) | Intel AMT ở lớp phần cứng và agent phần mềm | Hàng trăm máy, IT không thể lên trần từng cái |
| Chứng chỉ | CE, FCC | CE, FCC Class B, UL/CB | Yêu cầu chung trong hồ sơ dự án nhà ga |
| Vòng đời cung ứng | Tối thiểu 5 năm cùng model | Tối thiểu 5 năm | Mua bổ sung không phải làm lại ảnh hệ điều hành |
Hai tiêu chí hay bị bỏ qua là giắc nguồn có ren khoá và auto power-on. Giắc DC tròn thông thường có thể lỏng khi thợ đụng vào cáp. Auto power-on là thiết lập BIOS để máy tự bật khi có điện trở lại; thiếu nó, sau một lần cắt điện toàn nhà ga, hàng trăm màn hình đen cho tới khi có người bấm nút từng máy.
Về màn hình đi kèm, bài industrial monitor là gì trình bày kiểu lắp và cách ghép màn hình công nghiệp với máy tính hộp; ở sân bay, màn hình FIDS thường là màn hình thương mại, còn player phía sau mới là phần công nghiệp.
3. Chọn máy theo từng vị trí màn hình trong nhà ga
Cách chọn hợp lý là đi từ vị trí màn hình: mỗi vị trí có nội dung, số màn hình và khoảng trống lắp đặt khác nhau. Bảng dưới đối chiếu với hai model trong danh mục IPC247.
| Vị trí màn hình | Nội dung, số màn hình | Yêu cầu chính | Thiết bị phù hợp |
|---|---|---|---|
| Sảnh check-in, bảng tổng chuyến đi | Bảng chữ nhiều dòng, 2–4 màn hình ghép dọc, Full HD mỗi màn | 2 HDMI độc lập cho mỗi máy, không quạt, giá hợp lý cho số lượng lớn | Advantech ARK-1123H (2 HDMI, 2 LAN, -20–60 °C với mSATA/RAM nhiệt rộng) |
| Cổng ra máy bay | 1 màn hình hiển thị chuyến kế tiếp, đôi khi thêm màn hình nhân viên | Mỏng, gắn VESA sau màn hình, tự bật lại, watchdog | ARK-1123H một máy cho hai màn hình của cùng cổng |
| Băng chuyền nhận hành lý | 1 màn hình trên cột hoặc treo trần, chữ lớn | Chịu nhiệt vì treo gần trần, hộp kín | ARK-1123H, dải nhiệt tới 60 °C khi dùng mSATA và RAM nhiệt độ rộng |
| Quầy check-in, quầy chuyển tiếp | 1 màn hình khách và 1 màn hình nhân viên, kèm máy in, đầu đọc | 2 ngõ hình, nhiều USB, cổng COM cho thiết bị quầy | ARK-1123H (1 COM RS-232/422/485) hoặc dòng ARK-1551 khi cần 4 COM |
| Biển hiệu quảng cáo cỡ lớn, video wall | Video 4K, ghép 2 màn hình hoặc màn hình lớn | Giải mã 4K, 2 HDMI tới 4096 × 2304, siêu mỏng, AMT | Đầu phát biển hiệu số Advantech DS-081GB-U4A1E (dày 19 mm, Core i5) |
| Chỉ dẫn lối đi, thông báo an ninh | Hình tĩnh và video ngắn, lặp theo lịch | Player nhẹ, quản lý nội dung tập trung | ARK-1123H khi nội dung Full HD; DS-081GB khi nội dung 4K |
Với dự án vài trăm player, nên chuẩn hoá tối đa hai model: một cho FIDS, một cho biển hiệu số. Càng ít model, ảnh hệ điều hành càng ít, kho dự phòng càng gọn và IT càng dễ thay thế nóng. Về quản lý từ xa, bài Advantech DeviceOn mô tả kiến trúc agent–server: mỗi player chạy một agent gửi nhiệt độ, tình trạng ổ đĩa, tiến trình về máy chủ; người quản trị khởi động lại, cập nhật phần mềm và khoá màn hình theo nhóm.
4. Ba ví dụ triển khai
Ví dụ 1: Thay toàn bộ player FIDS bằng máy tính nhúng không quạt
Bài toán: nhà ga có 300 màn hình FIDS chạy bằng máy tính mini văn phòng, sau ba năm hỏng quạt và ổ cứng nhiều, mỗi lần thay phải mở hộp trên tường và cài lại từ đầu. Thiết bị: ARK-1123H gắn VESA sau từng màn hình, mSATA làm ổ hệ thống, bật auto power-on và watchdog trong BIOS, cài agent DeviceOn. Kết quả kỳ vọng: hết hỏng do quạt và ổ quay, máy tự lên sau mất điện, IT thấy trạng thái từng máy trên sơ đồ và khởi động lại từ xa.
Ví dụ 2: Biển hiệu quảng cáo 4K ở sảnh đến
Bài toán: đơn vị khai thác thương mại lắp bốn màn hình 4K cỡ lớn ở sảnh đến, phát video quảng cáo theo lịch, cần bật tắt theo giờ và cập nhật nội dung từ văn phòng. Thiết bị: DS-081GB-U4A1E cho mỗi màn hình, dày 19 mm gắn ngay sau lưng màn hình, hai HDMI tới 4096 × 2304, Intel AMT để bật tắt và vào BIOS từ xa, watchdog 255 mức. Kết quả kỳ vọng: nội dung 4K mượt, lịch phát tự động, mọi máy quản trị từ một phần mềm CMS.
Ví dụ 3: Màn hình trên cột băng chuyền hành lý
Bài toán: màn hình báo số chuyến trên mười băng chuyền treo cao gần trần, máy cũ tắt vì quá nhiệt vào buổi trưa. Thiết bị: ARK-1123H chịu tới 60 °C khi dùng mSATA và RAM nhiệt độ rộng, hộp lắp có khe thoát nhiệt, giắc nguồn có ren, cáp HDMI ngắn. Kết quả kỳ vọng: hết tắt máy vì nhiệt, thợ không phải lên thang mỗi tuần.
Chọn thiết bị cho máy tính nhúng cho hệ thống thông tin sân bay

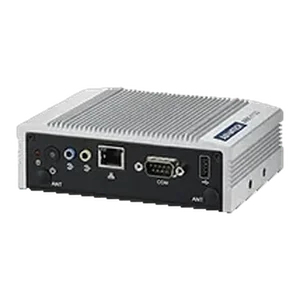

Với player FIDS số lượng lớn, bắt đầu từ danh mục máy tính nhúng. Advantech ARK-1123H dùng Celeron J1900 bốn nhân, hai HDMI độc lập, hai LAN gigabit, một cổng RS-232/422/485, khe mPCIe toàn kích thước cho Wi-Fi, khe mSATA, bộ gá VESA hoặc ray DIN, giắc DC có ren, dải nhiệt -20 tới 60 °C khi dùng mSATA, RAM nhiệt độ rộng và có luồng gió 0,7 m/s; hãng hỗ trợ SUSIAccess và API phần mềm nhúng để giám sát từ xa.
Với biển hiệu số 4K, chuyển sang danh mục bảng hiệu kỹ thuật số. Đầu phát DS-081GB-U4A1E dùng Core i5-6300U, DDR4 tới 32 GB, hai HDMI 1.4 tới 4096 × 2304, hai LAN gigabit có Intel AMT trên LAN 1, bốn USB 3.0, một RS-232, khay SSD 2,5 inch và mSATA, nguồn 19 V DC, watchdog 255 mức, chứng chỉ CE, FCC Class B, UL/CB. Nếu chưa rõ vị trí nào cần dải nhiệt hay ngõ hình gì, dùng công cụ chọn máy theo điều kiện lắp đặt để lọc sơ bộ, rồi gửi bảng vị trí màn hình cho kỹ thuật IPC247 đối chiếu vòng đời cung ứng trước khi lập hồ sơ.
Câu hỏi thường gặp về máy tính nhúng cho hệ thống thông tin sân bay
Một máy tính nhúng chạy được bao nhiêu màn hình FIDS?
Phụ thuộc số ngõ hình độc lập của máy. ARK-1123H có hai HDMI độc lập nên chạy được hai màn hình với hai nội dung khác nhau, ví dụ bảng đến và bảng đi cạnh nhau. DS-081GB có hai HDMI tới 4096 × 2304, phù hợp một màn hình lớn 4K hoặc hai màn hình Full HD. Cần nhiều hơn thì dùng nhiều máy hoặc bộ chia tín hiệu, không nên dùng một máy kéo bốn màn hình bằng cáp dài.
Vì sao không dùng đầu Android hoặc máy tính mini văn phòng cho FIDS?
Đầu Android giá rẻ thường không có cơ chế tự bật lại sau mất điện, không có watchdog phần cứng và hãng đổi model liên tục, khó thay thế đồng bộ. Máy tính mini văn phòng có quạt, hút bụi trong hộp kín và không chịu được nhiệt tích tụ sau màn hình. Máy tính nhúng công nghiệp giải quyết cả ba điểm đó, chi phí cao hơn lúc mua nhưng thấp hơn khi tính cả bảo trì trong 5 năm.
Máy sau màn hình FIDS có cần dải nhiệt rộng không?
Nhà ga có điều hoà nên nhiệt độ phòng khoảng 25 °C, nhưng máy nằm trong hộp kín sau màn hình có thể nóng hơn phòng 10–15 °C. Vì vậy nên chọn máy chịu được tối thiểu 50 °C. ARK-1123H chịu -20 tới 60 °C khi dùng mSATA và RAM nhiệt độ rộng; DS-081GB chịu 0 tới 40 °C với luồng gió 0,7 m/s nên cần hộp có khe thoát nhiệt hoặc treo hở phía sau màn hình.
Quản lý từ xa hàng trăm máy FIDS bằng cách nào?
Có hai lớp. Lớp phần cứng: Intel AMT trên DS-081GB cho phép bật, tắt, vào BIOS từ xa ngay cả khi hệ điều hành treo. Lớp phần mềm: agent DeviceOn của Advantech gửi nhiệt độ, tình trạng ổ đĩa và tiến trình về máy chủ, cho phép khởi động lại, cập nhật và khoá màn hình theo nhóm. Dự án nên yêu cầu cả hai ngay trong hồ sơ kỹ thuật.
