Máy tính công nghiệp Siemens SIMATIC IPC có tại IPC247 gồm bảy model thuộc ba họ Rack, Box, Panel PC và một thin client; chọn model theo ứng dụng: HMI tại máy dùng Panel PC IPC377E hoặc IPC677E, SCADA phòng điều khiển dùng Rack IPC347E, thu dữ liệu trong tủ điện dùng Box IPC327E hoặc IPC427E, thị giác máy và AI cấp máy dùng IPC627E hoặc IPC677E. Bài này là bảng tra thương mại: từ bốn nhóm ứng dụng thường gặp, đi tới họ máy rồi tới model cụ thể đang phân phối, kèm so sánh nhanh ba model được hỏi nhiều nhất và thông tin cần gửi để nhận báo giá. Khái niệm SIMATIC IPC và đặc điểm từng họ máy đã có ở bài giới thiệu máy tính SIMATIC IPC Siemens, bài này không nhắc lại.
1. Bốn nhóm ứng dụng thường gặp của máy tính công nghiệp Siemens
Yêu cầu của người mua máy tính công nghiệp Siemens tại Việt Nam gần như luôn rơi vào một trong bốn nhóm sau. Xác định đúng nhóm trước, họ máy và model sẽ hiện ra theo.
- HMI tại máy: màn hình cảm ứng gắn mặt tủ hoặc tay đỡ, chạy WinCC Runtime Advanced hoặc phần mềm HMI khác, người vận hành đứng trước máy. Cần mặt trước kín bụi nước, kính chịu hoá chất, cảm ứng dùng được khi đeo găng.
- SCADA phòng điều khiển: máy chủ WinCC Professional hoặc SCADA hãng khác, lưu dữ liệu lịch sử, xuất nhiều màn hình, cắm card giao tiếp. Cần khe mở rộng, ổ lưu trữ lớn, nguồn AC, chỗ lắp trong tủ rack.
- Thu dữ liệu trong tủ điện: máy hộp đọc PLC, đồng hồ điện, cân, rồi đẩy lên MES hoặc đám mây. Cần nguồn 24 V DC, không quạt, nhỏ, lắp tường hoặc DIN rail, chịu nhiệt trong tủ kín.
- Thị giác máy và AI cấp máy: xử lý ảnh, điều khiển chuyển động, chạy bộ điều khiển mềm cùng ứng dụng Windows. Cần CPU nhiều nhân, RAM lớn, khe PCIe cho card thu ảnh, ổ NVMe, quản trị từ xa.
2. Yêu cầu kỹ thuật theo từng ứng dụng
Bảng dưới liệt kê tiêu chí kỹ thuật theo bốn nhóm ứng dụng. Cột nào không quan trọng với ứng dụng thì ghi rõ, để tránh trả tiền cho tính năng không dùng.
| Tiêu chí | HMI tại máy | SCADA phòng điều khiển | Thu dữ liệu tủ điện | Thị giác máy, AI |
|---|---|---|---|---|
| Dải nhiệt vận hành | Tới 45 °C, mặt trước chịu nắng gián tiếp | 0–40 °C, phòng có điều hoà | 0–50 °C hoặc 0–55 °C trong tủ kín | 0–50 °C, có tính tới nhiệt từ card mở rộng |
| Rung, sốc | Lắp trên thân máy, cần vỏ kim loại, khoá cắm | Thấp, lắp ray rack | Trung bình, lắp tường hoặc DIN rail | Trung bình, lắp trong tủ máy |
| Bụi, ẩm (IP) | Mặt trước IP65, phía sau IP20–IP40 | IP20–IP30 | IP20–IP30, tủ kín bảo vệ | IP20–IP30 |
| Nguồn | 24 V DC | 100–240 V AC, có UPS | 24 V DC từ nguồn tủ | 24 V DC hoặc AC tuỳ vị trí |
| Cổng | 2 LAN, COM cho máy quét, USB | 2 LAN trở lên, nhiều khe PCI/PCIe | 2 LAN, COM RS-232/485, USB | 3 LAN, PCIe, USB 3.1, DisplayPort |
| Làm mát | Không quạt ưu tiên | Có quạt lọc bụi chấp nhận được | Không quạt bắt buộc | Không quạt nếu tải cho phép |
| Vận hành 24/7 | Watchdog, pin CMOS thay nóng | RAID 1, ổ dự phòng, DiagMonitor | Watchdog, SSD hoặc CFast không bộ phận quay | RAID 1, NVMe, Intel AMT quản trị từ xa |
| Chứng chỉ | CE, UL; ATEX với thin client vùng nguy hiểm | CE, UL | CE, UL | CE, UL |
3. Bảng ứng dụng, họ máy và model có tại IPC247
Từ bảng yêu cầu ở trên, mỗi ứng dụng đối chiếu được với một họ máy và một hoặc hai model đang phân phối. Thông số nêu theo mô tả sản phẩm tại IPC247; cấu hình khác tra theo mã đặt hàng Siemens.
| Ứng dụng | Họ máy | Model tại IPC247 | Lý do chọn |
|---|---|---|---|

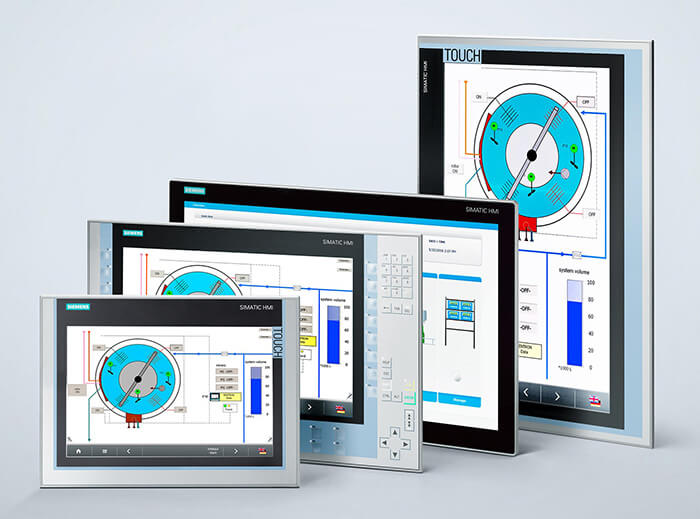

| HMI tại máy, cấu hình cơ bản | Panel PC | IPC377E màn 12, 15, 19 inch | Celeron N3160 không quạt, mặt trước IP65, 24 V DC, 2 LAN, 4 COM, RAM 4–8 GB |
| HMI tại máy, hiệu năng cao | Panel PC | IPC677E màn 19, 22, 24 inch | Core i thế hệ 8 tới 6 nhân, DDR4 tới 64 GB, RAID 1, 3 LAN Gigabit, khe PCI/PCIe |
| Hiển thị từ xa cho IPC hoặc máy chủ | Thin client | ITC1500 | Màn 15,6 inch đa điểm, đặt cách máy tính tới 100 m, hỗ trợ RDP, VNC, Sm@rtServer, có bản cho vùng nguy hiểm |

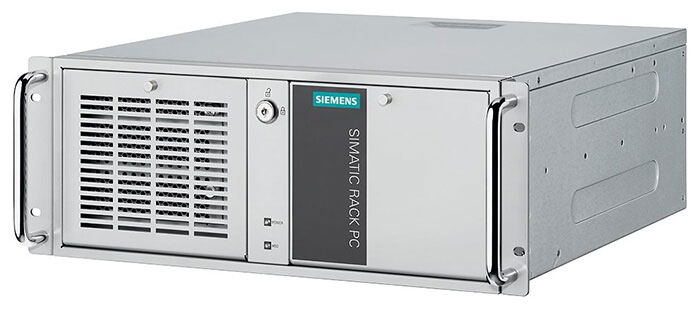

| SCADA, máy chủ WinCC, trạm kỹ thuật | Rack IPC | IPC347E | Rack 19 inch 4U, Pentium hoặc Core i5, 4 PCI và 3 PCIe, HDD 1 TB hoặc SSD 256 GB, 100–240 V AC |
| Thu dữ liệu tủ điện, HMI nhỏ | Box IPC | IPC327E | Celeron N3160, RAM 4–8 GB, 24 V DC, không quạt, 0–50 °C, 254 × 140 × 75 mm |
| Điều khiển cấp máy, bộ điều khiển mềm | Box IPC | IPC427E | Celeron G3902 tới Core i5, Xeon; RAM 4–16 GB; không quạt; 0–55 °C; CFast hoặc SSD |
| Thị giác, điều khiển chuyển động, robot | Box IPC | IPC627E | Core i7-8700 hoặc i3-8100, RAM tới 64 GB, nguồn AC hoặc 24 V DC, Intel AMT |
| Thị giác kèm vận hành tại máy | Panel PC | IPC677E | PCIe 3.0 cho card thu ảnh, M.2 NVMe, 6 USB 3.1, làm việc tới 45 °C |
So sánh nhanh IPC327E, IPC427E và IPC677E
Ba model này chiếm phần lớn yêu cầu gửi về IPC247: hai máy hộp cùng cỡ nhưng khác hiệu năng, và một Panel PC cao cấp. Ô ghi "theo mã đặt hàng" là thông số Siemens quy định theo từng tổ hợp, cần tra khi báo giá.
| Tiêu chí | IPC327E | IPC427E | IPC677E |
|---|---|---|---|
| Họ máy | Box IPC cơ bản | Box IPC nhúng hiệu năng cao | Panel PC cao cấp |
| CPU | Celeron N3160 | Celeron G3902, Core i3, Core i5, Xeon | Celeron, Core i3, Core i7 thế hệ 8, tới 6 nhân 12 luồng |
| RAM | 4–8 GB | 4–16 GB | DDR4 tới 64 GB |
| Làm mát | Không quạt | Không quạt, tản nhiệt hai bên | Theo mã đặt hàng |
| Nguồn | 24 V DC | 24 V DC | Theo mã đặt hàng |
| Dải nhiệt vận hành | 0–50 °C | 0–55 °C | Tới 45 °C |
| Màn hình | Không, nối màn ngoài | Không, nối màn ngoài | 19, 22, 24 inch full HD, đa điểm |
| Mạng, mở rộng | Theo mã đặt hàng | Theo mã đặt hàng | 3 LAN Gigabit IE/PN, 2 PCI hoặc 2 PCIe, USB 3.1, DisplayPort, DVI-D |
| Lưu trữ | Theo mã đặt hàng | CFast hoặc SSD, không bộ phận quay | SSD M.2 NVMe hoặc SATA, RAID 1 tích hợp |
| Kích thước | 254 × 140 × 75 mm, 2 kg | 262 × 139,7 × 55,5 mm | Theo cỡ màn |
| Dùng cho | Gom dữ liệu, HMI nhỏ, cổng MES | Điều khiển vòng kín, bộ điều khiển mềm, WinCC RT Advanced, xử lý nước, đóng tàu | Trạm vận hành đồ hoạ mạnh, thị giác, đo lường, điều khiển phức tạp |
4. Ví dụ chọn model theo ứng dụng
Trạm đóng gói thực phẩm cần HMI tại máy. Bài toán: máy đóng gói đặt trong khu vực rửa hàng ngày, người vận hành đeo găng, phần mềm HMI là WinCC Runtime Advanced với vài trăm tag. Thiết bị: Panel PC IPC377E 15 inch, mặt trước IP65 kính chống hoá chất, cảm ứng điện trở dùng được với găng, lắp mặt tủ inox, nguồn 24 V DC từ tủ. Kết quả kỳ vọng: một khối HMI không quạt, không cần máy tính rời trong tủ, thay thế bằng model cùng mã khi hết vòng đời.
Phòng điều khiển nhà máy nhựa cần SCADA và hai màn hình phụ ngoài xưởng. Bài toán: WinCC Professional giám sát tám máy ép, lưu dữ liệu một năm, đồng thời trưởng ca ngoài xưởng cần xem cùng giao diện. Thiết bị: Rack IPC347E ổ HDD 1 TB làm máy chủ, hai thin client ITC1500 gắn mặt tủ ngoài xưởng cách máy chủ dưới 100 m, hiển thị qua RDP hoặc Sm@rtServer. Kết quả kỳ vọng: một máy chủ duy nhất cần bảo trì, các điểm hiển thị ngoài xưởng không có ổ cứng và hệ điều hành riêng.
Máy kiểm tra thị giác sản phẩm cơ khí. Bài toán: hai camera GigE chụp chi tiết sau gia công, phần mềm thị giác cần CPU nhiều nhân và RAM 32 GB, kỹ sư ở xa cần khởi động lại máy khi phần mềm treo. Thiết bị: Box IPC627E CPU Core i7-8700, RAM tới 64 GB, Intel AMT cho bật tắt và cập nhật BIOS từ xa, nguồn 24 V DC. Kết quả kỳ vọng: máy xử lý ảnh nằm trong tủ máy, quản trị từ xa mà không cần cử người tới hiện trường.
Chọn thiết bị máy tính công nghiệp Siemens tại IPC247
Toàn bộ model trong bài nằm ở danh mục máy tính công nghiệp Siemens của IPC247. Để nhận báo giá đúng mã đặt hàng ngay lần đầu, yêu cầu cần có năm thông tin: nhóm ứng dụng (HMI, SCADA, thu dữ liệu, thị giác), vị trí lắp và nguồn cấp, phần mềm sẽ chạy (WinCC phiên bản nào, có Software Controller hay không), số cổng mạng và card cần cắm, số lượng và thời điểm cần hàng. Kỹ sư IPC247 đối chiếu với tổ hợp Siemens đang sản xuất và báo thời gian giao theo cấu hình.
Nếu bài toán chưa gắn với hệ SIMATIC, nên lọc theo điều kiện lắp đặt bằng công cụ chọn máy theo điều kiện lắp đặt để so với máy tính công nghiệp Advantech, Cincoze trước khi quyết định. Phần tích hợp với TIA Portal, PROFINET và bộ điều khiển mềm được giải thích ở bài SIMATIC IPC là gì; ứng dụng theo ngành có ở bài ứng dụng máy tính công nghiệp Siemens. Trang chuyên về Siemens cùng hệ thống IPC247 là maytinhsiemens.com.
Câu hỏi thường gặp về máy tính công nghiệp Siemens
Model máy tính công nghiệp Siemens nào phù hợp cho tủ điện nhỏ?
SIMATIC IPC327E: máy hộp không quạt, CPU Celeron N3160, RAM 4–8 GB, nguồn 24 V DC, dải nhiệt 0–50 °C, kích thước 254 × 140 × 75 mm, nặng khoảng 2 kg. Đủ cho trạm gom dữ liệu, HMI nhỏ hoặc cổng kết nối lên MES. Khi cần chạy bộ điều khiển mềm hoặc xử lý nặng hơn, nâng lên IPC427E cùng kích cỡ nhưng CPU tới Core i5, Xeon và RAM 16 GB.
IPC377E khác IPC677E ở đâu?
Cả hai là Panel PC có màn cảm ứng, mặt trước IP65. IPC377E là dòng cơ bản: Celeron N3160 không quạt, màn 12, 15, 19 inch cảm ứng điện trở, RAM 4–8 GB, 4 cổng COM, 24 V DC, dùng cho HMI tại máy và trạm lắp ráp. IPC677E là dòng cao cấp: Core i thế hệ 8 tới 6 nhân, RAM DDR4 tới 64 GB, màn 19, 22, 24 inch full HD đa điểm, khe PCI/PCIe, RAID 1, 3 cổng Gigabit, dùng cho trạm vận hành cần đồ hoạ mạnh, thị giác hoặc đo lường.
Máy tính công nghiệp Siemens có sẵn hàng tại Việt Nam không?
IPC247 phân phối SIMATIC IPC tại Việt Nam với các model IPC327E, IPC427E, IPC627E, IPC347E, IPC377E, IPC677E và ITC1500. Siemens sản xuất theo mã đặt hàng gồm phần cứng, hệ điều hành và phần mềm, nên thời gian giao phụ thuộc tổ hợp chọn; cấu hình phổ biến có thời gian ngắn hơn cấu hình đặc biệt. Khi gửi yêu cầu cần nêu rõ cấu hình để được báo thời gian giao chính xác.
Có cần mua WinCC kèm máy tính công nghiệp Siemens không?
Không bắt buộc. SIMATIC IPC chạy Windows và cài được phần mềm SCADA hoặc HMI của hãng khác. Nếu muốn dùng WinCC Runtime Advanced, Professional hoặc Unified thì bản quyền tính theo số tag và là mã đặt hàng riêng; Siemens có tuỳ chọn cài sẵn trên máy. Nên chốt phần mềm ngay khi báo giá để nhận máy về là chạy được.
