SIMATIC IPC là máy tính công nghiệp của Siemens được thiết kế như một thành phần của hệ tự động hoá SIMATIC: TIA Portal nhận diện máy như một trạm trong dự án, cổng mạng chạy PROFINET, và trên máy chạy được WinCC hoặc bộ điều khiển mềm S7-1500 Software Controller. Phần cứng bên trong vẫn là CPU Intel, RAM, SSD như máy tính công nghiệp hãng khác; khác biệt nằm ở lớp tích hợp phần mềm, mạng và chẩn đoán với PLC S7, HMI và công cụ kỹ thuật của Siemens. Bài này đi vào đúng lớp tích hợp đó: mỗi thành phần của hệ SIMATIC giao tiếp với IPC như thế nào, cần chuẩn bị gì về kỹ thuật, và khi nào nên chọn máy tính công nghiệp Siemens thay cho tổ hợp PLC S7 cộng máy tính hãng khác. Tổng quan các họ máy Rack, Box, Panel PC đã có ở bài giới thiệu máy tính SIMATIC IPC Siemens, bài này không nhắc lại.
1. SIMATIC IPC nằm ở đâu trong hệ SIMATIC
SIMATIC là tên chung cho dải sản phẩm tự động hoá của Siemens: PLC S7-1200 và S7-1500, I/O phân tán ET 200, màn hình HMI, mạng PROFINET, phần mềm TIA Portal và WinCC. Trong dải đó, IPC là lớp thiết bị chạy hệ điều hành đầy đủ (Windows hoặc Linux) và đảm nhận ba việc mà PLC hay HMI Panel không làm được: chạy phần mềm kỹ thuật và giám sát (TIA Portal, WinCC), chạy bộ điều khiển mềm thay PLC phần cứng, và làm nền cho ứng dụng cấp máy như thị giác, đo lường, lưu dữ liệu, kết nối lên MES hay đám mây.
Bảng dưới liệt kê từng thành phần của hệ SIMATIC và vai trò của IPC đối với thành phần đó.
| Thành phần hệ SIMATIC | Chức năng | Vai trò của SIMATIC IPC |
|---|---|---|
| TIA Portal (STEP 7, WinCC) | Phần mềm kỹ thuật thống nhất để cấu hình PLC, HMI, mạng, biến tần | Là trạm kỹ thuật chạy TIA Portal; đồng thời là một đối tượng trong dự án khi chạy WinCC Runtime hoặc Software Controller |
| PLC S7-1200, S7-1500 | Điều khiển logic, chuyển động, an toàn | Trao đổi dữ liệu với PLC qua PROFINET hoặc OPC UA để giám sát, lưu trữ, phân tích |
| S7-1500 Software Controller | Bộ điều khiển mềm, tập lệnh và cách lập trình như S7-1500 | Chạy trên SIMATIC IPC, tách khỏi Windows; Windows khởi động lại hay lỗi, chương trình điều khiển vẫn chạy |
| PROFINET, PROFIBUS | Mạng cấp trường thời gian thực nối PLC, ET 200, biến tần, HMI | Cổng Ethernet IE/PN trên IPC tham gia mạng PROFINET; PROFIBUS qua card giao tiếp CP cắm khe PCIe |
| WinCC Runtime (Advanced, Professional, Unified) | Phần mềm HMI và SCADA | Panel PC chạy WinCC làm HMI tại máy; Rack IPC chạy WinCC Server cho phòng điều khiển |
| SIMATIC IPC DiagBase, DiagMonitor | Giám sát tình trạng phần cứng IPC | Theo dõi nhiệt độ, quạt, ổ đĩa, watchdog; DiagMonitor gửi cảnh báo về PLC, SCADA hoặc email qua OPC UA, SNMP |
| HMI Panel, thin client ITC | Vận hành tại máy | ITC hiển thị giao diện từ IPC qua mạng; HMI Panel và IPC cùng nằm trong một dự án TIA Portal |
2. Yêu cầu kỹ thuật khi tích hợp IPC vào hệ SIMATIC
Tích hợp tốt hay không phụ thuộc vào việc chọn đúng cấu hình ngay từ mã đặt hàng, vì Siemens bán IPC theo tổ hợp phần cứng cộng hệ điều hành cộng phần mềm cài sẵn. Bảng dưới là các tiêu chí cần chốt trước khi đặt máy, kèm số liệu của các model IPC247 đang phân phối.
| Tiêu chí | Yêu cầu khi tích hợp hệ SIMATIC | Model IPC247 phân phối |
|---|---|---|
| Cổng mạng | Tối thiểu 2 cổng Gigabit, tách mạng PROFINET cấp máy khỏi mạng nhà máy | IPC377E, IPC347E có 2 cổng; IPC677E có 3 cổng Gigabit IE/PN |
| Hệ điều hành | Bản Windows do Siemens cấp cùng driver, đã kiểm định trên đúng model | Windows 10 Enterprise LTSC hoặc LTSB 64-bit trên IPC627E, IPC347E, IPC377E |
| Bộ điều khiển mềm | Chỉ một số model được Siemens hỗ trợ chạy S7-1500 Software Controller | IPC427E nêu rõ dùng được cho bộ điều khiển mềm; model khác hỏi trước khi đặt |
| Dải nhiệt | Theo vị trí lắp: tủ điện không quạt hay phòng điều khiển có điều hoà | IPC327E 0–50 °C, IPC427E 0–55 °C, IPC677E tới 45 °C |
| Nguồn | 24 V DC trong tủ điện; 100–240 V AC ở phòng điều khiển | IPC327E, IPC377E 24 V DC; IPC627E có cả AC lẫn 24 V DC; IPC347E 100–240 V AC |
| Vận hành 24/7 | Không quạt ở cấp máy, watchdog, RAID 1 cho máy chủ WinCC | IPC327E, IPC427E, IPC377E không quạt; IPC677E có RAID 1 tích hợp |
| Khe mở rộng | Khe PCI/PCIe cho card CP, card thu ảnh, card đo lường | IPC347E 4 PCI và 3 PCIe; IPC677E 2 PCI hoặc 2 PCIe |
| Quản trị từ xa | Bật tắt, cập nhật BIOS khi hệ điều hành lỗi | IPC627E, IPC677E có Intel AMT |
| Chứng chỉ | CE, UL; ATEX hoặc hàng hải nếu vị trí lắp yêu cầu | ITC1500 có phiên bản cho khu vực nguy hiểm |
Hai điểm hay bị bỏ sót khi lập dự toán: bản quyền WinCC Runtime tính theo số tag và phải mua kèm; S7-1500 Software Controller là một mã sản phẩm riêng, không nằm trong giá máy.
3. Khi nào chọn SIMATIC IPC thay cho PLC cộng máy tính hãng khác
Có ba cách bố trí lớp máy tính trong một hệ điều khiển dùng PLC S7. Bảng dưới so sánh theo mức tích hợp, công cụ và đầu mối hỗ trợ.
| Phương án | Cách kết nối | Ưu điểm | Hạn chế |
|---|---|---|---|
| A. PLC S7 + máy tính công nghiệp hãng khác (Advantech, Cincoze, AAEON) | Máy tính đọc dữ liệu PLC qua OPC UA hoặc giao thức S7; cấu hình máy tính nằm ngoài dự án TIA Portal | Nhiều cấu hình cổng COM, PoE, dải nhiệt rộng; chi phí thấp hơn; dễ thay thế | Hai bộ công cụ, hai đầu mối bảo hành; tình trạng máy tính không hiện trong hệ chẩn đoán SIMATIC |
| B. PLC S7 + SIMATIC IPC | IPC là trạm trong dự án TIA Portal; WinCC Runtime cài sẵn; DiagMonitor báo trạng thái máy về PLC hoặc SCADA | Một dự án quản lý cả PLC, HMI, IPC; một đầu mối Siemens; hệ điều hành đã kiểm định | Ít lựa chọn cấu hình; giá cao hơn; mỗi tổ hợp là một mã đặt hàng |
| C. SIMATIC IPC chạy S7-1500 Software Controller | Bỏ PLC phần cứng; IPC vừa điều khiển thời gian thực, vừa chạy HMI và ứng dụng Windows | Giảm một thiết bị trong tủ; chương trình vẫn viết trong STEP 7; phần điều khiển tách khỏi Windows | Chỉ model được hỗ trợ; cần đánh giá riêng khi có yêu cầu an toàn chức năng |
Quy tắc chọn: nếu nhà máy đã chuẩn hoá trên TIA Portal, đội bảo trì chỉ dùng công cụ Siemens, hoặc dự án yêu cầu một hãng cho toàn bộ chuỗi điều khiển, chọn B hoặc C. Nếu máy tính chỉ làm việc độc lập như gom dữ liệu Modbus từ đồng hồ điện, chạy phần mềm thị giác của hãng thứ ba, làm kiosk hay trạm cân, phương án A hợp lý hơn về chi phí và cấu hình. Ranh giới giữa hai loại thiết bị được phân tích riêng ở bài 5 điểm khác biệt giữa máy tính công nghiệp và PLC.
4. Ví dụ triển khai SIMATIC IPC trong hệ SIMATIC
Trạm kỹ thuật kiêm máy chủ WinCC. Bài toán: dây chuyền dùng ba PLC S7-1500, cần một máy vừa để kỹ sư mở TIA Portal nạp chương trình, vừa chạy WinCC Professional lưu dữ liệu vận hành. Thiết bị: Rack IPC SIMATIC IPC347E đặt tủ rack phòng điều khiển, CPU tới Core i5, ổ HDD 1 TB hoặc SSD 256 GB, hai cổng Ethernet tách mạng điều khiển và mạng văn phòng. Kết quả kỳ vọng: một dự án TIA Portal chứa cả PLC, HMI và IPC; kỹ sư chẩn đoán toàn hệ từ một màn hình.
Máy đóng gói dùng Software Controller. Bài toán: máy đóng gói cần điều khiển chuyển động nhiều trục, đồng thời chạy phần mềm kiểm tra nhãn bằng camera trên cùng một máy tính trong tủ 24 V DC. Thiết bị: Box IPC SIMATIC IPC427E không quạt, CPU Core i5 hoặc Xeon, RAM tới 16 GB, dải nhiệt 0–55 °C, chạy S7-1500 Software Controller cho phần điều khiển và Windows cho phần thị giác. Kết quả kỳ vọng: tủ điện bớt một PLC, chương trình điều khiển vẫn viết và bảo trì bằng STEP 7.
Trạm vận hành tại máy có chẩn đoán tập trung. Bài toán: nhà máy có mười trạm HMI, mỗi lần một máy tính lỗi ổ cứng thì dừng cả trạm mà bảo trì không biết trước. Thiết bị: Panel PC IPC677E chạy WinCC Runtime Advanced, RAID 1 tích hợp, DiagMonitor gửi cảnh báo nhiệt độ, ổ đĩa, watchdog về SCADA qua OPC UA. Kết quả kỳ vọng: bảo trì biết ổ đĩa sắp hỏng, thay trong ca nghỉ, không dừng trạm ngoài kế hoạch.
Chọn thiết bị SIMATIC IPC tích hợp với hệ SIMATIC

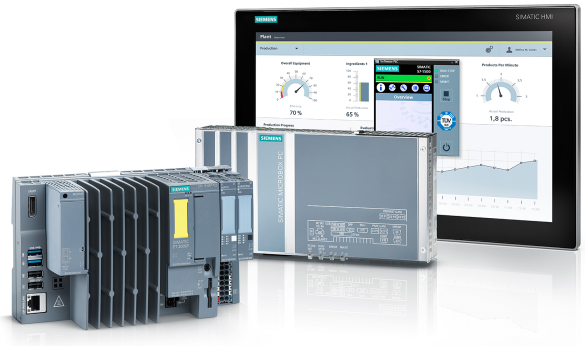

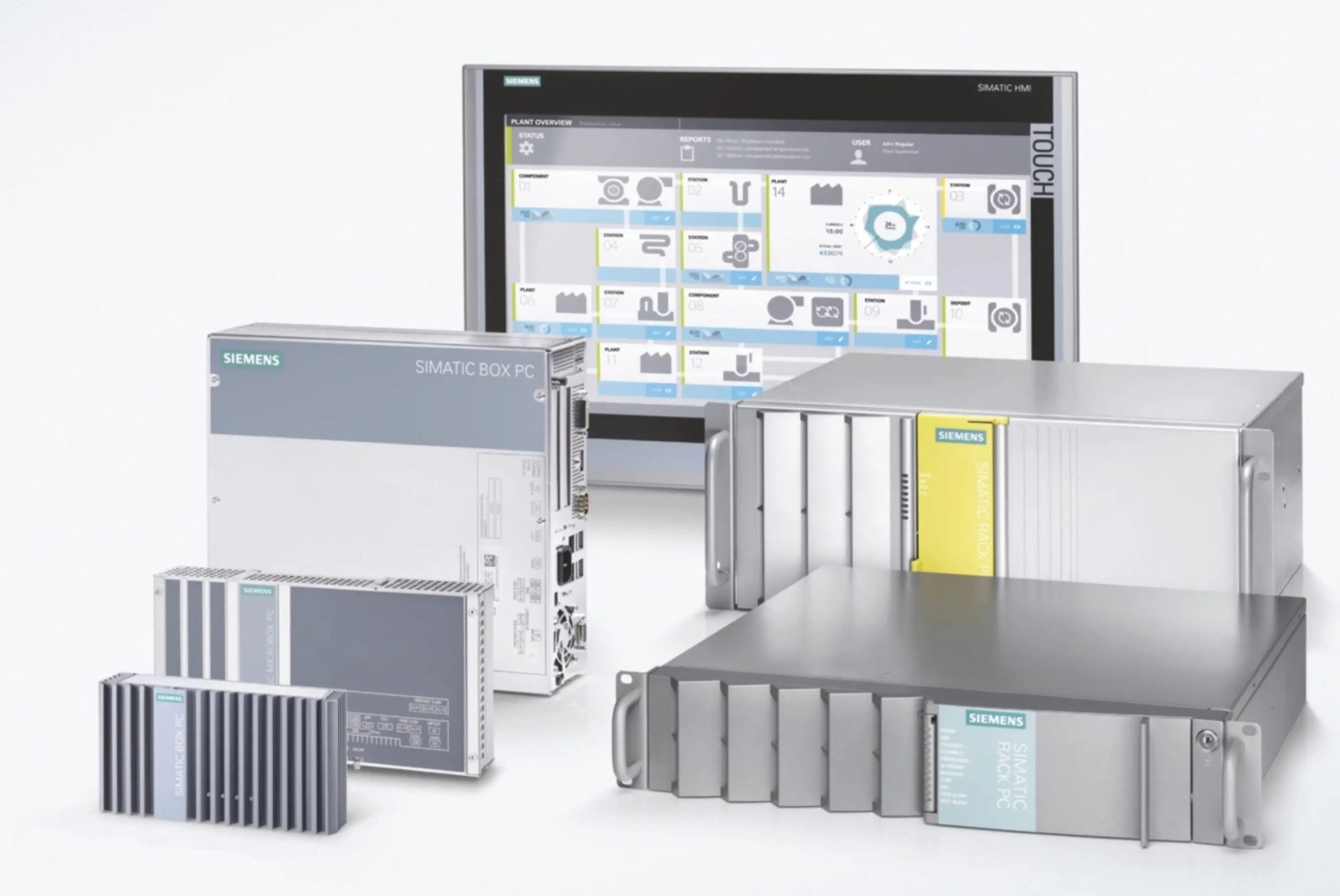

IPC247 phân phối SIMATIC IPC trong danh mục máy tính công nghiệp Siemens: Rack IPC347E cho trạm kỹ thuật và máy chủ WinCC; Box IPC327E, IPC427E, IPC627E cho tủ điện và bộ điều khiển mềm; Panel PC IPC377E, IPC677E cho HMI tại máy; thin client ITC1500 cho hiển thị từ xa. Khi gửi yêu cầu, cần nêu phiên bản TIA Portal và WinCC đang dùng, có chạy Software Controller hay không, số cổng PROFINET và card cần cắm; kỹ sư IPC247 đối chiếu với mã đặt hàng Siemens để chọn đúng tổ hợp hệ điều hành và phần mềm.
Nếu chưa chắc bài toán có cần mức tích hợp này hay chỉ cần một máy tính công nghiệp thông thường, lọc theo điều kiện lắp đặt bằng công cụ chọn máy theo điều kiện lắp đặt rồi trao đổi thêm. Bài chọn model SIMATIC IPC theo ứng dụng đi vào từng model đang có hàng; bài hệ thống tự động hoá SIMATIC mô tả toàn bộ các lớp thiết bị. Trang chuyên về Siemens cùng hệ thống IPC247 là maytinhsiemens.com.
Câu hỏi thường gặp về SIMATIC IPC
SIMATIC IPC khác máy tính công nghiệp thông thường ở điểm nào?
Phần cứng tương đương: CPU Intel, RAM, SSD, vỏ kim loại, không quạt ở dòng cấp máy. Khác biệt là lớp tích hợp: TIA Portal nhận diện IPC như một trạm trong dự án, cổng mạng chạy PROFINET, máy chạy được WinCC Runtime và S7-1500 Software Controller, phần mềm DiagMonitor báo tình trạng máy về hệ điều khiển. Máy tính hãng khác vẫn nối được với PLC S7 nhưng nằm ngoài dự án TIA Portal.
S7-1500 Software Controller có thay hoàn toàn PLC phần cứng không?
Thay được ở phần điều khiển logic và chuyển động cho các máy đơn lẻ, vì tập lệnh và cách lập trình giống S7-1500 và bộ điều khiển chạy tách khỏi Windows. Chỉ một số model SIMATIC IPC được Siemens hỗ trợ chạy Software Controller, và ứng dụng có yêu cầu an toàn chức năng cần được đánh giá riêng trước khi bỏ PLC phần cứng.
Có bắt buộc dùng TIA Portal khi mua SIMATIC IPC không?
Không. SIMATIC IPC chạy Windows hoặc Linux như máy tính công nghiệp khác, cài được SCADA, MES client hay phần mềm thị giác của hãng thứ ba. Tuy nhiên nếu không dùng TIA Portal, WinCC hay Software Controller thì lợi thế tích hợp không còn, và máy tính công nghiệp Advantech, Cincoze thường cho nhiều cấu hình hơn với chi phí thấp hơn.
DiagMonitor là gì và có cần mua thêm không?
SIMATIC IPC DiagMonitor là phần mềm giám sát phần cứng IPC: nhiệt độ, quạt, ổ đĩa, watchdog, thời gian chạy; cảnh báo được gửi về PLC, SCADA hoặc email qua OPC UA, SNMP. Bản cơ bản DiagBase đi kèm máy; DiagMonitor là bản đầy đủ có mã đặt hàng riêng, cần nêu khi báo giá nếu muốn giám sát tập trung nhiều máy.
