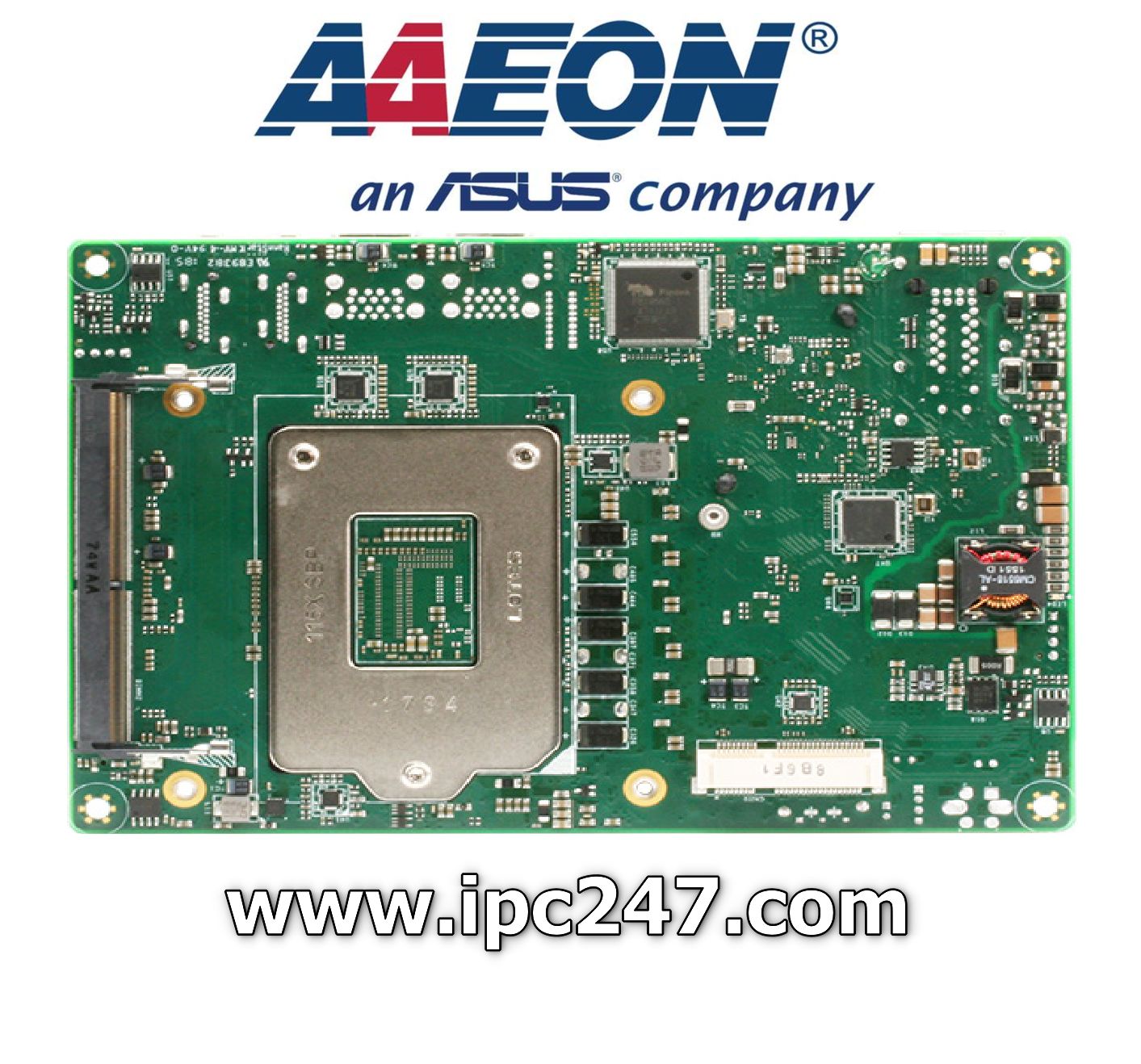

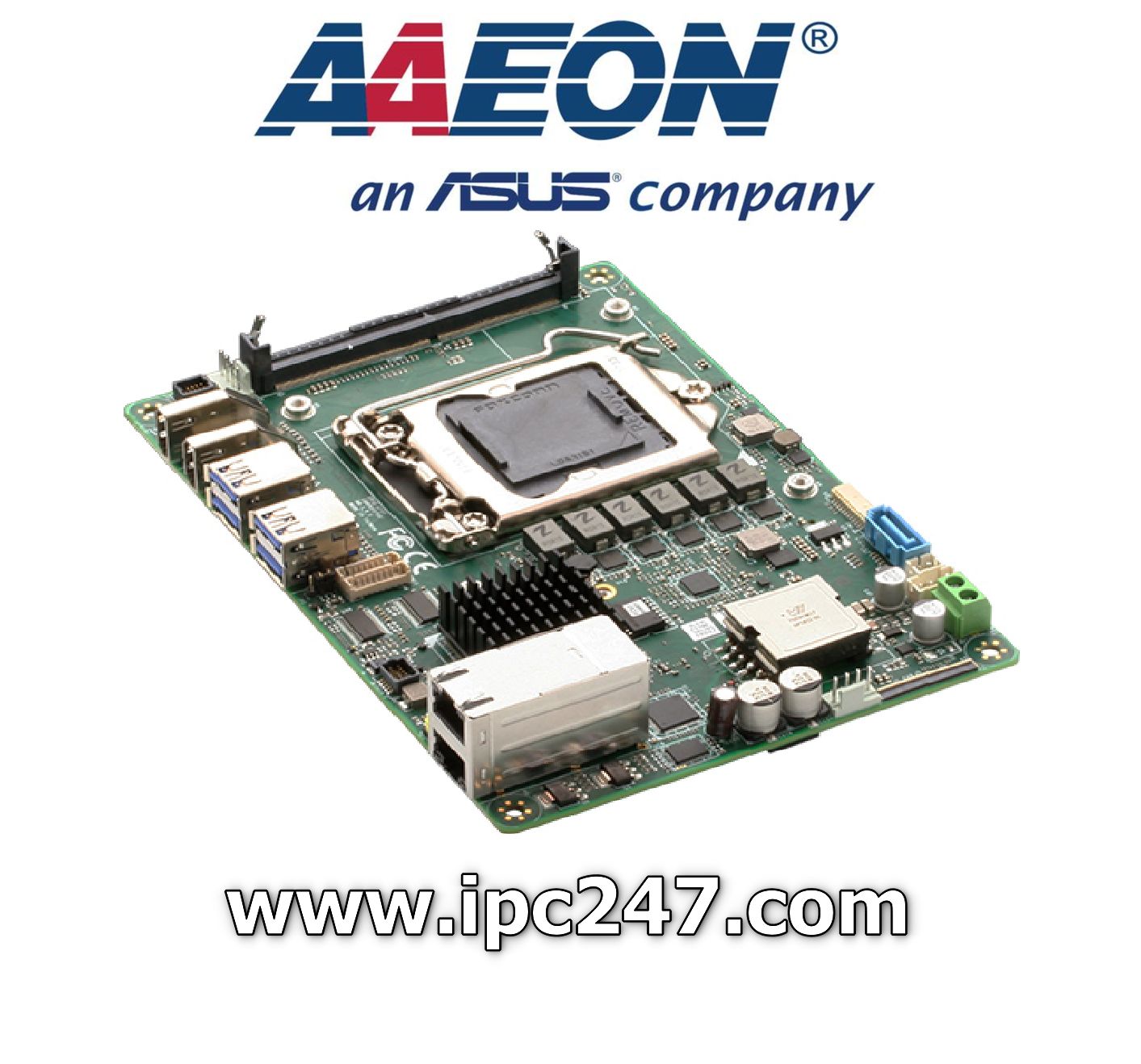

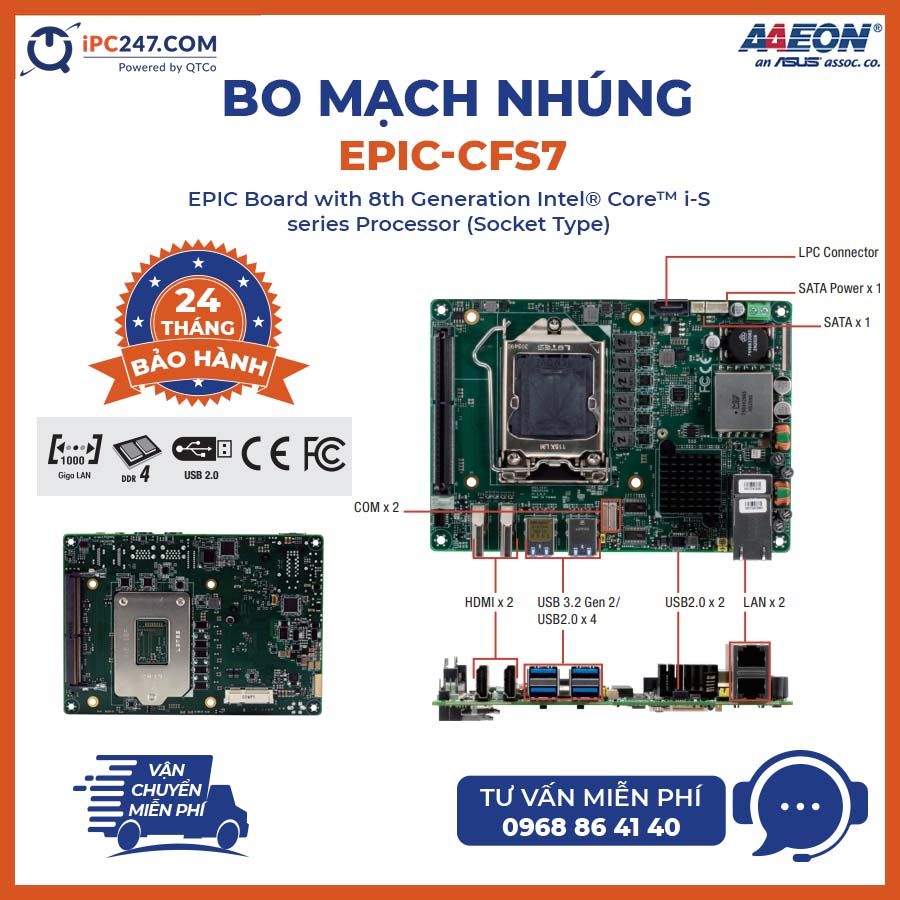

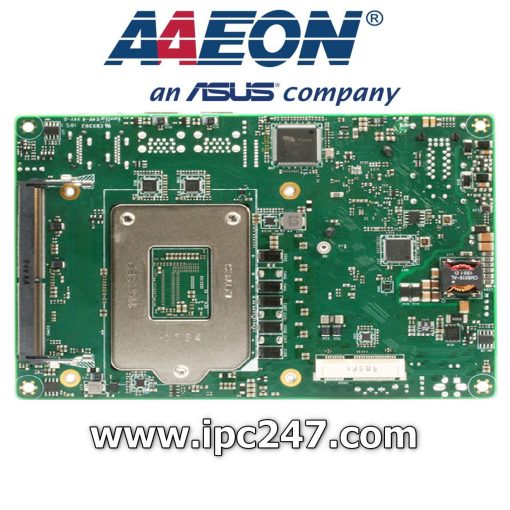

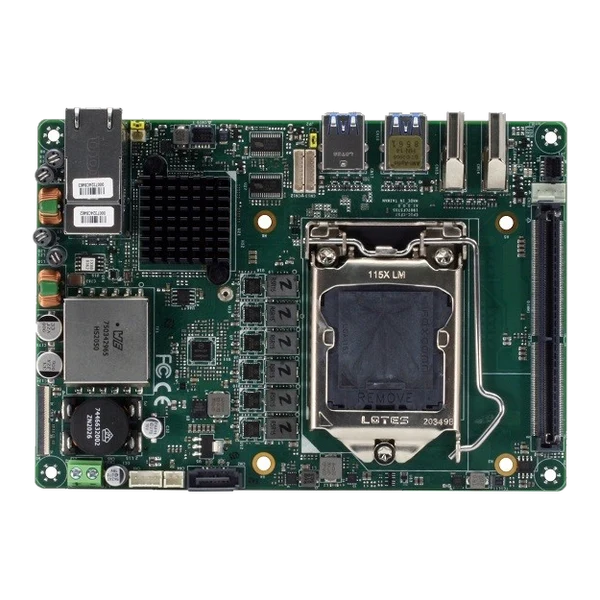

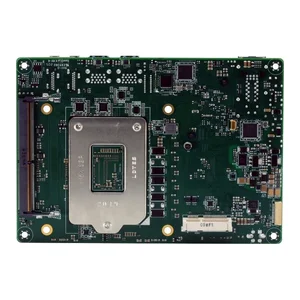

Bo mạch nhúng EPIC-CFS7
EPIC Board with 8th Generation Intel® Core™ i-S series Processor (Socket Type)
Overview
EPIC Board with 8th Generation Intel® Core™ i-S series Processor (Socket Type)
Features
- 8th Generation Intel® Core™ i-S series Processor (Socket Type)
- 12V, DDR4 (Non-ECC) SODIMM x 2, 2666MHz, up to 32 GB
- HDMI1 / HDMI2 Display
- SATA 6.0 Gb/s x 1
- USB 3.2 Gen 2/USB2.0 x 4 (Rear I/O), USB 2.0 x2 (Internal), RS-232/422/485 x 2
- mSATA/Mini-PCIe x 1 (Full size) (H310: By BOM change, Q370: By BIOS Change for mPCIe)
- 12V, AT/ATX Mode (Default : AT Mode)
Specifications [EPIC-CFS7]
| SYSTEM | |
| FORM FACTOR | 4″ EPIC Board |
| CPU | 8th Generation CPU Socket Type (Support up to 65W SKU) |
| CPU FREQUENCY | 8th Generation Intel® Core i3/i5/i7/ Celeron® Up to 3.60 GHz |
| CHIPSET | H310 / Q370 (6W) |
| MEMORY TYPE | DDR4 (Non-ECC) SODIMM x 2, 2666MHz, up to 32 GB |
| MAX. MEMORY CAPACITY | — |
| BIOS | AMI |
| WAKE ON LAN | Yes |
| WATCHDOG TIMER | 255 Levels |
| POWER REQUIREMENT | 12V only |
| POWER SUPPLY TYPE | AT (Default) / ATX |
| POWER CONSUMPTION (TYPICAL) | TBD |
| DIMENSION (L X W) | — |
| OPERATING TEMPERATURE | 32°F ~ 140°F (0°C ~ 60°C) |
| STORAGE TEMPERATURE | -40°F ~ 176°F (-40°C ~ 80°C) |
| OPERATING HUMIDITY | 0% ~ 90% relative humidity, non-condensing |
| MTBF (HOURS) | TBD |
| CERTIFICATION | CE/FCC |
| DISPLAY | |
| VGA/LCD CONTROLLER | 8th Generation Intel® Core i3/i5/i7/ Celeron® |
| VIDEO OUTPUT | 1. HDMI1 x 1 2. HDMI2 x 1 |
| BACKLIGHT INVERTER SUPPLY | — |
| I/O | |
| ETHERNET | Intel® GbE Ethernet I211 x 2 |
| AUDIO | — |

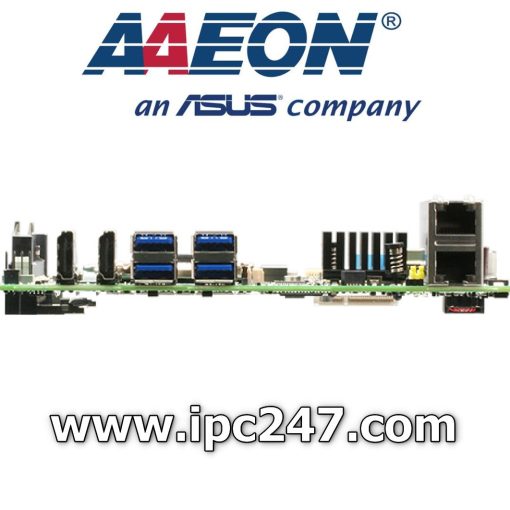

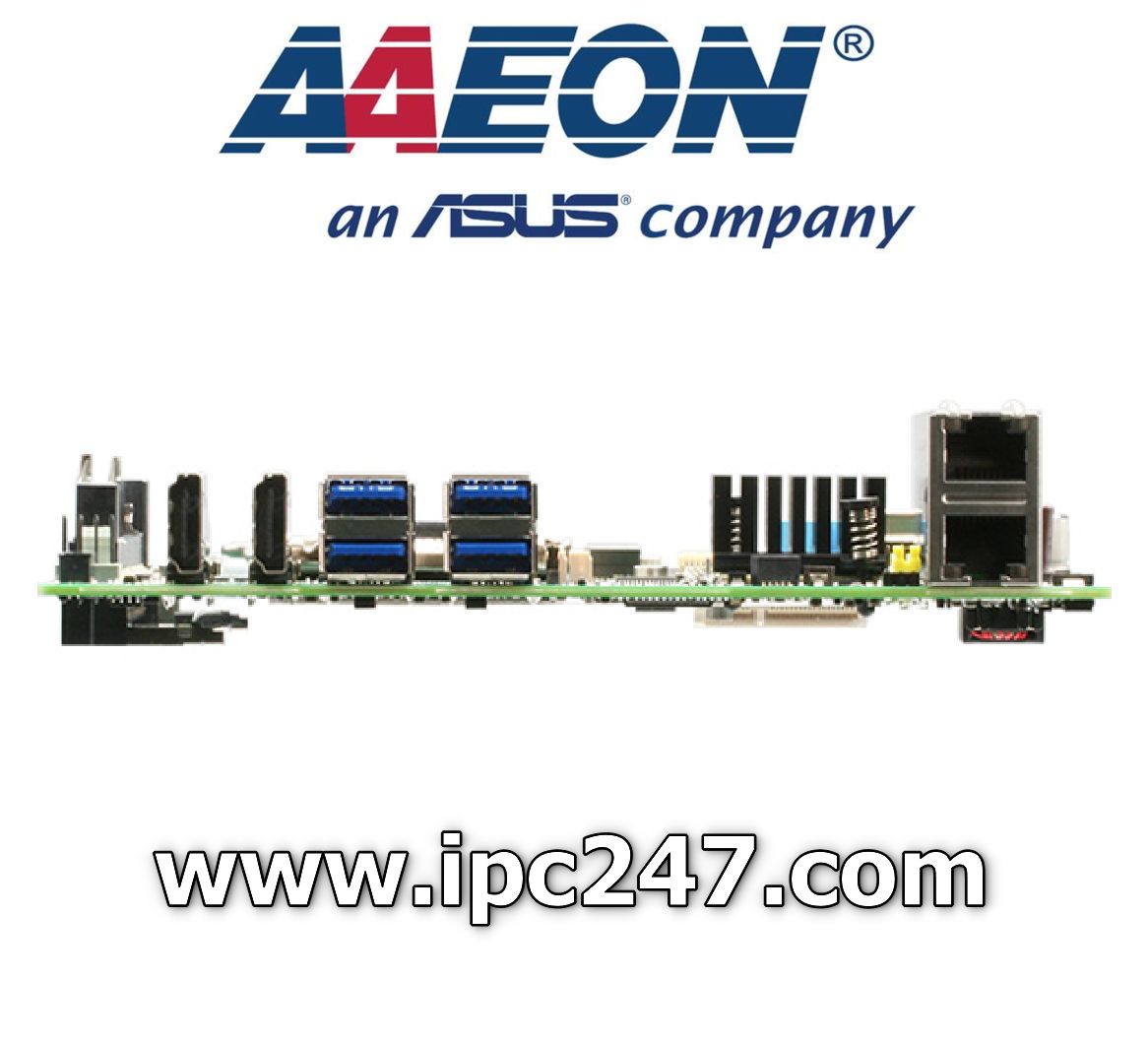

| USB PORT | USB 3.2 Gen 2/ USB2.0 x 4 (Rear I/O) USB 2.0 x 2 (Internal header) |
| SERIAL PORT | COM x 2 (Internal header) ,RS-232/422/485 |
| PARALLEL PORT | — |
| HDD INTERFACE | SATA 3.0 x 1 |
| FDD INTERFACE | — |
| SSD | mSATA / Mini-PCIe (Full size) x 1 Q370: By BIOS Change for mPCIe H310: By BOM change for mPCIe |
| EXPANSION SLOT | PCIe[x4] slot*1 (FPC Type) PCIe[x1] x 2 only for H310 PCIe[x4] x 1 for Q370 |
| PWM LCD SUPPORT | — |
| DIO | — |
| TPM | — |
| TOUCH | — |
Downloads [GENE-5315 Rev. B]
1. Datasheet
2. BIOS: EPIC-CFS7 1.1
3. Driver
-Chipset Driver: Windows 10
-Graphic Driver: Windows 10
-Lan Driver: Windows series
-ME & TXE Driver: Windows 10, XP, Windows Server 2003, Vista, Windows Server 2008, Windows 7, Windows 8, Windows 8.1, Windows Server 2016(x64), Windows Server 2008 R2(X64), Windows Server 2012(x64), Windows Server 2012 R2(x64)
4. Manual: EPIC-CFS7 Manual 1.0
Packing List
- EPIC-CFS7
- Jumper Cap (9657666600)
- SATA Power Cable, Length 15cm (1702150155)
- SATA Cable, Length 50cm (1709070500)
Optional Accessories
| Part Number | Description | QTY |
| EPIC-CFS7 -FAN01 | TBD | 1 |
| 1701090150 | COM Cable (9pin), Length 15cm | 2 |
| 170010010D | USB Cable (5pin), Length 10cm | 1 |
| 1702002010 | Power Cable (2pin), Length 10cm | 1 |
