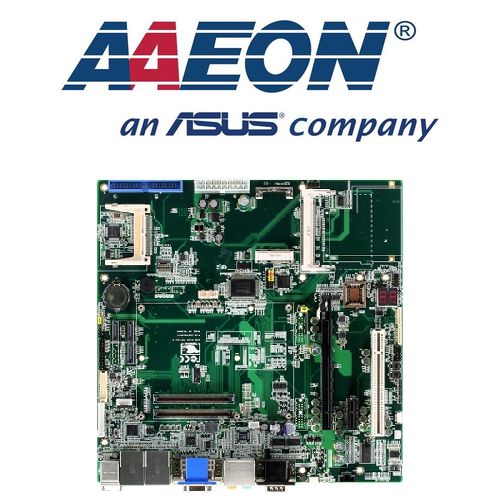

Bo mạch nhúng ECB-916M Rev. B1.1

Bo mạch điều khiển là thành phần cốt lõi của một ứng dụng nhúng hoặc IoT, do đó, việc lựa chọn bo mạch trước khi thiết kế ứng dụng là vô cùng quan trọng. Chúng tôi xin giới thiệu đến bạn bo mạch nhúng ECB-916M Rev. B1.1 do IPC247 cung cấp , hỗ trợ nhiều giao diện khác nhau như Wi-Fi, Bluetooth và Hệ thống Định vị Toàn cầu (GPS) hứa hẹn sẽ là lựa chọn tuyệt vời cho bạn

Giới thiệu

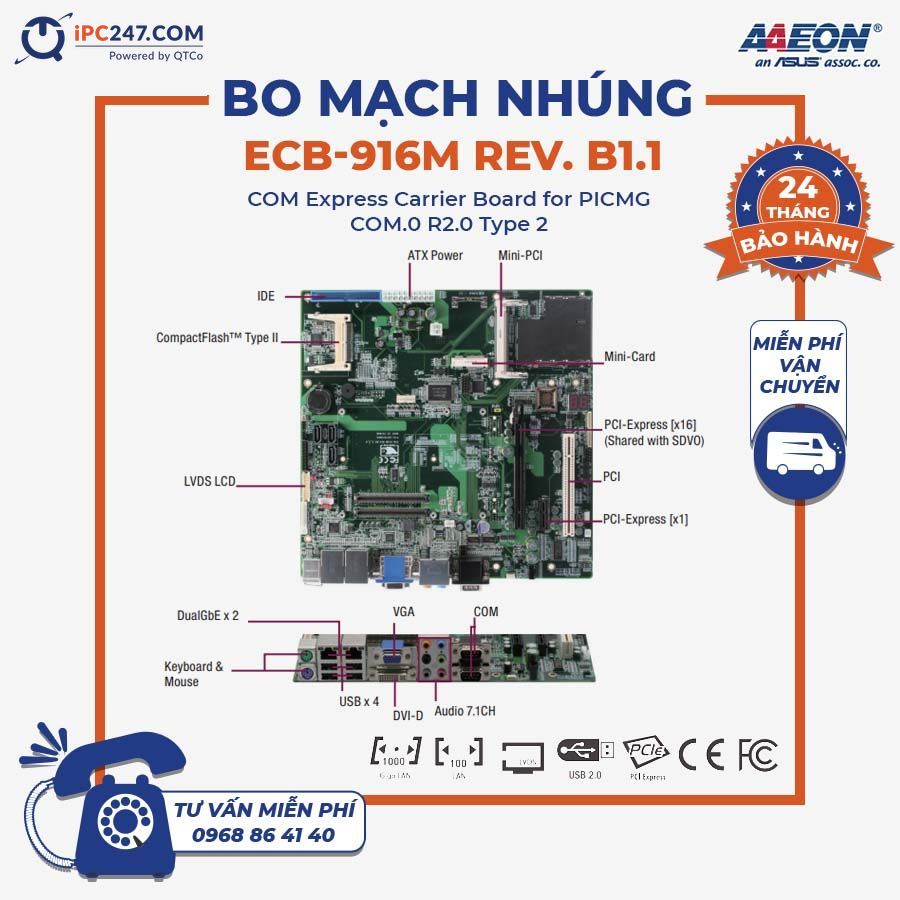

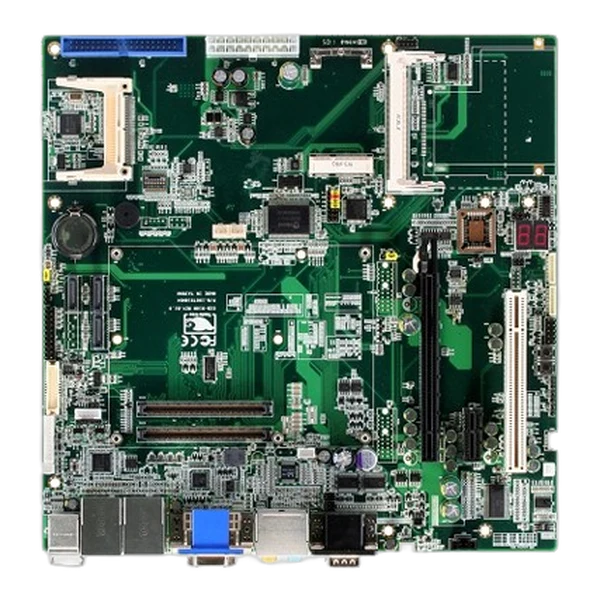

• Bo mạch nhúng ECB-916M Rev. B1.1 sử dụng ECB-916M Rev.B11, COM Express Carrier Board cho PICMG COM.0 R2.0 Loại 2. ECB-916M Rev.B1.1 là bảng hệ số dạng microATX hỗ trợ module COM Express loại 1 và loại 2. Bo mạch nhúng ECB-916M Rev. B1.1 mang tiêu chuẩn của AAEON có thể được sử dụng trong cấu hình mặc định hoặc làm điểm khởi đầu cho thiết kế tàu sân bay tùy chỉnh nhằm giảm chi phí và thời gian phát triển.
• ECB-916M Rev.B1.1 cung cấp 4 cổng nối tiếp, 1 cổng song song, 4 cổng USB, bàn phím/chuột PS2 và I/O kỹ thuật số có thể lập trình 8 bit. Để tận dụng tối đa các giao diện tốc độ cao hiện nay, ECB-916M Rev.B1.1 bao gồm PCI-Express 〔x16〕, PCI-Express 〔x1〕, ExpressCard, Mini Card, PCI tiêu chuẩn cũng như Mini PCI. Các nhu cầu lưu trữ được đáp ứng với 1 kênh PATA, 4 đầu nối SATA, 1 đầu nối Ổ đĩa mềm và 1 khe cắm CompactFlash Type II.
• Là một nền tảng xác thực đa năng và đầy đủ tính năng thực sự, ECB-916M Rev.B1.1 hỗ trợ cả đầu vào nguồn AT và ATX. Với âm thanh 7.1 kênh và giao diện hiển thị VGA / LVDS / TV-out, ECB-916M Rev.B1.1 mang đến trải nghiệm đa phương tiện phong phú, khiến nó trở thành nền tảng hoàn hảo cho mọi thị trường.

Đặc điểm

• Hỗ trợ COM Express Module Rev. 2.0 Pin-out Loại 2
• Hỗ trợ Gigabit Ethernet, RJ-45 x 2
• Đầu nối VGA / DVI-D
• Âm thanh 7.1 kênh
• Đầu nối PATA x 1, Cổng SATA x 3 (4), Khe cắm CompactFlash ™ Loại 2 x 1
• Cổng USB x 5, Cổng COM x 2
• Khe cắm PCI-Express [x16] x 1, Khe cắm PCI-Express [x1] x 1, Khe cắm PCI x 1
• Khe cắm thẻ nhanh x 1, Khe cắm mini-PCI x 1, Khe cắm thẻ nhỏ x 1
• Đầu vào nguồn AT / ATX
• Đầu nối LPC x 1, Hệ số hình thức microATX

Ứng dụng

Ngày nay, bo mạch nhúng ECB-916M Rev. B1.1 được tích hợp trong rất nhiều thiết bị thông minh, Internet of Things (IoT), cũng như trong các thiết bị máy móc (M2M). Dưới đây là một số ví dụ thực tế về các ứng dụng của bo mạch nhúng này.

• Hệ thống sưởi trung tâm

• Hệ thống GPS

GPS là một hệ thống định vị sử dụng vệ tinh và máy thu để đồng bộ hóa dữ liệu liên quan đến vị trí, thời gian và vận tốc. Bộ thu hoặc thiết bị nhận dữ liệu có tích hợp ECB-916M với hệ thống định vị toàn cầu cho phép mọi người dễ dàng xác định vị trí và điểm đến hiện tại của họ. Do đó, ECB-916M trở thành công cụ điều hướng được sử dụng rộng rãi nhất cho ô tô, thiết bị di động và palmtop.

• Máy theo dõi thể dục
