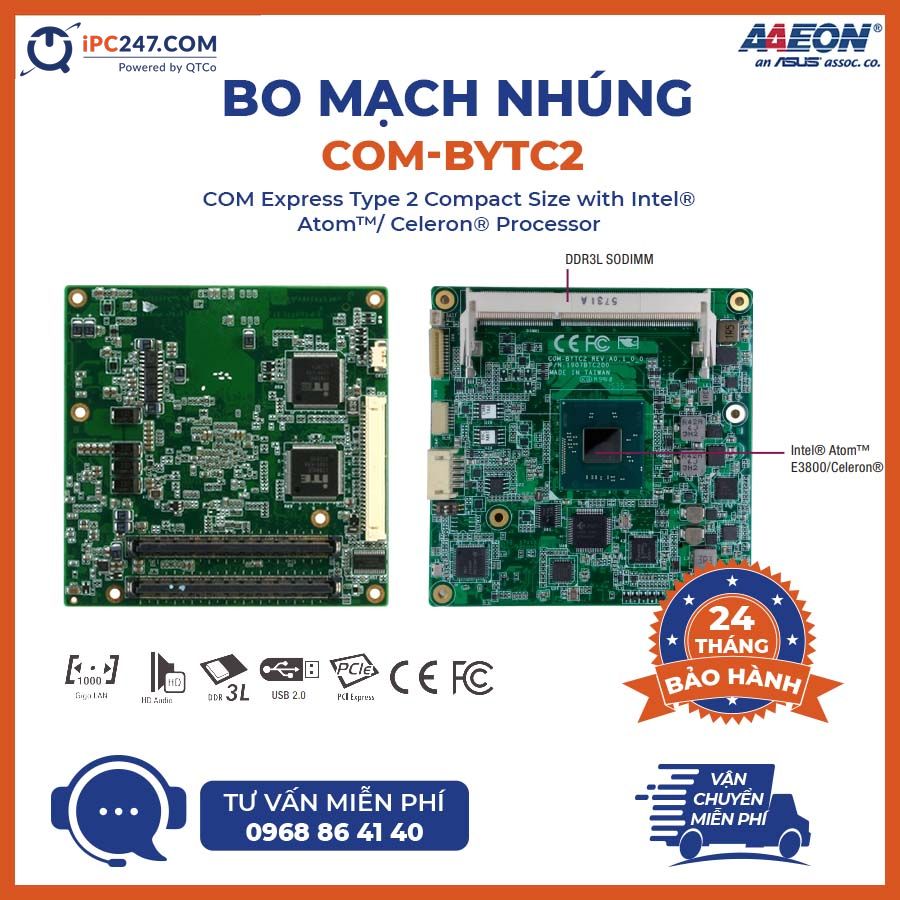

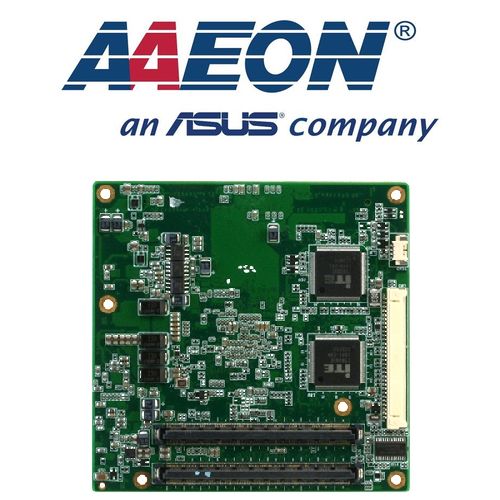

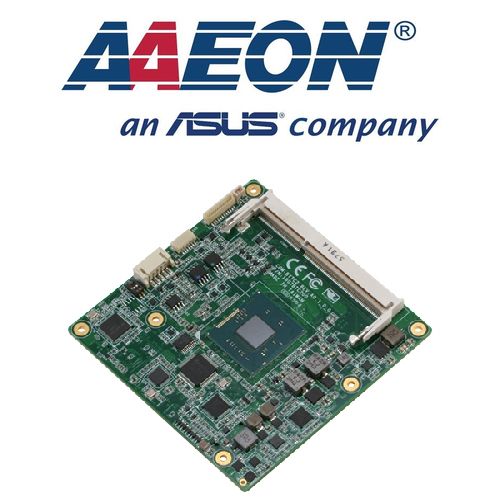

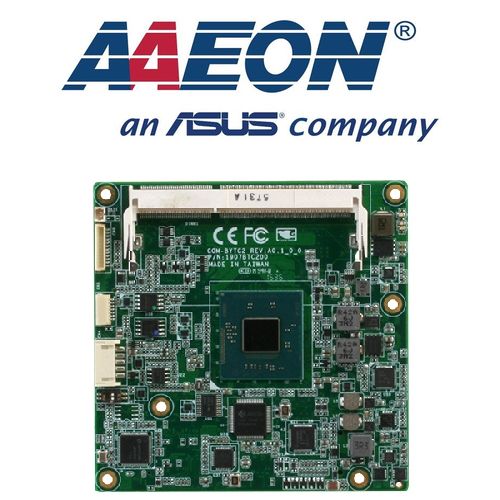

COM Express Modules COM-BYTC2
Overview
- COM Express Type 2 Compact Size with Intel® Atom™/ Celeron® Processor
Features
- Intel® Atom™/ Celeron® Processor SoC
- DDR3L SODIMM x 1, up to 8 GB, non-ECC Support
- Gigabit Ethernet x 1
- 18/24-bit Dual Channel LVDS LCD, VGA, eDP
- High Definition Audio Interface
- SATA x 1, PATA x 1 (1 Device)
- USB 2.0 x 7, GPIO 8-bit, PCI-Express [x1] x 2 (Optional, up to 3), 32- bit PCI x 4
- COM Express Type 2 Compact Size 95mm x 95mm
Specifications [COM-BYTC2]
| SYSTEM | |
| FORM FACTOR | COM Express Compact Size |
| CPU | Onboard Intel® Atom™ Processor SoC |
| CPU FREQUENCY | Up to J1900 1.91 GHz, Quad core |
| CHIPSET | Intel® Atom™ SoC |
| MEMORY TYPE | DDR3L 1066/1333, SODIMM x 1 |
| MAX. MEMORY CAPACITY | 8GB |
| BIOS | AMI BIOS, Legacy Free |
| WAKE ON LAN | Yes |
| WATCHDOG TIMER | 255 levels |
| POWER REQUIREMENT | Standard: +12V |
| POWER SUPPLY TYPE | AT/ATX Selection |
| POWER CONSUMPTION (TYPICAL) | 1A@ 12V with J1900, full load |
| DIMENSION (L X W) | 3.75″ x 3.75″ (95mm x 95mm) |
| OPERATING TEMPERATURE | 32˚F ~ 140˚F (0˚C ~ 60˚C) |
| STORAGE TEMPERATURE | -4˚F ~ 158˚F (-20˚C ~ 70˚C) |
| OPERATING HUMIDITY | 10% ~90% relative humidity, non-condensing |
| MTBF (HOURS) | 80000 |
| CERTIFICATION | CE/FCC Class A |
| DISPLAY | |
| VGA/LCD CONTROLLER | Intel® Atom™ SoC |
| VIDEO OUTPUT | VGA, LVDS, eDP |
| I/O | |
| ETHERNET | Intel® I210IT, Gigabit Ethernet |
| AUDIO | HD Audio |
| USB PORT | USB 2.0 x 7 |
| SERIAL PORT | — |
| HDD INTERFACE | SATA x 1, PATA x 1 |
| EXPANSION SLOT | PCIe[x1] x 2 (up to 2 devices) PCI x 4 LPC SMBus I2C |
| GPIO | GPIO 8-bit |
| ONBOARD STORAGE | — |
| TPM | Optional |
Ordering Information [COM-BYTC2]
| PART NUMBER | COM-BYTC2-A10-0001 | COM-BYTC2-A10-0002 |
|---|---|---|
| FORM FACTOR | COM Express Type 2 | COM Express Type 2 |
| CPU | J1900, 2.0 GHz | E3845, 1.91 GHz |
| MEMORY | DDR3 (Max 8 GB), SODIMM x 1 | DDR3 (Max 8 GB), SODIMM x 1 |
| DISPLAY | CRT, LVDS, eDP |
CRT, LVDS, eDP |
| LVDS | 24bit, 2CH | 24bit, 2CH |
| STORAGE | SATA, PATA x 1 | SATA, PATA x 1 |
| LAN | GbE x 1 | GbE x 1 |
| USB | USB 2.0 x 7 | USB 2.0 x 7 |
| UART | — | — |
| EXPANSION | PCIe[x1] x2(up to 3), PCI | PCIe[x1] x2(up to 3), PCI |
| POWER | +12V (ATX) | +12V (ATX) |
| TEMPERATURE | 0˚C ~ 60˚C | 0˚C ~ 60˚C |
| OTHER | LPC,GPIO 8Bit, HDA, I2C, SMBus |
LPC,GPIO 8Bit, HDA, I2C, SMBus |
Packing List
COM-BYTC2
Optional Accessories
| TF-ECB-916M-B11-01 | COM Express Carrier board, microATX, Dual Ethernet, 2 COM (Winbond), USB, PCI-Express, AT/ATX, Rev.B1.1 |
| PER-A126 | Heat Spreader, For COM-BYTC2, Onboard CPU |
| COM-FAN02 | CPU Cooler, 95 x 95 x 26.5mm, Silver, use with HSP |
| COM-HSK02 | Heat Sink.95*95*26.5mm.Silver.use w/HSP |
