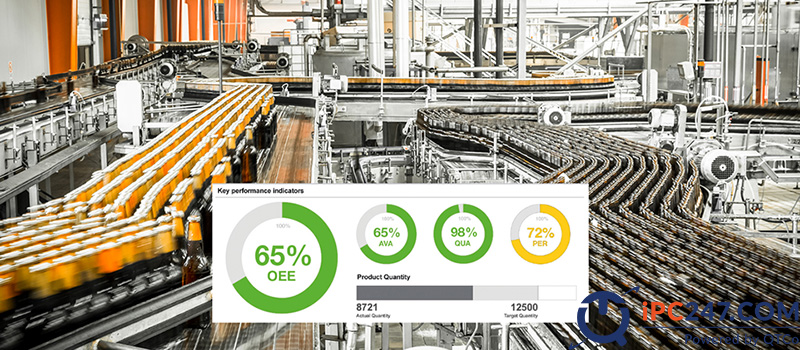

Chỉ số OEE (Overall Equipment Effectiveness – hiệu suất thiết bị tổng thể) là thước đo phần trăm thời gian sản xuất theo kế hoạch mà thiết bị thực sự tạo ra sản phẩm đạt chất lượng ở tốc độ thiết kế. OEE là hệ tham chiếu được công nhận rộng rãi để đánh giá năng lực sản xuất của nhà máy: doanh nghiệp nhìn thấy hiện trạng năng suất một cách khách quan, xác định tổn thất và tiềm năng cải tiến, từ đó ra quyết định có cơ sở. Bài viết giải thích cách tính OEE kèm ví dụ, lợi ích, bảy cách cải thiện, sáu tổn thất lớn và cách đo OEE theo thời gian thực.
1. OEE là gì?
OEE – Overall Equipment Effectiveness, nghĩa là hiệu quả thiết bị tổng thể, là thước đo dùng để đánh giá hiệu quả hoạt động sản xuất và hỗ trợ các hành động cải thiện năng suất. Là thông số tiêu biểu của bảo trì năng suất toàn diện (Total Productive Maintenance – TPM), OEE là tiêu chuẩn phổ biến nhất để đo năng suất và hiệu quả vận hành của một tài sản máy móc thiết bị.
Tỷ lệ phần trăm OEE mô tả phần thời gian sản xuất mà máy móc, dây chuyền hoặc thiết bị thực sự hoạt động hiệu quả. Một thiết bị đạt OEE 100 % là thiết bị luôn sẵn sàng không có dừng máy ngoài kế hoạch, chạy ở tốc độ nhanh nhất có thể và mọi sản phẩm làm ra đều đạt chất lượng.
Với OEE, doanh nghiệp nhận ra các vấn đề trong sử dụng và bảo trì tài sản, xác định phần trăm thời gian sản xuất thực sự hiệu quả và có một thước đo chuẩn để theo dõi tiến trình khắc phục. Mục tiêu cuối cùng của việc đo OEE là cải tiến liên tục.
2. Cách tính chỉ số OEE

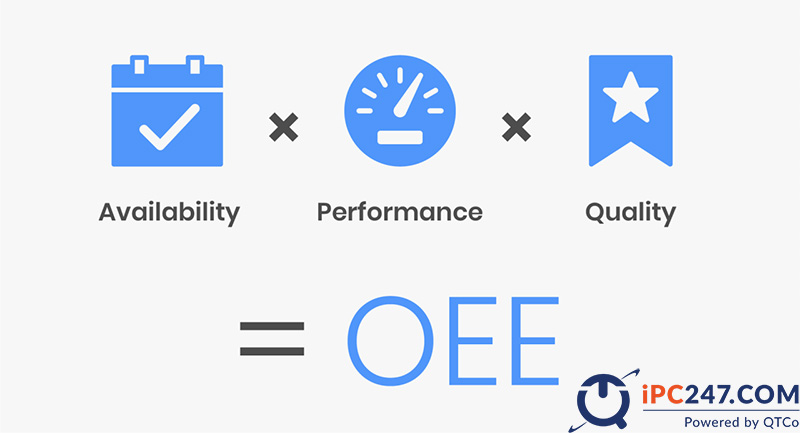

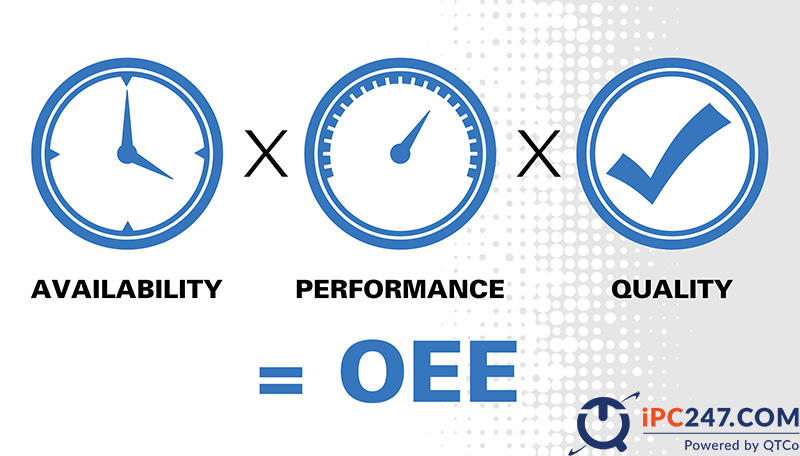

OEE = Availability (A) × Performance (P) × Quality (Q)

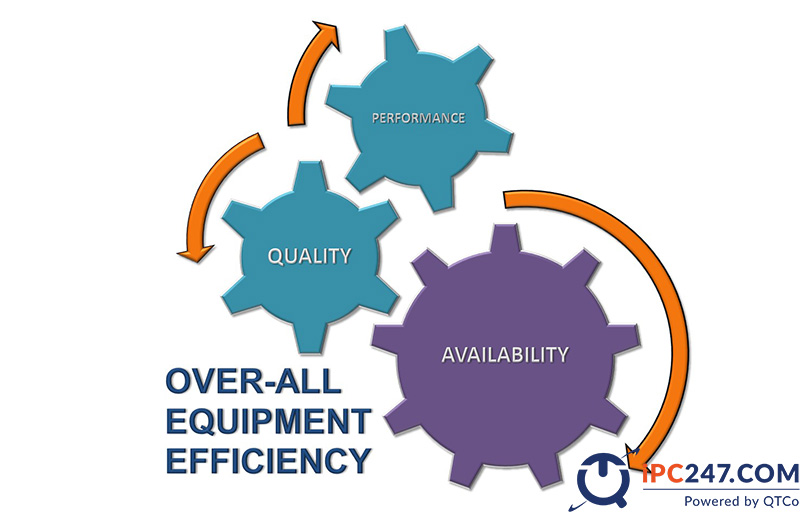

Ba thành phần của công thức tính OEE:
Tính khả dụng – Availability (A)
Tính khả dụng là tỷ lệ giữa thời gian máy thực sự chạy và thời gian sản xuất theo kế hoạch.
A = Thời gian chạy / Thời gian sản xuất kế hoạch
Thành phần này tính mọi sự kiện làm máy ngừng sản xuất: dừng theo kế hoạch như đổi mã hàng, thiết lập máy, và dừng ngoài kế hoạch như hỏng hóc, thiếu vật tư.
Hiệu suất – Performance (P)
Hiệu suất là tỷ lệ giữa tốc độ sản xuất thực tế và tốc độ tiêu chuẩn của máy.
P = (Tổng sản phẩm × Thời gian chu kỳ lý tưởng) / Thời gian chạy
Thành phần này cho biết máy có chạy đúng tốc độ thiết kế hay không. Mọi lần chạy chậm hoặc dừng vặt đều làm giảm P dù máy vẫn được tính là đang chạy.

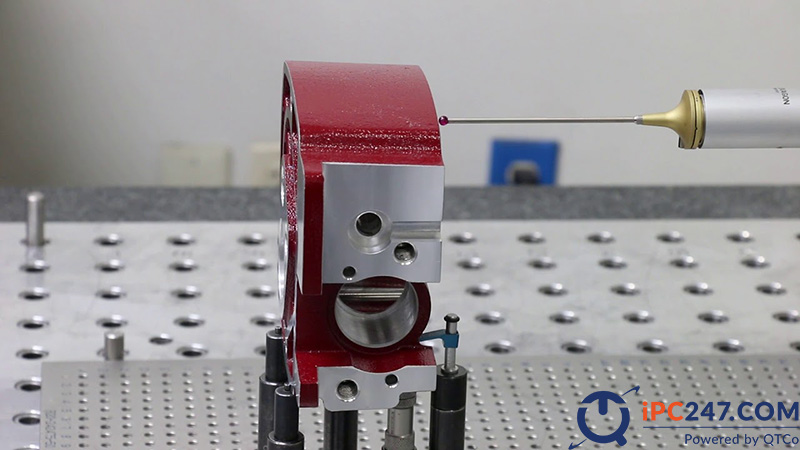

Chất lượng – Quality (Q)
Chất lượng là tỷ lệ sản phẩm đạt yêu cầu trên tổng số sản phẩm đã sản xuất.
Q = (Tổng sản phẩm – Sản phẩm lỗi) / Tổng sản phẩm
Thành phần này gồm mọi sản phẩm không đạt tiêu chuẩn chất lượng hoặc phải làm lại. Q = 100 % nghĩa là không có sản phẩm bị loại hay làm lại; Q = 0 % nghĩa là toàn bộ sản phẩm không dùng được.
Ví dụ tính OEE cho một ca sản xuất
| Dữ liệu ca | Giá trị | Tính toán |
|---|---|---|
| Thời gian sản xuất kế hoạch | 480 phút | — |
| Thời gian dừng máy (đổi khuôn + hỏng) | 60 phút | Thời gian chạy = 480 – 60 = 420 phút |
| Tính khả dụng (A) | 87,5 % | 420 / 480 |
| Thời gian chu kỳ lý tưởng | 0,5 phút/sản phẩm | — |
| Tổng sản phẩm đã sản xuất | 720 | — |
| Hiệu suất (P) | 85,7 % | (720 × 0,5) / 420 |
| Sản phẩm lỗi | 30 | Sản phẩm đạt = 690 |
| Chất lượng (Q) | 95,8 % | 690 / 720 |
| OEE | 71,8 % | 0,875 × 0,857 × 0,958 |
Tính OEE theo từng thành phần cho phép doanh nghiệp xác định khu vực nào trong nhà máy đang kéo hiệu quả chung xuống: trong ví dụ trên, tổn thất lớn nhất nằm ở hiệu suất (P) và tính khả dụng (A), không phải chất lượng.
Lưu ý OEE đo hiệu quả (effectiveness) của thiết bị, không đo hiệu suất sử dụng nguồn lực (efficiency). OEE không xét số người vận hành, năng lượng hay vật tư đã tiêu tốn để đạt kết quả đó. Ví dụ, thêm một người vận hành có thể nâng OEE của máy từ 60 % lên 75 %, nhưng hiệu suất lao động tính trên mỗi người lại giảm. Vì vậy OEE cần được xem cùng các chỉ số chi phí và năng suất lao động.
3. Lợi ích của OEE trong sản xuất
3.1. Trực quan hoá hiệu suất
Lợi ích rõ nhất của việc tính chỉ số OEE là doanh nghiệp hình dung được hiệu suất nhà máy bằng một con số. OEE gom tổn thất ở ba mặt tính khả dụng, hiệu suất và chất lượng thành một chỉ số duy nhất, thể hiện tình trạng sản xuất hiện tại và chỉ ra khu vực cần cải thiện.
3.2. Tăng công suất đầu ra
Chỉ số OEE giúp nhận ra điểm nghẽn, hỏng hóc trong quy trình và, khi được đo tự động, cung cấp dữ liệu theo thời gian thực để phân tích. Dự đoán và loại bỏ trục trặc thiết bị giúp giảm thời gian chết trong sản xuất (downtime), một trong những tổn thất lớn nhất của nhà máy, qua đó nâng công suất đầu ra.
3.3. Giảm chi phí máy móc
Hiểu hiệu suất thực tế của máy gắn liền với việc nắm được tình trạng vận hành của nó. OEE giúp nhận ra sớm các vấn đề có thể dẫn đến sửa chữa lớn trong tương lai, để lập kế hoạch bảo trì phòng ngừa vào thời điểm hợp lý thay vì chờ máy hỏng. Tối ưu quá trình sản xuất cũng giảm thời gian dừng máy và các chi phí kèm theo.
3.4. Tăng khả năng cạnh tranh
Thị trường cạnh tranh và yêu cầu chất lượng của khách hàng ngày càng cao. Theo dõi OEE giúp nhà sản xuất xác định đúng chỗ cần cải tiến và vấn đề cần khắc phục, từ đó tối ưu hoạt động nhà máy, nâng chất lượng và giảm chi phí sản xuất, giảm giá thành sản phẩm đến tay khách hàng.
3.5. Đáp ứng khách hàng tốt hơn và tăng doanh thu
Mục tiêu cuối của việc tối ưu chỉ số OEE là tăng throughput (xuất lượng): sản xuất tối đa sản phẩm đạt chất lượng trong một khoảng thời gian nhất định. Đạt được điều này, doanh nghiệp giao hàng đúng hẹn, giữ khách hàng hiện có và có năng lực nhận thêm đơn hàng mới.
4. Cách cải thiện OEE trong nhà máy sản xuất
Bảy cách dưới đây được sắp theo trình tự triển khai: xác định phạm vi, hiểu chỉ số, đo tự động, rồi hành động trên dữ liệu.
4.1. Ưu tiên tài sản sản xuất quan trọng
Khi bắt đầu đo OEE, tập trung vào các tài sản quan trọng đối với doanh nghiệp: máy ở điểm nghẽn, máy có chi phí dừng cao nhất hoặc máy quyết định chất lượng sản phẩm. Các tài sản này khi gặp sự cố sẽ ảnh hưởng đến toàn bộ quy trình, làm chậm sản xuất và tạo ra sản phẩm không đạt. Xác định và ưu tiên đúng thiết bị giúp sản xuất trôi chảy, tăng sản lượng và giảm chi phí sửa chữa.
4.2. Hiểu các thành phần OEE
Doanh nghiệp cần hiểu ba thành phần tạo nên chỉ số OEE và kiểm tra đủ ba mặt: tính khả dụng của máy, hiệu suất vận hành và chất lượng sản phẩm. Ví dụ, khi máy làm ra sản phẩm không đạt, cần truy nguyên nhân từ nguyên liệu đầu vào, tình trạng máy đến các quy trình liên quan, thay vì chỉ nhìn vào con số Q.
4.3. Tập trung vào công thức OEE phù hợp
Phép đo OEE không giống nhau ở mọi công ty hay mọi máy trên dây chuyền sản xuất. Tuỳ giá trị doanh nghiệp muốn tạo ra cho khách hàng, chất lượng có thể là thước đo quan trọng nhất, khi đó hiệu suất máy không quan trọng bằng. Ngược lại, với sản xuất hàng loạt các mặt hàng mà lỗi nhỏ không ảnh hưởng, hiệu suất có thể là yếu tố cân nhắc hàng đầu. Cần thống nhất định nghĩa thời gian kế hoạch, thời gian chu kỳ lý tưởng và tiêu chí lỗi trước khi so sánh OEE giữa các máy.
4.4. Kết nối OEE với hệ thống MES và ERP
Kiểm tra tình trạng từng máy theo cách thủ công rất tốn thời gian và dễ sai. Hệ thống MES nhận dữ liệu chạy/dừng và sản lượng từ máy để tính OEE liên tục, còn hệ thống ERP sản xuất dùng số liệu đó cho lập kế hoạch, dự báo, quản lý tồn kho, báo cáo sử dụng tài sản và lập lịch bảo trì tự động. Khi hai hệ thống kết nối, OEE không chỉ nâng hiệu quả thiết bị mà còn nâng hiệu quả toàn bộ quá trình từ nguyên liệu, bán thành phẩm đến giao hàng.
4.5. Sử dụng Internet of Things
Thiết bị kết nối Internet vạn vật (IoT) ngày càng được nhiều nhà sản xuất dùng vì cho biết tình trạng máy móc theo thời gian thực. Qua cảm biến và bộ thu dữ liệu tại máy, doanh nghiệp biết điều gì đang xảy ra với thiết bị vào bất kỳ lúc nào và phát hiện vấn đề trước khi thành sự cố.
4.6. Thực hiện bảo trì phòng ngừa định kỳ
Có dữ liệu thời gian thực, doanh nghiệp hành động ngay khi có dấu hiệu bất thường thay vì chờ hiệu suất giảm hoặc máy hỏng gây gián đoạn sản xuất. Lên lịch bảo trì phòng ngừa trong hệ thống quản lý và dùng tính năng nhắc tự động để bảo trì đúng kỳ.
4.7. Xây dựng một môi trường sản xuất đạt tiêu chuẩn
Môi trường nhà máy ảnh hưởng trực tiếp đến hiệu suất máy: bụi, khói, nhiệt độ, độ ẩm, rung động, luồng không khí và mức chiếu sáng. Kiểm soát các điều kiện này giúp máy giữ tốc độ thiết kế và giảm hỏng hóc, tức là cải thiện cả A lẫn P.
5. 6 tổn thất lớn của OEE
Mục tiêu lớn nhất của chương trình TPM và OEE là loại bỏ hoặc giảm sáu tổn thất lớn, những nguyên nhân chính gây mất hiệu suất trong sản xuất. Mỗi tổn thất tác động vào một thành phần của OEE:
| Tổn thất | Nhóm | Thành phần OEE bị ảnh hưởng |
|---|---|---|
| 1. Hỏng hóc máy móc, thiết bị | Tổn thất dừng máy | Tính khả dụng (A) |
| 2. Thiết lập và điều chỉnh thiết bị | Tổn thất dừng máy | Tính khả dụng (A) |
| 3. Dừng vặt khi vận hành | Tổn thất tốc độ | Hiệu suất (P) |
| 4. Vận hành với tốc độ thấp | Tổn thất tốc độ | Hiệu suất (P) |
| 5. Sai lỗi khi khởi động | Tổn thất chất lượng | Chất lượng (Q) |
| 6. Sai lỗi trong sản xuất | Tổn thất chất lượng | Chất lượng (Q) |
Tổn thất 1 – Hỏng hóc của máy móc, thiết bị
Đây là tổn thất dễ thấy nhất vì tính bất thường và tác động rõ ràng đến sản xuất liên tục. Các trường hợp gồm hỏng khuôn, gá; bảo dưỡng ngoài kế hoạch; hỏng cơ, điện hoặc bộ phận của thiết bị; thiết bị không vận hành đúng chức năng hoặc thông số công nghệ.
Tổn thất 2 – Thiết lập và điều chỉnh thiết bị
Tổn thất này ít được cảm nhận rõ vì việc thiết lập và điều chỉnh đã được "tiêu chuẩn hoá" trong quy trình. Ví dụ: thiết lập và khởi động đầu ca, đổi đơn hàng, đổi khuôn gá, đổi thông số công nghệ, thiếu hoặc đổi nguyên liệu.
Tổn thất 3 – Dừng vặt khi vận hành thiết bị
Dừng vặt là các sự cố gây dừng máy ngắn, thường dưới 5 phút và không cần nhân viên kỹ thuật hoặc bảo dưỡng can thiệp, để phân biệt với hỏng hóc. Tình huống thực tế: kẹt, tắc dòng chảy trên dây chuyền; sự cố nạp liệu, dẫn hướng; nhầm vật tư; cảm biến bị che; sự cố nhỏ ở công đoạn sau. Dừng vặt lặp lại nhiều lần trong ca thường bị bỏ sót nếu ghi nhận thủ công.
Tổn thất 4 – Thiết bị vận hành với tốc độ thấp
Máy chạy chậm hơn tốc độ thiết kế hoặc tiêu chuẩn cũng là tổn thất OEE. Nguyên nhân gồm vận hành trong điều kiện không phù hợp về môi trường hoặc nguyên liệu, chủ động giảm tốc, thiết bị hoặc linh kiện bẩn, rão, mòn, và nhân viên vận hành thiếu năng lực.
Tổn thất 5 – Sai lỗi khi khởi động
Khi khởi động hoặc điều chỉnh thiết bị, ngoài thời gian dừng máy còn có tổn thất do sản phẩm lỗi tạo ra trong lúc máy chưa ổn định. Sản phẩm lỗi này có thể được phát hiện ngay để loại bỏ hoặc sửa, hoặc lọt sang công đoạn tiếp theo và gây hậu quả lớn hơn về chất lượng.
Tổn thất 6 – Sai lỗi trong sản xuất
Gồm các sản phẩm lỗi tạo ra khi thiết bị được cho là hoạt động "bình thường", biểu hiện qua sản phẩm phải làm lại ngay tại công đoạn, phế liệu và các sự cố chất lượng ở công đoạn sau khi sản phẩm lỗi bị lọt.
6. Ứng dụng IoT trong đo lường OEE thời gian thực
Internet vạn vật (IoT) giúp bộ phận quản lý sản xuất cải thiện đánh giá OEE nhờ hiểu chi tiết hiệu suất thiết bị qua thiết bị đo và phân tích. Thay vì công nhân ghi phiếu dừng máy cuối ca, tín hiệu chạy/dừng, số đếm sản phẩm và số lỗi được đọc trực tiếp từ PLC hoặc cảm biến rồi đưa về MES. Giải pháp IoT cải thiện giá trị OEE theo các cách sau:
- Phân tích lịch sử quá trình và dữ liệu hiệu suất để tối ưu kế hoạch bảo trì, lịch sản xuất và nguồn lực.
- Cảnh báo sớm khi máy xuống cấp, kết hợp bảo trì dự đoán để tránh thời gian chết.
- Giảm chi phí bảo trì, vật tư và phụ tùng, tăng tính sẵn sàng của thiết bị.
- Theo dõi chặt chất lượng dây chuyền qua các thông số quá trình: hiệu chuẩn, nhiệt độ, tốc độ và thời gian sản xuất của máy.
- Hỗ trợ quản lý chuỗi cung ứng: so sánh kết quả sản xuất các kỳ để lập lịch cho kỳ tiếp theo.
Tóm lại, chỉ số OEE là công cụ quan trọng trong quản lý và tối ưu sản xuất, đo hiệu suất tổng thể của thiết bị và dây chuyền. Hiểu đúng OEE và đo OEE tự động đem lại lợi ích về hiệu suất, giảm lãng phí, tối ưu nguồn lực và cải thiện chất lượng sản phẩm.
Chọn thiết bị thu dữ liệu OEE tại chuyền
OEE thời gian thực chỉ chính xác khi dữ liệu chạy/dừng và số đếm sản phẩm được lấy tự động ngay tại máy. Máy tính công nghiệp đặt trong tủ điện cạnh máy làm việc này cần đạt ba tiêu chí:
- Cổng vào/ra số cách ly (DI/O): đọc tín hiệu chạy/dừng, đếm xung sản phẩm và tín hiệu loại lỗi từ máy cũ chưa có giao thức mạng.
- Cổng nối tiếp và LAN: RS-232/422/485 để đọc PLC theo Modbus, ít nhất hai cổng LAN để tách mạng máy và mạng nhà máy khi đẩy dữ liệu về MES.
- Lắp đặt trong tủ điện: không quạt, gắn ray DIN hoặc treo tường, nguồn DC dải rộng, dải nhiệt hoạt động rộng.
Cho một máy hoặc một cụm máy, máy tính công nghiệp không quạt UNO-1372G gắn ray DIN có CPU Intel Atom bốn nhân, 3 cổng GbE, 2 cổng COM, 8 DI/O, 2 khe mPCIe và nguồn đầu vào kép để giảm thời gian dừng. Cho điểm thu nhỏ gọn, máy tính công nghiệp không quạt UNO-2271G là edge gateway kích thước bỏ túi với 2 cổng GbE, eMMC 32 GB tích hợp và công nghệ iDoor để thêm cổng nối tiếp, DI/O cách ly hoặc giao thức fieldbus. Các cấu hình khác xem tại danh mục máy tính công nghiệp không quạt, hoặc lọc theo nhiệt độ, không gian tủ và nguồn điện tại vị trí lắp bằng công cụ chọn máy theo điều kiện lắp đặt.
Câu hỏi thường gặp về chỉ số OEE
OEE là gì?
OEE (Overall Equipment Effectiveness – hiệu suất thiết bị tổng thể) là chỉ số đo phần trăm thời gian sản xuất theo kế hoạch mà thiết bị thực sự tạo ra sản phẩm đạt chất lượng ở tốc độ thiết kế. OEE 100 % nghĩa là máy không dừng ngoài kế hoạch, chạy đúng tốc độ và không có sản phẩm lỗi.
Công thức tính OEE?
OEE = Tính khả dụng (A) × Hiệu suất (P) × Chất lượng (Q). A = thời gian chạy / thời gian sản xuất kế hoạch; P = (tổng sản phẩm × thời gian chu kỳ lý tưởng) / thời gian chạy; Q = sản phẩm đạt / tổng sản phẩm. Ví dụ A 87,5 %, P 85,7 %, Q 95,8 % cho OEE khoảng 71,8 %.
OEE viết tắt của từ gì?
OEE viết tắt của Overall Equipment Effectiveness, dịch là hiệu suất thiết bị tổng thể hoặc hiệu quả thiết bị tổng thể. Đây là thông số tiêu biểu của chương trình bảo trì năng suất toàn diện TPM.
6 tổn thất lớn của OEE là gì?
Hỏng hóc thiết bị và thiết lập, điều chỉnh (tổn thất dừng máy, ảnh hưởng A); dừng vặt và chạy tốc độ thấp (tổn thất tốc độ, ảnh hưởng P); sai lỗi khi khởi động và sai lỗi trong sản xuất (tổn thất chất lượng, ảnh hưởng Q).
Làm thế nào để đo OEE theo thời gian thực?
Lắp máy tính công nghiệp hoặc IoT gateway tại chuyền để đọc tín hiệu chạy/dừng, đếm sản phẩm và số lỗi từ PLC hoặc cảm biến, rồi đẩy dữ liệu về hệ thống MES để tính A, P, Q liên tục và hiển thị OEE theo ca, theo máy trên bảng điều khiển.
