Máy tính công nghiệp IPC-5120 core i5

Máy tính công nghiệp IPC-5120 cấu hình Core i5-3340

Trang này giới thiệu cấu hình Core i5 của máy tính công nghiệp Advantech IPC-5120: khung máy để bàn hoặc treo tường (desktop/wallmount) dành cho bo mạch chủ Micro-ATX, lắp bo mạch chủ công nghiệp Advantech AIMB-501 (chipset H61, socket LGA1155), bộ xử lý Intel Core i5-3340, RAM 4 GB DDR3-1600, ổ cứng 500 GB và nguồn 250 W chuẩn 80 PLUS Bronze. Đây là cấu hình dành cho Quý khách cần một máy tính công nghiệp gọn, đặt trên bàn thao tác, trong tủ điều khiển hoặc bắt lên tường cạnh máy, chạy liên tục 24/7 và có khe mở rộng để gắn card thu thập dữ liệu, card truyền thông hay card điều khiển.

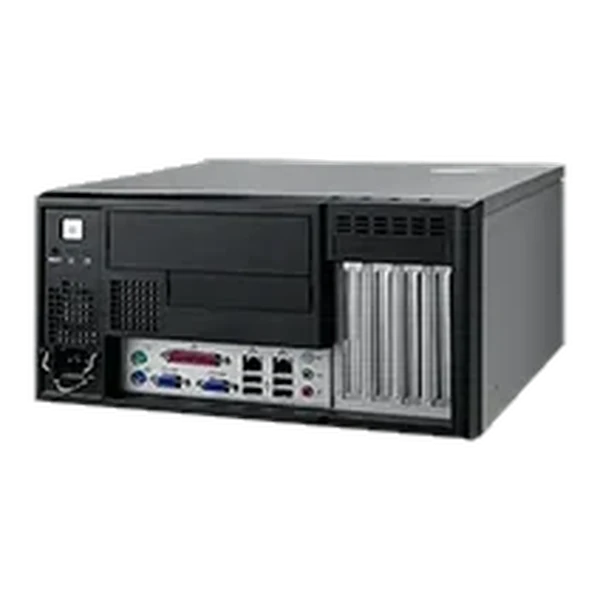

IPC 5120 là mã khung máy dòng Industrial Chassis của Advantech, cùng họ với IPC-7120. Theo datasheet IPC-5120/7120 của hãng (cập nhật 13/08/2024), IPC-5120 là khung có cổng I/O mặt trước, bốn khe mở rộng cho card half-size, khay ổ đĩa chống sốc cho một ổ quang 5,25" và hai ổ cứng 3,5", đèn LED báo nguồn và hoạt động ổ cứng, quạt điều khiển PWM êm. Trên trang sản phẩm, Advantech xếp IPC-5120 trong nhóm Box IPC, phân nhóm Desktop & Wallmount IPC dùng bo mạch chủ microATX.

IPC247 cung cấp hàng chính hãng Advantech, xác nhận tình trạng hàng khi báo giá và báo giá trong 2 giờ làm việc.

Cấu hình linh kiện

Danh sách linh kiện của cấu hình IPC-5120 Core i5 do IPC247 lắp đặt, ghi theo mã linh kiện Advantech:

• IPC-5120-00CE, khung máy Micro-ATX bản không kèm nguồn, phiên bản C
• PS8-250ATX-ZE, nguồn 250 W ATX chuẩn 80 PLUS Bronze (FSP), RoHS
• AIMB-501G2-KSA2E, bo mạch chủ MicroATX chipset H61 với VGA, DVI, LVDS, 10 cổng COM, 2 cổng USB 3.0, 2 cổng LAN
• Bộ xử lý Intel Core i5-3340 (bộ nhớ đệm 6 MB, tối đa 3,30 GHz) lắp trên socket
• Tản nhiệt CPU công nghiệp cho socket LGA1156/1155
• RAM 4 GB (2 x 2 GB) DDR3-1600, 240 chân
• Ổ cứng Seagate 500 GB SATA 3,5", 6 Gb/s, 7200 vòng/phút, bộ đệm 64 MB

Datasheet AIMB-501 của Advantech ghi rõ bo mạch hỗ trợ bộ xử lý Intel Core i7/i5/i3 trên socket LGA1155 và yêu cầu dùng bộ tản nhiệt CPU chuyên dụng của Advantech; cấu hình trên dùng đúng loại tản nhiệt công nghiệp cho socket LGA1155. Bản AIMB-501G2-KSA2E là bản đầy đủ nhất trong bảng đặt hàng của hãng: có DVI, LVDS, hai cổng LAN, hai cổng USB 3.0 và bộ khuếch đại âm thanh 6 W.

Điểm nổi bật của máy tính công nghiệp IPC-5120

Khung gọn cho bo Micro-ATX, đặt bàn hoặc treo tường

Kích thước khung chỉ 320 x 164 x 316,5 mm, nặng 6,54 kg theo datasheet hãng, nên IPC-5120 đặt vừa trên bàn thao tác, trong hộc tủ điều khiển hoặc bắt lên tấm gá treo tường cạnh máy. Hãng công bố bản vẽ lỗ bắt treo tường ngay trong datasheet, giúp đơn vị cơ khí gia công tấm gá trước khi máy về.

Bốn khe mở rộng cho card công nghiệp

Khung hỗ trợ bốn card mở rộng half-size. Với bo AIMB-501, các khe gồm 1 khe PCIe x16 (Gen3), 1 khe PCIe x1 (Gen2) và 2 khe PCI 32-bit/33 MHz; nhiều card thu thập dữ liệu, card đếm xung và card truyền thông đời trước vẫn lắp được, Quý khách thay máy mà không phải thay card đang dùng.

Khay ổ đĩa chống sốc

Khay ổ đĩa chống sốc chứa một ổ quang 5,25" và hai ổ cứng 3,5" (một khay ngoài, một khay trong). Cấu hình này dùng một ổ 500 GB, còn trống chỗ để thêm ổ thứ hai lưu dữ liệu sản xuất hoặc chạy sao lưu.

Làm mát có lọc bụi, quạt PWM êm

Một quạt 12 cm lưu lượng 82 CFM và một quạt 4 cm lưu lượng 11 CFM, điều khiển PWM giảm ồn; mặt trước có tấm lọc bụi tháo ra vệ sinh được. Trong xưởng may, xưởng gỗ hay nhà máy thức ăn chăn nuôi, vệ sinh tấm lọc định kỳ là việc bảo trì quan trọng nhất để máy chạy bền.

Cổng mặt trước, đèn báo và nút reset

Khung có giao diện I/O mặt trước, đèn LED báo nguồn và hoạt động ổ cứng, nút nguồn và nút reset hệ thống. Kỹ thuật viên kiểm tra tình trạng máy và cắm thiết bị bảo trì mà không phải xoay máy ra sau.

Bo mạch chủ công nghiệp nhiều cổng nối tiếp

AIMB-501 có 10 cổng COM (8 RS-232 và 2 RS-232/422/485), 2 cổng LAN Gigabit Realtek 8111E, 4 cổng SATA, GPIO 8 bit và watchdog lập trình 1 ~ 255 giây hoặc phút, tự khởi động lại khi phần mềm treo. Đây là bộ cổng phù hợp để nối PLC, đầu cân, máy quét mã vạch và thiết bị đo qua cổng nối tiếp.

Thông số chính IPC-5120 (Core i5-3340)

Thông số khung máy theo datasheet Advantech IPC-5120/7120 (cập nhật 13/08/2024) và trang sản phẩm của hãng; thông số bo mạch theo datasheet AIMB-501 (cập nhật 15/01/2014). IPC247 đã đối chiếu bảng linh kiện cũ của trang với hai tài liệu này, các mã linh kiện giữ nguyên.

Ứng dụng phù hợp tại Việt Nam

• Máy tính trạm cạnh máy sản xuất: đặt trên bàn thao tác hoặc treo tường cạnh máy CNC, máy ép nhựa, máy in bao bì để chạy phần mềm vận hành, nối PLC qua Modbus RTU/TCP bằng cổng COM và LAN có sẵn.
• Trạm cân, trạm kiểm tra chất lượng: nối đầu cân, máy quét mã vạch, máy in tem qua cổng nối tiếp; thêm card thu thập dữ liệu vào khe PCI hoặc PCIe khi cần đo tín hiệu.
• Trạm thu phí, bãi xe, cổng ra vào: máy xử lý đặt trong cabin hoặc tủ điều khiển làn, chạy phần mềm nhận diện và lưu giao dịch, cần máy nhỏ và dễ bảo trì tấm lọc bụi.
• Phòng điều khiển nhỏ, trạm bơm, trạm điện: máy giám sát SCADA cấp trạm, chạy liên tục, watchdog tự khởi động lại khi phần mềm treo.
• Hệ thống đang dùng nền LGA1155: chuẩn hoá cùng bo AIMB-501 với các máy IPC-5120, IPC-7120 đã có để dùng chung ảnh hệ điều hành và phụ tùng.

Dải nhiệt hoạt động của khung IPC-5120 là 0 ~ 40 °C. Với vị trí dưới mái tôn nóng, sát lò sấy hoặc tủ điện ngoài trời, Quý khách nên đặt máy trong tủ có làm mát hoặc chọn máy tính công nghiệp không quạt chuyên cho môi trường khắc nghiệt.

Chọn cấu hình và máy tương đương

• IPC-5120 Core i3: cùng khung IPC-5120 và bo AIMB-501, dùng CPU Intel Core i3-3240, lựa chọn khi phần mềm nhẹ hơn.
• Advantech IPC-7120: khung cùng họ cho bo mạch chủ ATX, rộng 380 mm với bảy khe mở rộng, chọn khi Quý khách cần nhiều card hơn bốn khe của IPC-5120.
• Advantech IPC-5122: khung để bàn/treo tường cho bo Micro-ATX thế hệ sau trong cùng nhóm của hãng.
• Danh mục máy tính công nghiệp rack và danh mục máy tính công nghiệp Advantech cho các dòng khác của hãng.

RAM, ổ cứng và hệ điều hành có thể điều chỉnh theo nhu cầu, ví dụ nâng RAM lên 8 GB hoặc 16 GB, thay HDD bằng SSD công nghiệp để khởi động nhanh và chịu rung tốt hơn. Với dự án mới cần CPU thế hệ gần đây, IPC247 tư vấn bo mạch chủ Micro-ATX Advantech phù hợp lắp trên cùng khung IPC-5120.

Câu hỏi thường gặp

IPC-5120 là máy tính công nghiệp loại gì?

IPC-5120 là mã khung máy tính công nghiệp để bàn/treo tường của Advantech cho bo mạch chủ Micro-ATX, có cổng I/O mặt trước, bốn khe mở rộng card half-size, khay ổ đĩa chống sốc cho một ổ quang 5,25" và hai ổ cứng 3,5", quạt có lọc bụi và đèn báo trạng thái. Máy hoàn chỉnh gồm khung, bo mạch chủ, CPU, RAM, ổ cứng và nguồn do IPC247 lắp theo cấu hình Quý khách chọn.

IPC-5120 khác IPC-7120 ở điểm nào?

Hai mã dùng chung datasheet của Advantech. IPC-5120 dành cho bo Micro-ATX, bốn khe mở rộng, rộng 320 mm, nặng 6,54 kg; IPC-7120 dành cho bo ATX đầy đủ, bảy khe mở rộng, rộng 380 mm, nặng 7,01 kg. Chiều cao, chiều sâu, hệ thống quạt, khay ổ và dải nhiệt của hai mã giống nhau.

Máy tính công nghiệp Core i5 như cấu hình này dùng cho việc gì?

Core i5-3340 bốn nhân là mức xử lý đủ cho phần mềm HMI/SCADA cấp trạm, phần mềm quản lý trạm cân, bãi xe, thu thập dữ liệu nhiều kênh và lưu cơ sở dữ liệu cục bộ. Nếu phần mềm xử lý ảnh hoặc chạy nhiều máy ảo, IPC247 tư vấn cấu hình Core i7 hoặc dòng máy thế hệ mới hơn.

Cấu hình Core i5-3340 có nâng cấp được không?

Bo AIMB-501 hỗ trợ tối đa 16 GB RAM DDR3 qua 2 khe DIMM, có 4 cổng SATA và các khe PCIe x16, PCIe x1, PCI, nên có thể nâng RAM, thêm ổ, gắn card mở rộng. Việc đổi CPU cần nằm trong danh sách bo mạch hỗ trợ; IPC247 kiểm tra tương thích trước khi tư vấn.

Làm sao nhận báo giá IPC-5120 Core i5?

Quý khách gửi nhu cầu (phần mềm sử dụng, số card mở rộng, dung lượng lưu trữ, vị trí lắp đặt) qua trang liên hệ. IPC247 cung cấp hàng chính hãng Advantech, báo giá trong 2 giờ làm việc, bảo hành chính hãng theo từng dòng máy, thời hạn ghi rõ trên báo giá; cho mượn máy chạy thử theo thoả thuận từng dự án.

Nguồn tham khảo

• Trang sản phẩm Advantech IPC-5120 (advantech.com)
• Datasheet Advantech IPC-5120/7120 (advdownload.advantech.com)
• Datasheet Advantech AIMB-501 (advdownload.advantech.com)
