Trạm biến áp không người trực vận hành được nhờ ba lớp thiết bị: IED (thiết bị điện tử thông minh) đo lường và bảo vệ tại ngăn lộ, gateway tập trung dữ liệu và chuyển giao thức, và hệ SCADA tại trung tâm điều khiển xa. Máy tính công nghiệp đứng ở lớp giữa: làm gateway, máy chủ trạm và HMI tại chỗ. Vì đặt ngay trong trạm điện, máy phải chịu nhiễu điện từ theo IEC 61850-3 và IEEE 1613, chạy nguồn 110/220 V DC từ tủ ắc quy và hoạt động 24/7 không quạt. Bài viết mô tả kiến trúc chuẩn, các yêu cầu kỹ thuật và bảng chọn thiết bị theo từng vị trí trong trạm.

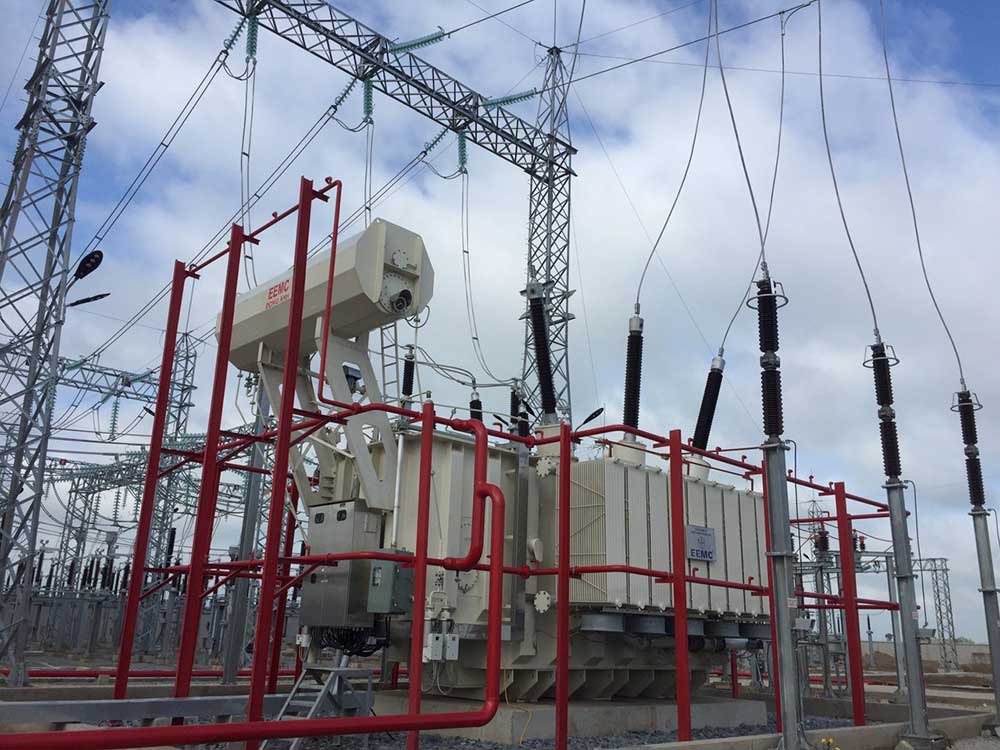

1. Kiến trúc trạm biến áp không người trực
Từ khi ngành điện Việt Nam triển khai trung tâm điều khiển xa cho lưới 110 kV và 220 kV, mô hình vận hành chuyển từ ca trực tại trạm sang giám sát tập trung. Kiến trúc dữ liệu của một trạm không người trực gồm ba lớp.
- Lớp ngăn lộ (bay level): IED bảo vệ và đo lường tại từng ngăn máy cắt, máy biến áp; bộ điều khiển ngăn (BCU); công tơ điện tử. Thiết bị này nói IEC 61850 MMS/GOOSE hoặc IEC 60870-5-103 với thế hệ cũ.
- Lớp trạm (station level): gateway thu thập từ mọi IED, chuyển sang IEC 60870-5-104 hoặc DNP3 để truyền về trung tâm; máy chủ trạm chạy HMI tại chỗ, lưu sự kiện và bản ghi sự cố; switch Ethernet công nghiệp nối mọi thiết bị theo vòng dự phòng.

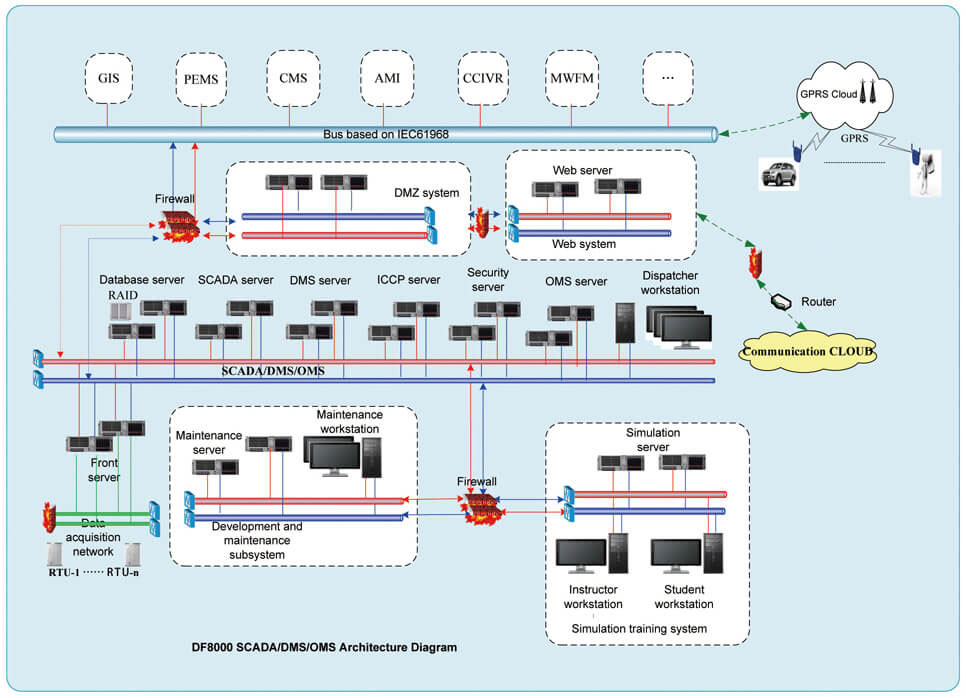

- Lớp trung tâm: hệ SCADA/EMS hoặc SCADA/DMS tại trung tâm điều khiển xa, nhận dữ liệu qua kênh cáp quang hoặc viễn thông có dự phòng, ra lệnh thao tác từ xa.
Máy tính công nghiệp xuất hiện ở lớp trạm với ba vai trò. Gateway cần nhiều cổng nối tiếp cách ly cho IED cũ và nhiều cổng LAN cho IED mới. Máy chủ trạm cần hiệu năng để chạy phần mềm HMI, cơ sở dữ liệu sự kiện và khe mở rộng cho card đồng bộ thời gian. HMI tại phòng điều khiển có thể là máy tính không quạt nối màn hình công nghiệp, dùng khi nhân viên đến trạm. Cách phần mềm giám sát tổ chức các lớp này được trình bày trong bài hệ thống SCADA là gì.
2. Yêu cầu kỹ thuật với máy tính trong trạm biến áp
Trạm điện là môi trường nhiễu nặng nhất mà máy tính công nghiệp phải làm việc. Thao tác máy cắt cao áp sinh xung điện từ mạnh, tủ bảo vệ chạy nguồn một chiều, nhà điều khiển nhiều nơi không có điều hòa. Bảng dưới liệt kê tiêu chí thường ghi trong hồ sơ kỹ thuật.
| Tiêu chí | Yêu cầu | Vì sao |
|---|---|---|
| Tương thích điện từ (EMC) | IEC 61850-3, IEEE 1613; ưu tiên có chứng nhận của tổ chức độc lập (TÜV) | Chịu xung sét, phóng tĩnh điện, nhiễu dẫn và bức xạ khi đóng cắt cao áp |
| Dải nhiệt hoạt động | -20 °C tới 60 °C, không quạt | Tủ truyền thông ngoài trời hoặc nhà điều khiển không điều hòa |
| Nguồn | Đầu vào cách ly dải rộng AC/DC, chấp nhận 110 V DC và 220 V DC từ tủ ắc quy; tùy chọn nguồn kép | Vẫn chạy khi mất điện tự dùng xoay chiều, nhận hai nhánh cấp |
| Cách ly | Cổng nối tiếp và LAN cách ly; cách ly giữa vỏ và đất nguồn | Chênh lệch điện thế đất giữa các tủ trong trạm |
| Cổng giao tiếp | 4–10 cổng RS-232/422/485; 2–8 cổng LAN; khe mở rộng cho card IRIG-B hoặc PROFIBUS | IED nhiều thế hệ, mạng trạm chạy vòng dự phòng, đồng bộ thời gian |
| Giao thức | IEC 61850 MMS/GOOSE, IEC 60870-5-101/103/104, DNP3, Modbus RTU/TCP | Chuyển đổi giữa IED và trung tâm điều độ |
| Rung, sốc | Theo IEC 60068-2-27 và 60068-2-64 ở mức thiết bị cố định | Lắp trong tủ, rung thấp nhưng cần thử nghiệm |
| Vận hành | 24/7, watchdog, lưu trữ SSD/CFast công nghiệp, quản trị từ xa | Không có người tại trạm để khởi động lại |
| Vòng đời | Cung ứng tối thiểu 7 năm, linh kiện thay thế lâu dài | Trạm điện hoạt động 20–30 năm, nâng cấp theo đợt |
Về giao thức, nhiều trạm cũ vẫn còn thiết bị đo đếm, bộ chuyển đổi và bộ điều khiển phụ trợ nói Modbus RTU qua RS-485. Gateway hoặc bộ chuyển đổi Modbus sang TCP giúp gom các thiết bị này vào mạng trạm mà không thay phần cứng; nguyên lý được giải thích trong bài Modbus là gì.
3. Chọn máy theo vị trí trong trạm
Không phải mọi máy tính trong trạm đều cần chứng chỉ IEC 61850-3. Nguyên tắc: càng gần thiết bị nhất thứ và tủ bảo vệ, yêu cầu càng cao; ở phòng điều khiển có tủ riêng, máy công nghiệp không quạt thông thường có thể đủ cho tác vụ phụ. Bảng dưới đối chiếu vị trí với dòng máy trong danh mục IPC247.
| Vị trí | Vai trò | Yêu cầu chính | Dòng máy phù hợp |
|---|---|---|---|
| Tủ truyền thông cạnh tủ bảo vệ | Gateway IEC 61850 / IEC 60870-5-104 | Chứng chỉ IEC 61850-3, IEEE 1613; nhiều cổng nối tiếp cách ly; nguồn AC/DC dải rộng | Advantech UNO-4673A (Atom, 2 cổng RS-232/422/485 cách ly, 6 LAN, 3 khe mở rộng) |
| Tủ máy chủ trạm | Máy chủ trạm, HMI, lưu bản ghi sự cố | Chứng chỉ TÜV IEC 61850-3; CPU Xeon hoặc Core i7; nguồn dự phòng 220 V AC/DC; nhiều LAN và COM | Advantech ECU-4784 (8 LAN cách ly, 10 cổng nối tiếp, nguồn 220 VAC/DC dự phòng, 2 khe mở rộng, TPM) |
| Mạng trạm | Switch Ethernet vòng dự phòng | Managed, -40 °C tới 75 °C, chống nhiễu EMS mức 3, giám sát bằng Modbus/TCP và SNMP | Advantech EKI-5524SSI, EKI-5525SI; dòng có chứng chỉ substation theo yêu cầu dự án |
| Thiết bị đo đếm, bộ chuyển đổi cũ | Gom Modbus RTU vào mạng TCP | 2 LAN dự phòng, RS-232/422/485, bảo vệ ESD 15 kV | Modbus gateway Advantech EKI-1221 |
| Tủ phụ trợ, hệ thống tự dùng | Giám sát nguồn tự dùng, ắc quy, điều hòa, cửa tủ | Gắn ray DIN, DI/DO cách ly, nguồn kép 9–36 V DC | Advantech UNO-1372G |
| Phòng điều khiển | HMI hiển thị khi có người | Không quạt, 2 màn hình, nhiều COM, -20 °C tới 70 °C khi dùng SSD/RAM nhiệt rộng | Advantech ARK-2121F nối màn hình công nghiệp |
Bài máy tính công nghiệp cho năng lượng tái tạo mô tả cùng lớp thiết bị này ở trạm nâng áp của nhà máy điện mặt trời và điện gió, nơi yêu cầu nhiệt độ còn khắc nghiệt hơn.
4. Ba tình huống triển khai

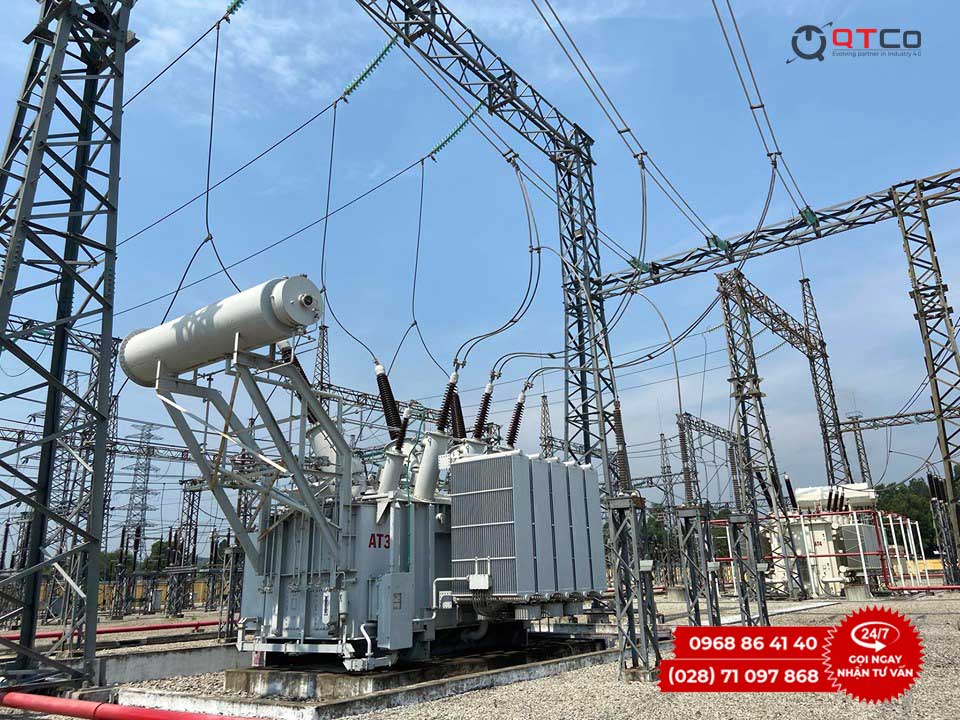

Chuyển trạm 110 kV có người trực sang không người trực

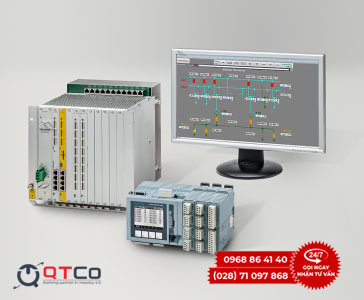

Bài toán: trạm đã có IED nhưng còn dùng RTU cũ nối trung tâm bằng IEC 60870-5-101 qua kênh nối tiếp; cần kết nối trung tâm điều khiển xa bằng IEC 60870-5-104 qua cáp quang và bổ sung camera, kiểm soát ra vào. Thiết bị: gateway UNO-4673A đọc IED bằng IEC 61850 và 103, chuyển sang 104; switch quản lý EKI-5524SSI chạy vòng dự phòng; UNO-1372G giám sát tự dùng và cửa tủ. Kết quả kỳ vọng: trung tâm thấy đủ tín hiệu trạng thái, đo lường và cảnh báo theo danh sách điểm dữ liệu; thao tác từ xa có xác nhận hai bước; ca trực chuyển về trung tâm. Phần thiết kế hệ thống giám sát cho trạm 110 kV nối trung tâm được trình bày riêng trong bài xây dựng hệ thống giám sát vận hành tại trạm biến áp.
Trạm 220 kV xây mới theo IEC 61850 toàn phần
Bài toán: toàn bộ IED nói IEC 61850, cần máy chủ trạm chạy HMI, lưu bản ghi sự cố và làm gateway dự phòng nóng. Thiết bị: hai máy ECU-4784 chạy song song, mỗi máy nhận hai nhánh nguồn 220 V DC, nối hai switch riêng; card IRIG-B ở khe mở rộng để đồng bộ thời gian. Kết quả kỳ vọng: một máy hỏng không mất dữ liệu; bản ghi sự cố có dấu thời gian đồng bộ đến mili giây để phân tích sau sự cố.
Trạm phân phối 22 kV nhiều thiết bị Modbus
Bài toán: trạm nhỏ, ngân sách hạn chế, thiết bị đo đếm và tủ tụ bù nói Modbus RTU; chỉ cần giám sát và cảnh báo về trung tâm. Thiết bị: EKI-1221 gom RS-485 sang Modbus TCP; UNO-1372G chạy phần mềm thu thập và gửi IEC 60870-5-104 hoặc MQTT về trung tâm; kênh 4G dự phòng qua khe mPCIe. Kết quả kỳ vọng: trung tâm giám sát được trạm với chi phí thấp hơn nhiều so với lắp gateway 61850 đầy đủ, vẫn có đường nâng cấp khi thay IED.
Chọn thiết bị cho trạm biến áp không người trực
Vị trí gateway và máy chủ trạm nên dùng dòng có chứng chỉ: Advantech UNO-4673A đạt IEC 61850-3 và IEEE 1613, không quạt, nguồn cách ly AC/DC dải rộng, tùy chọn nguồn kép, hai cổng RS-232/422/485 cách ly và ba khe mở rộng I/O. Advantech ECU-4784 được TÜV chứng nhận IEC 61850-3 và IEEE 1613, bản G5 hiện hành dùng CPU Intel Xeon E-2276ML (đời trước dùng Core i7), tám cổng LAN cách ly, mười cổng nối tiếp, nguồn 220 VAC/DC dự phòng, hai khe mở rộng và TPM cho bảo mật; phù hợp làm máy chủ trạm.
Mạng trạm và các vị trí phụ trợ chọn từ danh mục switch công nghiệp và máy tính công nghiệp không quạt. Khi lập hồ sơ, gửi cho kỹ thuật IPC247 danh sách IED kèm giao thức, sơ đồ nguồn một chiều và vị trí tủ để đối chiếu chứng chỉ và số cổng; hoặc lọc sơ bộ theo nhiệt độ, nguồn và cổng bằng công cụ chọn máy theo điều kiện lắp đặt.
Câu hỏi thường gặp về trạm biến áp không người trực
Trạm biến áp không người trực là gì?
Là trạm biến áp vận hành hoàn toàn bằng hệ thống giám sát điều khiển từ xa, không bố trí ca trực tại chỗ. Toàn bộ trạng thái máy cắt, dao cách ly, thông số dòng áp và cảnh báo bảo vệ được thu thập qua IED và gateway rồi truyền về trung tâm điều khiển xa; lệnh thao tác đi theo chiều ngược lại. Nhân viên chỉ đến trạm khi bảo trì hoặc xử lý sự cố.
Vì sao máy tính trong trạm biến áp phải đạt IEC 61850-3 và IEEE 1613?
Hai chuẩn này quy định mức chịu nhiễu điện từ, xung sét, phóng tĩnh điện, nhiệt độ và rung cho thiết bị truyền thông đặt trong trạm điện. Thao tác đóng cắt máy cắt cao áp sinh ra nhiễu rất mạnh; máy tính không đạt chuẩn có thể treo hoặc mất gói tin đúng lúc cần truyền cảnh báo. Chứng nhận của tổ chức độc lập như TÜV là bằng chứng thiết bị đã qua thử nghiệm.
Gateway trạm cần hỗ trợ giao thức nào?
Phía IED trong trạm là IEC 61850 MMS/GOOSE hoặc IEC 60870-5-103 với thiết bị cũ; phía trung tâm điều độ là IEC 60870-5-104 hoặc DNP3. Gateway phải chuyển đổi giữa các giao thức này, đồng bộ thời gian bằng NTP hoặc IRIG-B và có hai cổng LAN để chạy dự phòng.
Nguồn cho máy tính trạm biến áp lấy từ đâu?
Từ hệ thống nguồn một chiều của trạm, thường 110 V DC hoặc 220 V DC lấy từ tủ ắc quy, để thiết bị vẫn chạy khi mất điện tự dùng xoay chiều. Máy tính nên có nguồn cách ly đầu vào dải rộng AC/DC và tùy chọn nguồn kép để nhận đồng thời hai nhánh cấp.
Có thể dùng máy tính công nghiệp không quạt thông thường cho trạm không?
Được ở vị trí ít nhiễu như nhà điều khiển có tủ riêng, hoặc cho tác vụ phụ như camera, HMI hiển thị. Vị trí gần thiết bị nhất thứ, tủ bảo vệ và tủ truyền thông nên dùng dòng có chứng chỉ IEC 61850-3 vì mức nhiễu và yêu cầu cách ly cao hơn máy công nghiệp thông thường.
