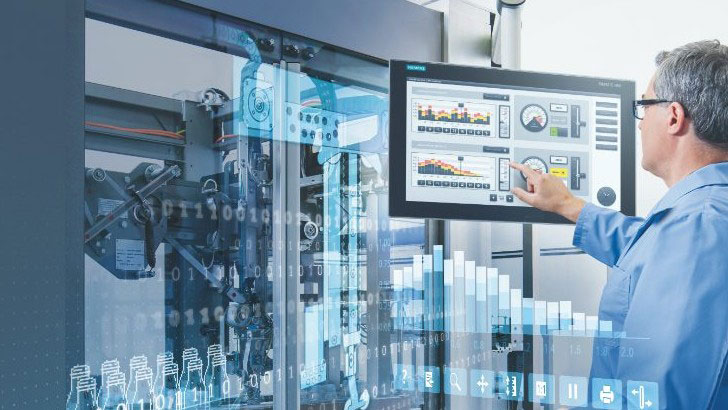

Panel PC cho máy đóng gói là máy tính công nghiệp tích hợp màn hình cảm ứng đặt ngay tại máy chiết rót, máy đóng túi, máy dán nhãn hoặc máy đóng thùng, làm ba việc mà HMI nhúng của máy không làm được: quản lý công thức theo mã hàng, rút ngắn đổi mã sản phẩm và hiển thị OEE tại chỗ, đồng thời giao tiếp với PLC của máy qua PROFINET hoặc Modbus. Bài này đi sâu vào phần panel PC tại máy: chức năng cần có, yêu cầu kỹ thuật, bảng chức năng HMI → yêu cầu panel PC và cách chọn kích thước, cảm ứng, cấp bảo vệ. Tổng quan các khâu đóng gói và cách chia việc giữa PLC, máy tính công nghiệp, HMI và camera được viết trong bài tự động hóa đóng gói sản phẩm.
1. Panel PC tại máy đóng gói làm gì ngoài HMI của máy
Máy đóng gói nào cũng có HMI (giao diện người máy) do nhà chế tạo máy cung cấp, đủ để chạy, dừng, chỉnh thông số và xem lỗi của máy đó. Điểm dừng của HMI nhúng là dữ liệu: nó không có chỗ lưu thư viện công thức cho hàng trăm mã hàng, không ghi lô, không tính OEE, không hiển thị ảnh camera kiểm nhãn và không nối lên MES. Panel PC đặt cạnh máy đảm nhận phần này với bốn nhóm chức năng:
- Quản lý công thức (recipe): mỗi mã hàng là một bộ thông số gồm nhiệt độ hàn, chiều dài túi, khối lượng định lượng, tốc độ, vị trí dẫn hướng, mẫu nhãn, nội dung in date. Chọn mã hàng là panel PC đẩy toàn bộ giá trị xuống PLC và máy in.
- Đổi mã nhanh: hướng dẫn từng bước thay đổi cơ khí có hình ảnh, danh sách kiểm tra trước khi chạy, ghi thời gian đổi mã để so sánh; phần nạp thông số làm tự động.
- OEE tại máy: đếm sản lượng và phế phẩm từ PLC, phân loại dừng máy theo mã lỗi, hiển thị sẵn sàng, hiệu suất, chất lượng theo ca ngay trên màn hình để người vận hành thấy và phản ứng.
- Ghi lô và giao tiếp cấp trên: xác nhận lô trước khi chạy, ghi khối lượng, kết quả kiểm nhãn theo lô, đẩy lên MES, ERP; phân quyền người dùng để công thức không bị sửa tay.
Nguyên lý màn hình cảm ứng, các loại HMI và cách nối với PLC được nêu trong bài màn hình cảm ứng HMI là gì; phương pháp rút ngắn thời gian đổi mã trong bài SMED là gì.
2. Yêu cầu kỹ thuật của panel PC cho máy đóng gói
Panel PC tại máy đóng gói chịu rung của máy, bụi bột hoặc nước văng, bị lau rửa cuối ca, người vận hành đeo găng và phải nói chuyện với PLC, máy in, cân của nhiều hãng. Bảng dưới là các tiêu chí nên ghi vào yêu cầu kỹ thuật.
| Tiêu chí | Yêu cầu | Lý do trong đóng gói |
|---|---|---|
| Kích thước màn hình | 10–12 inch cho vận hành một máy; 15 inch trở lên khi hiển thị OEE, biểu đồ, ảnh camera cùng lúc | Khoảng trống trên cửa tủ và tay đỡ có hạn; màn hình lớn tăng chiều sâu lắp |
| Cảm ứng | Điện trở 5 dây bấm được bằng găng ướt; hoặc điện dung đa điểm có chế độ găng tay và ngón ướt | Công nhân đeo găng nilon, găng cao su ở khu chiết rót và khu thực phẩm |
| Cấp bảo vệ mặt trước | IP65 cho khu khô; IP66 cho khu ướt, bị lau rửa bằng vòi và hoá chất; mặt trước phẳng để lau | Bụi đường, bột sữa, nước rửa chuyền cuối ca |
| Dải nhiệt hoạt động | 0–50 °C trong xưởng; −20 đến 60 °C khi gắn trên máy gần thanh hàn nhiệt, máy co màng | Máy hàn miệng, co màng toả nhiệt lên thiết bị gắn trên khung |
| Rung, sốc | Rung 1–2 Grms theo IEC 60068-2-64, sốc 10 G theo IEC 60068-2-27; không quạt; SSD hoặc mSATA, không ổ cứng cơ | Máy đóng túi, dán nhãn rung liên tục theo nhịp cơ khí |
| Giao tiếp PLC | 2 cổng LAN Gigabit: một cho PROFINET, EtherNet/IP hoặc Modbus TCP với PLC và camera, một cho mạng nhà máy; cổng RS-485 cách ly cho Modbus RTU với cân, bộ điều khiển nhiệt | Máy từ nhiều hãng dùng PLC và giao thức khác nhau; tách mạng để lỗi mạng văn phòng không dừng chuyền |
| Cổng ngoại vi | 2–4 cổng COM cho máy in date, đầu đọc mã, cân; USB cho máy quét mã, khoá bảo mật; DIO 8 kênh nếu cần đèn báo, nút bấm ngoài | Máy in phun, cân kiểm tra thường dùng cổng nối tiếp |
| Nguồn điện | 24 V DC từ tủ điện, ưu tiên dải rộng 9–32 V DC; có tuỳ chọn bộ đổi nguồn AC | Servo và động cơ băng tải khởi động gây sụt áp tức thời |
| Lắp đặt | Gắn cửa tủ (panel mount) hoặc VESA trên tay đỡ; khe mở rộng mini PCIe hoặc PCIe cho card truyền thông | Thêm card PROFIBUS, CAN hoặc Wi-Fi mà không đổi máy |
| Phần mềm, vận hành | Chạy Windows hoặc Linux để cài phần mềm SCADA/HMI, quản lý công thức; watchdog; quản lý từ xa; 24/7 | Chuyền chạy ba ca; phần mềm công thức và OEE là ứng dụng máy tính, không phải firmware HMI |
| Chứng chỉ | CE, FCC; UL nếu máy xuất sang Bắc Mỹ; mặt trước thép không gỉ nếu nằm trong khu tiếp xúc thực phẩm | Yêu cầu của khách mua máy và cơ quan kiểm định |
3. Chức năng HMI cần có và yêu cầu tương ứng của panel PC
Bảng dưới gắn từng chức năng với yêu cầu phần cứng và dòng máy trong danh mục IPC247. Không phải máy nào cũng cần đủ; chọn theo chức năng nhà máy sẽ dùng trong hai năm tới, vì đổi panel PC sau khi đã cài phần mềm tốn thời gian kiểm định lại.
| Chức năng HMI | Yêu cầu panel PC | Dòng máy gợi ý |
|---|---|---|
| Quản lý công thức theo mã hàng, phân quyền | Hệ điều hành đầy đủ, ổ SSD, cổng LAN nối PLC, đăng nhập theo người dùng | Mọi panel PC trong bài; chọn theo môi trường lắp |
| Đổi mã nhanh có hướng dẫn hình ảnh | Màn hình 12–15 inch, độ sáng 300–400 cd/m², cảm ứng dùng găng | Advantech PPC-3150 15 inch, độ sáng 400 cd/m², cảm ứng điện trở 5 dây |
| OEE tại máy: đếm sản lượng, phân loại dừng | Đọc PLC qua Modbus TCP hoặc PROFINET; DIO nếu máy không có cổng; hiển thị biểu đồ | PPC-3150 với RS-422/485 cách ly và GPIO 8 kênh tuỳ chọn; TPC-1251T với mô-đun iDoor |
| Xác nhận lô, đẩy dữ liệu in date | 2 LAN tách mạng; 2–4 COM cho máy in, cân; USB cho máy quét mã | Advantech TPC-1251T 12,1 inch, mini PCIe và iDoor thêm COM |
| Xem ảnh camera kiểm nhãn tại máy | CPU đủ để giải mã ảnh, LAN Gigabit riêng cho camera, màn hình 15 inch | PPC-3150: Atom bốn nhân, 2 LAN Gigabit, khe PCIe x4 cho card thu ảnh |
| HMI trong khu ướt, khu thực phẩm bị rửa vòi | Mặt trước thép không gỉ, kín nước, không quạt, chịu hoá chất | Panel PC KLD-1061B mặt trước nhôm, lưng SUS304, IP66 toàn thân, 4 COM |
| HMI trên khung máy gần thanh hàn nhiệt | Dải nhiệt tới 60 °C, không quạt, mSATA, mặt trước phẳng IP66 | TPC-1251T: −20 đến 60 °C, mặt trước phẳng IP66, vỏ nhôm có nối đất |
Ba dòng trong bảng chia theo vị trí. Advantech TPC-1251T 12,1 inch XGA, CPU Atom E3827, RAM 4 GB, mặt trước phẳng IP66 hoặc không phẳng IP65, cảm ứng điện trở 5 dây, không quạt, dải nhiệt −20 đến 60 °C, khe mini PCIe và iDoor, hỗ trợ quản lý từ xa; hợp với máy chiết rót, máy đóng túi, máy in date. Advantech PPC-3150 15 inch XGA, CPU Atom E3845 bốn nhân, độ sáng 400 cd/m², cảm ứng điện trở 5 dây, 2 LAN Gigabit, một cổng RS-422/485 cách ly, 4 cổng RS-232, GPIO 8 kênh tuỳ chọn, khe PCIe x4 hoặc PCI, nguồn 9–32 V DC, mặt trước IP65, không quạt; hợp với đầu chuyền cần hiển thị OEE và ảnh camera. Panel PC KLD-1061B CPU J1900, RAM 4 GB, SSD 64 GB, 4 COM, 1 USB, 1 LAN, mặt trước nhôm, lưng thép không gỉ SUS304, chống thấm IP66 toàn thân, không quạt, dải nhiệt −10 đến 60 °C, nguồn 12 V DC (tùy chọn 9–36 V DC); hợp với máy đóng gói trong khu chế biến thực phẩm, thuỷ sản, dược bị rửa vòi cuối ca.
4. Ví dụ triển khai panel PC cho máy đóng gói
Máy đóng túi bột gia vị đổi mã hàng nhiều lần trong ca. Bài toán: 60 mã hàng khác nhau về chiều dài túi, khối lượng, nhiệt độ hàn và mẫu nhãn; mỗi lần đổi mã người vận hành gõ tay 20 thông số vào HMI của máy, mất 25–40 phút và đã từng in nhầm date. Thiết bị: panel PC 12,1 inch mặt trước IP66 gắn cửa tủ cạnh HMI cũ, nối PLC máy qua PROFINET, nối máy in date qua LAN và cân định lượng qua RS-485; phần mềm quản lý công thức có phân quyền, danh sách kiểm tra đổi mã có hình. Kết quả kỳ vọng: phần nạp thông số về vài giây, thời gian đổi mã chỉ còn thao tác cơ khí, mẫu nhãn và date gọi từ thư viện nên không còn gõ tay.
OEE tại máy chiết rót nước giải khát. Bài toán: chuyền chiết ba ca, sản lượng ghi tay cuối ca, dừng ngắn nhiều lần không được ghi nên không biết nguyên nhân mất năng suất. Thiết bị: panel PC 15 inch đặt ở đầu chuyền trên tay đỡ, đọc bộ đếm và mã lỗi từ PLC máy chiết qua Modbus TCP, đọc cân kiểm tra qua RS-485, hiển thị OEE theo ca và bảng nguyên nhân dừng; dữ liệu đẩy lên máy chủ nhà máy qua cổng LAN thứ hai. Kết quả kỳ vọng: dừng ngắn được ghi tự động theo mã lỗi, người vận hành thấy OEE theo giờ và phản ứng ngay, số liệu đủ để lập kế hoạch bảo trì. Tổng quan cách chia việc với camera kiểm nhãn ở cuối chuyền nằm trong bài về tự động hoá đóng gói.
Máy đóng gói thuỷ sản đông lạnh trong khu rửa vòi. Bài toán: khu đóng gói ướt, được xịt rửa và khử trùng cuối ca; cần ghi khối lượng và mã lô từng thùng, in nhãn, công nhân đeo găng ướt. Thiết bị: panel PC mặt trước thép không gỉ, vỏ kín nước, cảm ứng điện trở, 4 cổng COM nối cân và máy in nhãn, LAN đưa dữ liệu lô lên phần mềm truy xuất; đặt trong hộp inox có mái che khi xịt rửa. Kết quả kỳ vọng: bỏ ghi tay, hồ sơ lô đủ cho truy xuất, thiết bị chịu được quy trình vệ sinh hằng ngày.
Chọn thiết bị cho máy đóng gói
Với máy đóng gói trong xưởng khô hoặc ít văng nước, chọn trong danh mục panel PC bảng điều khiển công nghiệp theo ba tiêu chí: kích thước vừa cửa tủ, cảm ứng bấm được bằng găng, đủ cổng LAN và COM cho PLC, máy in, cân. Advantech TPC-1251T 12,1 inch mặt trước phẳng IP66, cảm ứng điện trở 5 dây, không quạt, dải nhiệt −20 đến 60 °C hợp với máy chiết rót, máy đóng túi, máy in date. Advantech PPC-3150 15 inch độ sáng 400 cd/m², 2 LAN Gigabit, RS-422/485 cách ly, khe PCIe, nguồn 9–32 V DC hợp với đầu chuyền cần hiển thị OEE, biểu đồ và ảnh camera. Với khu ướt bị rửa vòi và khu tiếp xúc thực phẩm, Panel PC KLD-1061B mặt trước nhôm, lưng thép không gỉ SUS304, chống thấm IP66 toàn thân, 4 cổng COM. Các dòng màn hình cảm ứng khác nằm trong danh mục máy tính công nghiệp màn hình cảm ứng. Nếu chưa rõ vị trí lắp cần mức IP, dải nhiệt hay số cổng nào, dùng công cụ chọn máy theo điều kiện lắp đặt: nhập nhiệt độ, mức nước, rung, nguồn điện và số cổng, công cụ lọc ra các dòng đáp ứng để đối chiếu trước khi hỏi báo giá.
Câu hỏi thường gặp về panel PC cho máy đóng gói
Máy đóng gói đã có HMI của hãng, có cần thay bằng panel PC không?
Không cần thay nếu HMI đó chỉ làm nhiệm vụ vận hành máy. Panel PC được thêm khi nhà máy cần quản lý thư viện công thức theo mã hàng, ghi lô, hiển thị OEE, xem ảnh camera kiểm nhãn hoặc nối MES, những việc HMI nhúng không làm được. Panel PC đọc và ghi dữ liệu với PLC của máy qua PROFINET hoặc Modbus TCP, HMI cũ giữ nguyên.
Panel PC cho máy đóng gói nên chọn cảm ứng điện trở hay điện dung?
Điện trở 5 dây bấm được bằng mọi loại găng, kể cả găng ướt, hợp với khu chiết rót và khu ướt. Điện dung đa điểm cho mặt kính phẳng dễ lau, thao tác nhanh, cần chọn loại có chế độ găng tay và ngón ướt nếu dùng trong khu chế biến. Ở khu đóng gói khô, điện dung là lựa chọn phổ biến hơn.
Kích thước màn hình panel PC cho máy đóng gói bao nhiêu là đủ?
10–12 inch đủ cho màn hình vận hành và chọn công thức tại một máy, gắn được vào cửa tủ hoặc tay đỡ. 15 inch trở lên dùng khi cần hiển thị OEE, biểu đồ và ảnh camera cùng lúc, hoặc đặt ở đầu chuyền cho nhiều người xem. Kích thước lớn hơn làm tăng chiều sâu lắp và giá; nên xem không gian tủ trước.
Đổi mã sản phẩm trên máy đóng gói nhanh hơn nhờ panel PC ở điểm nào?
Toàn bộ thông số cơ khí và điều khiển của một mã hàng được lưu thành công thức: nhiệt độ hàn, chiều dài túi, tốc độ, vị trí dẫn hướng, mẫu nhãn, dữ liệu in date. Người vận hành chọn mã hàng, panel PC đẩy giá trị xuống PLC và máy in, chỉ còn thao tác cơ khí cần chỉnh tay. Đây là phần chuyển việc chỉnh trong sang chỉnh ngoài theo SMED.
