Tự động hóa đóng gói sản phẩm là việc thay thao tác tay ở các khâu định lượng, chiết rót, đóng nắp, dán nhãn, in date, đóng thùng và xếp pallet bằng máy có điều khiển, để dây chuyền chạy đều theo nhịp, đúng khối lượng và đúng nhãn cho từng lô. Phần cơ khí do nhà chế tạo máy quyết định; phần quyết định máy chạy ổn định hay không là bộ điều khiển: PLC, máy tính công nghiệp, màn hình HMI và camera kiểm nhãn. Bài này nêu tổng quan các khâu, yêu cầu kỹ thuật của thiết bị điều khiển và bảng khâu → yêu cầu → thiết bị để người mua chọn đúng dòng máy. Góc hẹp về panel PC đặt tại máy đóng gói được viết riêng trong bài kiểm soát quy trình đóng gói bằng panel PC công nghiệp.
1. Tự động hóa đóng gói sản phẩm gồm những khâu nào
Một dây chuyền đóng gói đầy đủ đi từ sản phẩm rời đến pallet sẵn sàng xuất kho. Không phải nhà máy nào cũng có đủ bảy khâu, nhưng thứ tự dưới đây là khung chung để đối chiếu khi lập kế hoạch tự động hoá:
- Định lượng (dosing): cân, đếm hoặc đo thể tích để mỗi đơn vị bao gói nhận đúng lượng sản phẩm. Sai số ở khâu này nhân lên theo hàng vạn gói mỗi ngày.
- Chiết rót (filling): đưa sản phẩm lỏng, sệt, bột hoặc hạt vào chai, túi, hộp. Tốc độ và độ ổn định của van, bơm, vít tải quyết định năng suất chuyền.
- Đóng nắp, hàn miệng (capping, sealing): vặn nắp theo mô-men đặt trước, hàn nhiệt, hàn siêu âm hoặc ép mí. Cần cảm biến xác nhận có nắp, nắp kín.
- Dán nhãn (labeling): cấp nhãn đồng bộ với tốc độ băng tải, đổi mẫu nhãn khi đổi mã hàng.
- In date, mã lô (coding): in ngày sản xuất, hạn dùng, mã lô, mã vạch hoặc mã QR bằng máy in phun, laser hoặc in nhiệt.
- Đóng thùng (case packing): gom đủ số lượng, xếp vào thùng carton, dán băng keo, in nhãn thùng.
- Xếp pallet và quấn màng (palletizing, wrapping): robot hoặc máy xếp pallet theo sơ đồ, quấn màng co, dán nhãn pallet để đưa vào hệ thống kho.
Ba mức tự động hoá thường gặp: bán tự động (máy làm một khâu, người cấp và lấy hàng), tự động từng máy (mỗi máy chạy độc lập, người chuyển hàng giữa các máy) và dây chuyền đồng bộ (băng tải nối liền, một hệ thống điều khiển giám sát cả chuyền). Cách chọn máy đóng gói theo loại bao bì và vật liệu được nêu trong bài dây chuyền sản xuất bao bì; bài này tập trung vào phần điều khiển chung cho mọi loại bao bì.
2. Yêu cầu kỹ thuật của thiết bị điều khiển trong dây chuyền đóng gói
Máy đóng gói rung liên tục, đặt gần khu chiết nóng hoặc khu rửa, phải đổi mã hàng nhiều lần trong ca và nối với nhiều thiết bị ngoại vi (cân, máy in, đầu đọc mã, camera). Bộ điều khiển vì thế phải đáp ứng các tiêu chí sau; mức yêu cầu thay đổi theo vị trí lắp.
| Tiêu chí | Yêu cầu | Lý do trong đóng gói |
|---|---|---|
| Dải nhiệt hoạt động | 0–50 °C khi đặt trong tủ điện; −20 đến 60 °C khi gắn trên khung máy, gần máy hàn nhiệt, máy co màng hoặc khu chiết nóng | Máy co màng, hàn miệng toả nhiệt; tủ điện kín cộng thêm 10–15 °C so với xưởng |
| Rung, sốc | Rung 1–2 Grms theo IEC 60068-2-64, sốc 10–50 G theo IEC 60068-2-27; dùng SSD, eMMC, không dùng ổ cứng cơ | Máy dán nhãn, đóng thùng rung liên tục theo nhịp cơ khí |
| Bụi, ẩm | Máy hộp trong tủ: IP30; panel PC tại máy: mặt trước IP65, khu ướt hoặc lau rửa hoá chất: IP66; bột mịn: vỏ kín không quạt | Bột đường, bột sữa, bột hoá chất bám vào quạt và khe tản nhiệt |
| Nguồn điện | 24 V DC từ tủ điện; dải rộng 9–36 V DC nếu gắn trên máy có động cơ lớn; ưu tiên đầu vào nguồn kép hoặc UPS cho trạm ghi lô | Động cơ băng tải, servo khởi động gây sụt áp tức thời |
| Cổng nối tiếp COM | 2–6 cổng RS-232/422/485 cho cân, máy in date, đầu đọc mã vạch, bộ điều khiển nhiệt | Phần lớn cân và máy in công nghiệp vẫn giao tiếp qua cổng nối tiếp |
| Mạng LAN | Ít nhất 2 cổng Gigabit: một cho mạng máy (PLC, camera), một cho mạng nhà máy (MES, ERP) | Tách mạng để lỗi mạng văn phòng không dừng chuyền |
| DIO, PoE | Cổng vào ra số cách ly để nhận tín hiệu cảm biến, đèn báo, dừng khẩn; PoE hoặc USB 3 cho camera | Camera kiểm nhãn cần cấp nguồn và nhận tín hiệu kích chụp từ cảm biến |
| Giao thức | Modbus RTU/TCP, EtherNet/IP, PROFINET để nói chuyện với PLC; OPC UA để đẩy dữ liệu lên MES | Máy đóng gói từ nhiều hãng dùng PLC khác nhau |
| Vận hành | 24/7, không quạt, watchdog tự khởi động lại, vòng đời cung ứng 5–7 năm | Chuyền chạy ba ca; thay máy khác model phải làm lại phần mềm |
| Chứng chỉ | CE, FCC; UL nếu máy xuất sang Bắc Mỹ; vỏ thép không gỉ nếu tiếp xúc thực phẩm, dược | Yêu cầu của khách hàng mua máy và cơ quan kiểm định |
3. Thiết bị điều khiển: PLC, máy tính công nghiệp, HMI và camera kiểm nhãn

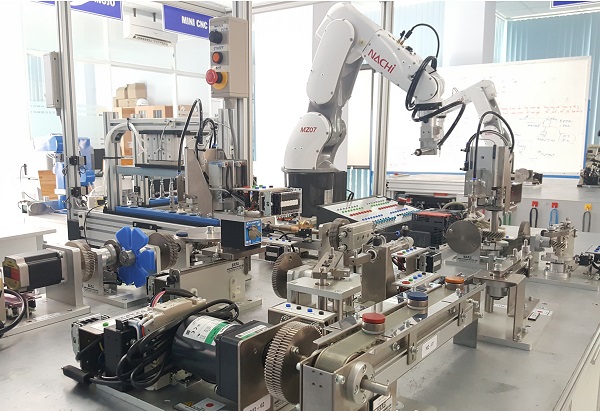

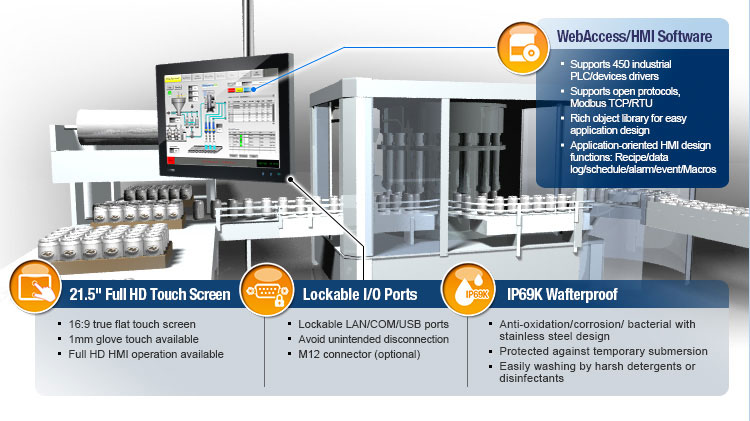

Bốn thiết bị này không thay thế nhau mà chia việc. PLC (bộ điều khiển logic khả trình) điều khiển động cơ, van, xi lanh theo chu kỳ mili giây và xử lý dừng khẩn. Máy tính công nghiệp chạy phần mềm cấp trên: quản lý công thức theo mã hàng, mẫu nhãn, dữ liệu lô, xử lý ảnh camera và nối với MES, ERP. HMI hoặc panel PC (máy tính tích hợp màn hình cảm ứng) là chỗ người vận hành đổi mã hàng, xem cảnh báo. Camera công nghiệp kiểm nhãn, nắp, date và mức chiết.
| Khâu | Yêu cầu điều khiển | Thiết bị gợi ý |
|---|---|---|
| Định lượng | Đọc cân qua RS-232/485 hoặc Modbus, hiệu chuẩn, cảnh báo lệch khối lượng, lưu kết quả từng gói | PLC điều khiển cấp liệu; máy hộp nhỏ như Advantech UNO-2271G (2 LAN, tuỳ chọn 2 cổng RS-232/422/485, DIO cách ly qua iDoor) gom dữ liệu cân |
| Chiết rót | Đặt công thức theo mã hàng, điều khiển van và servo, theo dõi mức và nhiệt độ sản phẩm | PLC + panel PC tại máy để đổi công thức; phần này được viết sâu trong bài về panel PC đóng gói |
| Đóng nắp, hàn miệng | Điều khiển mô-men, nhiệt độ thanh hàn, cảm biến có nắp và nắp kín | PLC; camera kiểm nắp nối vào máy tính có DIO để loại sản phẩm lỗi |
| Dán nhãn | Đồng bộ với encoder băng tải, đổi mẫu nhãn khi đổi mã hàng, cảnh báo hết nhãn | PLC hoặc bộ điều khiển máy dán; máy tính công nghiệp quản lý thư viện mẫu nhãn |
| In date, mã lô | Nhận dữ liệu lô từ ERP/MES, đẩy xuống máy in qua LAN hoặc COM, khoá không cho sửa tay | Máy tính công nghiệp 2 cổng LAN, cổng COM; panel PC Advantech TPC-1251T để xác nhận lô trước khi chạy |
| Camera kiểm nhãn, date | Nhận ảnh từ 1–4 camera GigE hoặc USB 3, xử lý ảnh theo tốc độ chuyền, xuất tín hiệu loại hàng | Máy hộp nhiều cổng như AAEON BOXER-6640 (2 LAN, 4 USB 3.2, DIO 8 bit) |
| Đóng thùng | Đếm số lượng, cân kiểm tra thùng, in và dán nhãn thùng có mã vạch | PLC + DIO; máy tính in nhãn thùng từ dữ liệu lô |
| Xếp pallet, quấn màng | Sơ đồ xếp theo mã hàng, in nhãn pallet (mã SSCC), báo kho WMS | PLC hoặc bộ điều khiển robot; máy tính công nghiệp nối WMS, in nhãn pallet |
Cách camera phát hiện lỗi nhãn, lỗi nắp và cách chọn ống kính, đèn được viết riêng trong bài camera công nghiệp kiểm tra và phát hiện lỗi sản phẩm; máy tính xử lý ảnh phải có đủ cổng cho số camera dự kiến, kể cả camera lắp thêm sau.
4. Ví dụ triển khai tự động hóa đóng gói

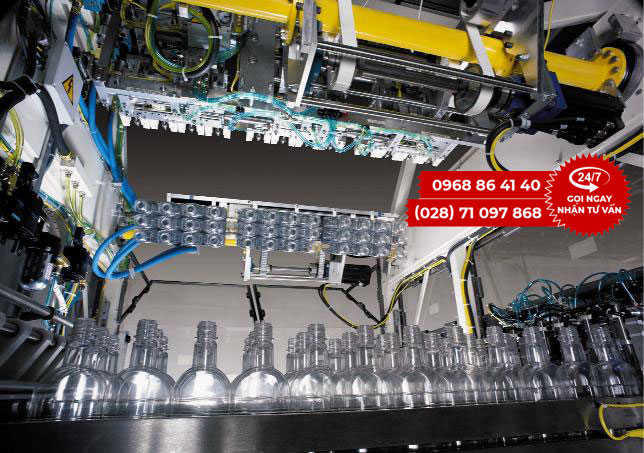

Nước giải khát đóng chai. Bài toán: chuyền chiết rót, đóng nắp, dán nhãn, in date chạy ba ca, sàn ướt, đổi hương vị nhiều lần trong ngày, từng bị in nhầm hạn dùng. Thiết bị: PLC của máy chiết giữ nguyên; thêm một panel PC mặt trước IP66 tại đầu chuyền để chọn mã hàng, máy tính công nghiệp trong tủ nhận dữ liệu lô từ ERP và đẩy xuống máy in date qua LAN, một camera kiểm nhãn và date ở cuối chuyền. Kết quả kỳ vọng: không gõ tay ngày sản xuất, chai sai nhãn bị loại tự động, mỗi lô có ảnh lưu để đối chiếu.
Bột thực phẩm khô đóng bao. Bài toán: định lượng bằng cân 5–25 kg, đóng bao, in mã lô, xếp pallet; bụi bột mịn làm hỏng máy tính có quạt sau vài tháng. Thiết bị: máy hộp không quạt đọc cân qua RS-485, ghi khối lượng từng bao, panel PC không quạt tại máy đóng bao, PLC điều khiển vít tải và máy khâu miệng, máy tính nối robot xếp pallet và in nhãn pallet cho kho. Kết quả kỳ vọng: sai số khối lượng theo dõi được theo ca, không dừng máy vì máy tính kẹt bụi, pallet có mã kho ngay khi ra khỏi chuyền.
Dược phẩm, mỹ phẩm đóng hộp. Bài toán: yêu cầu truy xuất từng đơn vị, kiểm nhãn, số lô, hạn dùng bằng camera, dữ liệu không được sửa tay. Thiết bị: máy tính công nghiệp hai cổng LAN tách mạng camera và mạng MES, hai đến ba camera kiểm nhãn và mã, DIO nối cơ cấu loại hàng, panel PC có phân quyền người dùng. Kết quả kỳ vọng: 100 % hộp được kiểm nhãn và mã, hồ sơ lô sinh tự động, thời gian đổi mã hàng rút ngắn vì mẫu nhãn và công thức gọi từ thư viện.
Chọn thiết bị cho tự động hóa đóng gói
Với vị trí đặt tại máy cần màn hình, chọn trong danh mục panel PC bảng điều khiển công nghiệp. Advantech TPC-1251T 12,1 inch có mặt trước phẳng IP66, cảm ứng điện trở 5 dây bấm được bằng găng, không quạt, dải nhiệt −20 đến 60 °C, khe mini PCIe và iDoor để thêm cổng COM hoặc mô-đun truyền thông. Với tủ điện cần một máy nhỏ gom dữ liệu cân, máy in và PLC, Advantech UNO-2271G không quạt, 2 cổng Gigabit LAN, bộ nhớ eMMC 32 GB, tuỳ chọn 2 cổng RS-232/422/485, chịu rung 2 Grms và sốc 50 G. Với trạm kiểm nhãn bằng camera, AAEON BOXER-6640 dùng CPU Intel Core, RAM DDR4 tới 32 GB, 2 LAN, 4 cổng USB 3.2, DIO 8 bit, nguồn 9–36 V DC, dải nhiệt −20 đến 55 °C, xuất hai màn hình. Các dòng không màn hình khác nằm trong danh mục máy tính công nghiệp không quạt. Nếu chưa rõ vị trí lắp cần dải nhiệt, mức IP hay số cổng nào, dùng công cụ chọn máy theo điều kiện lắp đặt: nhập nhiệt độ, rung, bụi, nguồn điện và số cổng, công cụ lọc ra các dòng đáp ứng để đối chiếu trước khi hỏi báo giá.
Câu hỏi thường gặp về tự động hóa đóng gói
Tự động hóa đóng gói nên bắt đầu từ khâu nào?
Bắt đầu từ khâu đang gây lỗi hoặc nghẽn nhiều nhất, thường là dán nhãn và in date vì sai nhãn phải thu hồi cả lô, hoặc định lượng vì sai khối lượng gây hao hụt mỗi ngày. Chọn máy có cổng kết nối chuẩn (COM, LAN, DIO) để khâu làm sau nối được với khâu làm trước mà không thay bộ điều khiển.
Máy đóng gói đã có PLC, vì sao còn cần máy tính công nghiệp?
PLC điều khiển động cơ, van, cảm biến theo chu kỳ mili giây nhưng không quản lý được mẫu nhãn, công thức theo mã hàng, ảnh camera và dữ liệu lô. Máy tính công nghiệp đảm nhận phần đó: nhận lệnh từ ERP hoặc MES, đẩy công thức xuống PLC, xử lý ảnh kiểm nhãn và ghi lại từng lô để truy xuất.
Máy tính điều khiển máy đóng gói cần dải nhiệt và cấp bảo vệ nào?
Máy hộp đặt trong tủ điện cần 0–50 °C và IP30 là đủ; máy gắn trực tiếp trên khung máy hoặc gần khu hàn nhiệt, chiết nóng nên chọn dải −20 đến 60 °C, không quạt, ổ SSD hoặc eMMC. Panel PC đặt ở khu ướt hoặc bị lau rửa cần mặt trước IP65/IP66.
Camera kiểm nhãn có thay được người kiểm cuối chuyền không?
Với các lỗi định nghĩa được như thiếu nhãn, nhãn lệch, sai mã vạch, sai hoặc mờ ngày sản xuất, camera kiểm được 100 % sản phẩm ở tốc độ chuyền mà người không theo kịp. Người kiểm chuyển sang xử lý hàng bị loại và xem lại ảnh lỗi; các lỗi thẩm mỹ khó định nghĩa vẫn cần người đánh giá.
