Máy tính công nghiệp cho bãi giữ xe thông minh là máy tính không quạt đặt tại tủ điện làn xe, nhận ảnh từ camera để nhận diện biển số, đối chiếu thẻ RFID hoặc vé QR, ra lệnh mở barrier và lưu toàn bộ dữ liệu ra vào. Đây là thiết bị thay thế cho nhân viên ghi vé giấy tại bãi giữ xe truyền thống, xử lý xe vào ra nhanh hơn và ít sai sót hơn ở giờ cao điểm. Bài viết trình bày cấu hình làn xe, thiết bị chính và phụ trợ, lợi ích so với giữ xe vé giấy, yêu cầu kỹ thuật của máy tính tại làn và gợi ý thiết bị cho chung cư, toà nhà văn phòng, trung tâm thương mại và khu công nghiệp.
Bãi giữ xe thông minh ứng dụng máy tính công nghiệp là gì?
Bãi giữ xe truyền thống quản lý bằng vé giấy hoặc thẻ ghi tay. Cách này khó kiểm soát số xe đang trong bãi, dễ sai sót khi xe ra vào dồn dập, không truy được hình ảnh khi có tranh chấp và không đối chiếu được doanh thu với số lượt xe. Những hạn chế này được giải quyết khi đưa máy tính công nghiệp vào điều khiển làn xe.

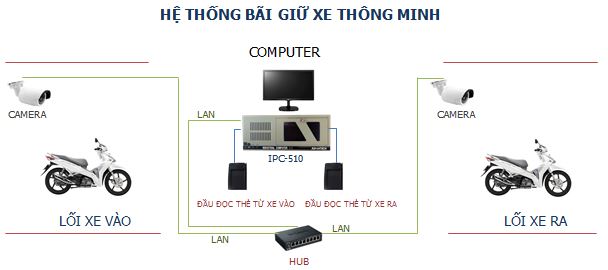

Bãi giữ xe thông minh là hệ thống ghi nhận và lưu dữ liệu phương tiện ra vào bằng thiết bị điện tử: camera chụp biển số, camera toàn cảnh, đầu đọc thẻ RFID hoặc vé QR, barrier tự động, vòng từ và cảm biến an toàn. Máy tính công nghiệp là bộ não của làn xe. Máy nhận ảnh từ camera, chạy phần mềm nhận diện biển số, so khớp với thẻ hoặc vé, ra lệnh mở barrier và ghi lại biển số, ảnh chủ xe, thời gian vào ra. Hệ thống có thể vận hành hoàn toàn tự động hoặc kết hợp với nhân viên bảo vệ ở các bãi có xe vãng lai nhiều.
Về mặt kỹ thuật, bãi giữ xe thông minh là một ứng dụng thu nhỏ của hệ thống giao thông thông minh: cùng dùng camera, nhận diện biển số và máy tính đặt ngoài hiện trường, chỉ khác ở quy mô và bài toán quản lý. Vì vậy yêu cầu đối với máy tính tại làn xe cũng tương tự máy tính tại tủ điều khiển giao thông: không quạt, chịu nhiệt, nguồn dải rộng, có ngõ vào ra số để nối thiết bị cơ khí.
Bãi giữ xe thông minh gồm những mô hình làn và thiết bị nào?
Mô hình bãi giữ xe được chọn theo lưu lượng xe, loại xe và mặt bằng lối ra vào. Bảng dưới tóm tắt các cấu hình làn thường gặp và số máy tính công nghiệp tương ứng.
| Mô hình làn | Phù hợp với | Máy tính công nghiệp |
|---|---|---|
| 1 làn vào + 1 làn ra chung xe máy và ô tô | Chung cư nhỏ, văn phòng ít xe | 1 máy điều khiển cả hai làn |
| 1 làn vào + 1 làn ra, xe máy và ô tô đi chung làn nhưng tách phần mềm tính phí | Toà nhà văn phòng, bệnh viện | 1 máy tại mỗi làn |
| Làn xe máy riêng, làn ô tô riêng, lối vào ở hai mặt đường khác nhau | Trung tâm thương mại, khu đô thị | 1 máy tại mỗi làn + 1 máy chủ tổng hợp |
| Làn không người, tự phát vé QR và thu phí tự động | Bãi công cộng, sân bay, khu công nghiệp | 1 máy tại mỗi làn + máy chủ + cổng thanh toán |
Dù theo mô hình nào, một làn xe đều gồm hai nhóm thiết bị điện tử và cơ khí liên kết qua cảm biến, mạng LAN nội bộ và công nghệ RFID.
Thiết bị chính
- Máy tính công nghiệp: cấu hình đủ chạy phần mềm quản lý và nhận diện biển số cho số làn phụ trách; có cổng LAN cho camera, cổng COM cho đầu đọc thẻ, ngõ vào ra số cho barrier và vòng từ.
- Camera: camera chụp biển số góc hẹp và camera toàn cảnh ghi hình chủ xe; camera IP nối về máy tính qua switch, tốt nhất là switch có cấp nguồn PoE.
- Đầu đọc thẻ RFID hoặc máy in vé QR: gắn trên trụ tại làn, nối máy tính qua RS-232/485 hoặc USB.
- Phần mềm quản lý bãi xe: nhận diện biển số, quản lý thẻ tháng và xe vãng lai, tính phí theo biểu giá, báo cáo doanh thu.
Thiết bị phụ trợ
- Barrier tự động, gờ giảm tốc, hàng rào phân làn.
- Bộ dò vòng từ phát hiện xe đã vào vị trí và đã qua barrier.
- Cảm biến an toàn chống hạ barrier khi còn xe bên dưới.
- Tủ điện ngoài trời, bộ lưu điện, màn hình hiển thị hướng dẫn tại lối vào.
Lợi ích so với bãi giữ xe truyền thống
Đưa máy tính công nghiệp vào điều khiển làn xe thay đổi cách vận hành bãi ở bốn điểm.
- Kiểm soát mất xe: mỗi lượt xe được ghi lại bằng ảnh biển số, ảnh người lái, mã thẻ và thời gian. Xe chỉ ra khi biển số khớp với thẻ hoặc vé đã ghi lúc vào. Hình thức đổi thẻ, dùng vé giả gần như không thực hiện được.
- Thông làn nhanh ở giờ cao điểm: nhận diện biển số và mở barrier diễn ra ngay khi xe dừng trước camera, không cần nhân viên ghi số lên vé và phát vé. Thời gian mỗi lượt giảm rõ so với vé giấy, hàng xe không ùn ở lối vào.
- Truy xuất dữ liệu: khi có tranh chấp hoặc mất xe, nhân viên tìm lại ảnh và thông tin lượt xe theo biển số hoặc khung giờ trong vài phút. Dữ liệu doanh thu, số lượt xe, thẻ tháng được xuất báo cáo tự động.
- Giảm chi phí vận hành: giảm nhân sự trực làn, bỏ chi phí in vé giấy, thẻ RFID dùng lại nhiều lần; bãi không xả vé giấy ra môi trường.
Ở khu công nghiệp và nhà máy, hệ thống này còn nối với phần mềm kiểm soát ra vào để đối chiếu xe với nhân viên, xe hợp đồng vận chuyển và khách đến làm việc. Cách kết hợp máy tính công nghiệp với camera để giám sát lưu lượng và điều khiển thiết bị ngoài trời được trình bày trong bài máy tính trong hệ thống kiểm soát giao thông.
Yêu cầu kỹ thuật của máy tính công nghiệp cho bãi giữ xe
Máy tính tại làn xe đặt trong tủ điện ngoài trời, chạy liên tục 24/7 và nối trực tiếp với thiết bị cơ khí. Khi chọn máy cần rà các tiêu chí sau.
- Không quạt, nhiệt độ làm việc rộng: tủ điện ngoài trời nóng lên vào buổi trưa và ẩm vào mùa mưa. Máy không quạt không hút bụi và hơi ẩm vào bo mạch; nhiệt độ làm việc nên từ -20 đến ít nhất 60 °C.
- Ngõ vào ra số cách ly (isolated DIO): để nhận tín hiệu vòng từ, cảm biến an toàn và ra lệnh mở barrier mà không đưa nhiễu từ động cơ barrier vào máy tính.
- Cổng LAN và COM đủ dùng: tối thiểu 2 cổng LAN để tách mạng camera khỏi mạng quản lý; cổng RS-232/485 cho đầu đọc thẻ, máy in vé, bảng hiển thị.
- Nguồn dải rộng 9–36 VDC: lấy nguồn chung từ tủ điện và bộ lưu điện, chịu được sụt áp khi barrier khởi động.
- Hiệu năng theo số làn và phương pháp nhận diện: nhận diện biển số bằng thuật toán xử lý ảnh cho 1–2 làn chạy được trên bộ xử lý Atom hoặc Celeron; nhận diện bằng mô hình AI cho nhiều làn hoặc kèm nhận diện khuôn mặt cần bộ xử lý Core hoặc máy có GPU. Cách camera và máy tính công nghiệp phối hợp trong bài toán xử lý ảnh được mô tả ở bài camera công nghiệp kiểm tra, phát hiện lỗi sản phẩm; nguyên lý này áp dụng tương tự cho nhận diện biển số.
- Lưu trữ và quản trị từ xa: ổ SSD công nghiệp lưu ảnh cục bộ khi mất mạng; hỗ trợ giám sát từ xa để đơn vị vận hành theo dõi nhiều bãi.
Chọn thiết bị cho bãi giữ xe thông minh
Cho vị trí điều khiển làn xe trong tủ điện, máy tính nhúng không quạt Advantech ARK-2121F dùng bộ xử lý Celeron J1900 bốn nhân, có 6 cổng COM, 6 cổng USB, ngõ vào ra số cách ly, nguồn 9–36 VDC, làm việc từ -20 đến 70 °C khi dùng SSD/RAM nhiệt độ rộng và khe mini PCIe kèm khay SIM để gửi dữ liệu qua mạng di động. Nếu cần cấp nguồn PoE cho camera IP ngay từ máy tính, máy tính công nghiệp không quạt Advantech UNO-1372G lắp ray DIN có 3 cổng LAN Gigabit, 8 ngõ vào ra số, 2 cổng COM, nguồn kép và mô-đun iDoor PoE nối trực tiếp camera. Cho vị trí màn hình hướng dẫn hoặc quầy thu phí đặt ngoài trời, máy tính công nghiệp màn hình cảm ứng Cincoze CS-117/P2002E có màn 17 inch độ sáng tới 1.500 nit đọc được dưới nắng, mặt trước IP65, làm việc từ -20 đến 70 °C. Để rà nhanh theo vị trí lắp và nhiệt độ tủ điện thực tế, dùng công cụ chọn máy theo điều kiện lắp đặt. IPC247 (Công ty Phát Triển Công Nghệ Cao Quyết Thắng) phân phối máy tính công nghiệp Advantech và Cincoze tại Việt Nam, hỗ trợ chọn cấu hình theo số làn và phần mềm bãi xe đang dùng.
Câu hỏi thường gặp về máy tính công nghiệp cho bãi giữ xe thông minh
Máy tính công nghiệp cho bãi giữ xe thông minh làm nhiệm vụ gì?
Máy tính công nghiệp đặt tại làn xe nhận ảnh từ camera, chạy phần mềm nhận diện biển số, đối chiếu thẻ RFID hoặc vé QR, ra lệnh mở barrier qua ngõ ra số và lưu ảnh, biển số, thời gian vào ra vào cơ sở dữ liệu. Với bãi nhiều làn, một máy tại mỗi làn xử lý tại chỗ và một máy chủ tổng hợp dữ liệu, tính phí và báo cáo.
Bãi giữ xe thông minh có cần máy tính công nghiệp không, dùng máy văn phòng được không?
Máy tính văn phòng chạy được phần mềm nhưng không có ngõ vào ra số cách ly để nối barrier và vòng từ, không chịu được nhiệt độ trong tủ điện ngoài trời và dùng quạt hút bụi nên hay hỏng sau vài mùa. Máy tính công nghiệp không quạt có sẵn cổng COM, DIO, nguồn 9–36 VDC và chạy ở nhiệt độ rộng, phù hợp cho thiết bị đặt tại làn xe hoạt động 24/7.
Máy tính công nghiệp cho bãi giữ xe cần cấu hình như thế nào?
Cần bộ xử lý đủ chạy nhận diện biển số cho số làn phụ trách, tối thiểu 2 cổng LAN để tách mạng camera và mạng quản lý, cổng COM cho đầu đọc thẻ, ngõ vào ra số cách ly cho barrier và cảm biến, lưu trữ SSD, nguồn dải rộng và nhiệt độ làm việc phù hợp vị trí lắp. Nếu cần nhận diện bằng AI ở nhiều làn, chọn máy có bộ xử lý Core hoặc GPU.
Lắp đặt hệ thống giữ xe thông minh cần những thiết bị nào?
Một làn xe cơ bản gồm máy tính công nghiệp chạy phần mềm, camera chụp biển số và camera toàn cảnh, đầu đọc thẻ RFID hoặc máy in vé QR, barrier tự động, vòng từ phát hiện xe, cảm biến an toàn và tủ điện. Bãi lớn thêm switch công nghiệp, máy chủ lưu dữ liệu và màn hình hiển thị hướng dẫn tại lối vào.
