Máy tính công nghiệp cho giao thông là máy tính không quạt đặt trong tủ điều khiển đèn tín hiệu, cột camera phạt nguội, biển báo điện tử VMS, cabin thu phí và trạm cân, nơi không có điều hoà, nguồn điện không ổn định, sét đánh mùa mưa và không có người trực. Vì vậy máy phải chịu dải nhiệt −20…70 °C, nhận nguồn dải rộng, có cổng cách ly, cấp PoE cho camera và khởi động lại được từ xa. Bài này nêu các vị trí trong hệ thống kiểm soát giao thông cần máy tính, yêu cầu kỹ thuật ngoài trời và bảng vị trí → dòng máy phù hợp. Khái niệm và thành phần của hệ thống giao thông thông minh nói chung được trình bày trong bài hệ thống giao thông thông minh là gì; bài này đi vào phần cứng tại từng điểm lắp.
1. Hệ thống kiểm soát giao thông có những vị trí nào cần máy tính

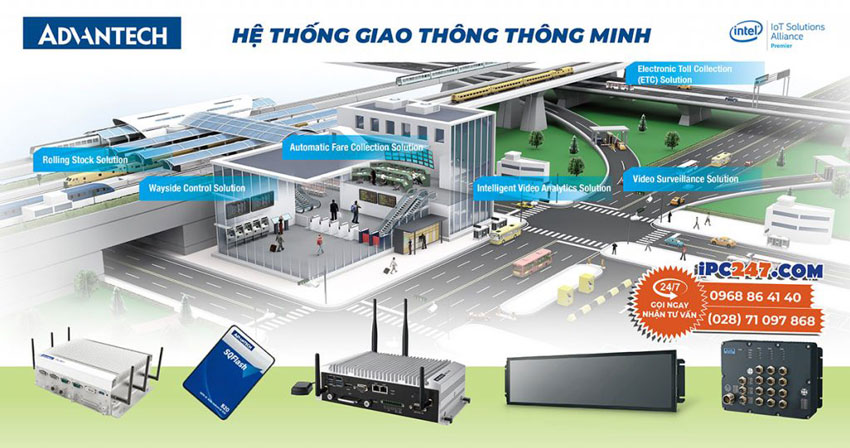

Một hệ thống kiểm soát giao thông đô thị hoặc cao tốc gồm nhiều điểm lắp rải trên đường, mỗi điểm một tủ và một máy tính, tất cả nối về trung tâm điều hành. Năm vị trí gặp nhiều nhất:
- Tủ điều khiển đèn tín hiệu tại nút giao: máy tính nhận dữ liệu từ vòng từ, radar hoặc camera đếm xe, chạy chương trình pha đèn thích ứng, đồng bộ với các nút lân cận và báo về trung tâm khi mất pha, cháy bóng.
- Cột camera giám sát và phạt nguội: máy tính nhận luồng ảnh từ 2–8 camera, nhận dạng biển số, ghi vi phạm vượt đèn đỏ, sai làn, tốc độ và đẩy ảnh có chữ ký thời gian về máy chủ.
- Biển báo điện tử VMS (variable message sign): máy tính nhận nội dung từ trung tâm, hiển thị cảnh báo ùn tắc, tai nạn, tốc độ và tự chuyển sang thông điệp dự phòng khi mất kết nối.
- Trạm thu phí, cổng ra vào: máy tính điều khiển barrier, đọc thẻ hoặc thẻ định danh ETC, chụp ảnh xe, tính phí và đồng bộ giao dịch. Phần điều khiển làn tại cổng được phân tích trong bài cổng thông minh là gì, còn bãi đỗ xe có bài máy tính công nghiệp cho bãi giữ xe thông minh.
- Trạm cân và kiểm tra tải trọng: máy tính đọc đầu cân qua RS-232/485, chụp ảnh biển số, so tải trọng cho phép và ra lệnh đèn, barrier.
Điểm chung của cả năm vị trí: máy nằm trong tủ kim loại ngoài trời, chạy 24/7, kỹ thuật viên chỉ đến khi có sự cố. Phần cứng vì thế được chọn theo điều kiện tủ chứ không theo cấu hình. Máy tính lắp trên xe buýt, xe tải và tàu có yêu cầu riêng về nguồn ắc quy và rung, được viết trong bài giải pháp máy tính tự động hoá vận tải.
2. Yêu cầu kỹ thuật với máy tính công nghiệp đặt ngoài trời
Bảng dưới là các tiêu chí nên ghi vào hồ sơ mời thầu hoặc yêu cầu kỹ thuật cho máy tính đặt trong tủ giao thông. Cột ghi chú nêu lý do thực tế tại Việt Nam.
| Tiêu chí | Yêu cầu | Ghi chú |
|---|---|---|
| Dải nhiệt hoạt động | −20 đến 70 °C, không quạt | Tủ kim loại ngoài nắng lên 60–65 °C buổi chiều; dòng 0–50 °C treo vào mùa hè |
| Bụi, ẩm | Vỏ kín không khe gió; độ ẩm 95 % không ngưng tụ; tủ đạt IP54 trở lên | Mưa tạt, côn trùng, bụi đường vào tủ qua khe cáp; bo mạch phủ bảo vệ nếu tủ hở |
| Nguồn điện | Đầu vào dải rộng 9–36 V DC, bảo vệ ngược cực, quá áp; hỗ trợ nguồn kép hoặc ắc quy dự phòng | Lưới chập chờn, sụt áp khi bơm nước và đèn cao áp bật; máy tự khởi động khi có điện lại |
| Chống sét, cách ly | DIO, COM cách ly; bộ chống sét lan truyền cho nguồn, mạng, tín hiệu tại đầu vào tủ | Sét mùa mưa vào qua cáp vòng từ và cáp camera trên cột cao |
| Cổng tín hiệu | 4–8 DI/DO cách ly cho barrier, đèn, vòng từ; 2–6 cổng COM RS-232/422/485 cho đầu cân, radar, bộ điều khiển đèn | Đủ cổng sẵn trên máy, hạn chế bộ chuyển đổi USB |
| Mạng, PoE | 2–4 cổng LAN Gigabit; PoE cấp cho camera hoặc kết hợp switch công nghiệp PoE; khe mini PCIe với khay SIM cho 4G | Cột camera ở xa thường không có cáp quang, phải dùng 4G; LAN dự phòng (teaming) khi có hai tuyến |
| Lưu trữ | SSD công nghiệp; đủ dung lượng lưu ảnh vi phạm 7–30 ngày khi mất kết nối | Ổ cứng cơ hỏng vì nhiệt và rung xe tải chạy qua |
| Rung, sốc | Rung 2–3 Grms, sốc 30–50 G theo IEC 60068-2-64 và 60068-2-27 | Tủ đặt sát mặt đường rung theo xe; máy trên cầu rung liên tục |
| Chứng chỉ, vận hành | CE, FCC, UL; EN 50155 nếu dùng cho đường sắt đô thị; watchdog; quản lý từ xa (SNMP, phần mềm giám sát của hãng) | Khởi động lại từ trung tâm thay vì cử người ra hiện trường; vòng đời cung ứng 5–7 năm để thay đồng nhất hàng trăm tủ |
Hai tiêu chí thường bị bỏ qua trong hồ sơ là nguồn dải rộng và quản lý từ xa. Máy dùng adapter 220 V AC không cắm được ắc quy dự phòng, và máy không có watchdog hay SNMP thì mỗi lần treo là một chuyến xe ra hiện trường. Với hệ thống hàng trăm tủ, hai chi tiết này quyết định chi phí vận hành nhiều hơn CPU.
3. Chọn dòng máy theo vị trí lắp trong hệ thống giao thông
Sau khi xác định vị trí và điều kiện tủ, chọn dòng máy theo bảng dưới. Tên dòng lấy từ danh mục đang phân phối tại IPC247; cấu hình CPU, RAM chốt sau theo phần mềm sẽ chạy.
| Vị trí lắp | Máy phải làm gì | Cổng cần có | Dòng phù hợp |
|---|---|---|---|
| Tủ đèn tín hiệu nút giao | Chạy chương trình pha đèn, đọc vòng từ, radar; báo trung tâm | DIO cách ly, 2–4 COM, 2 LAN, 4G | Advantech UNO-1372G lắp ray DIN, 8 DI/O, nguồn kép; ARK-2121F 6 COM, DIO cách ly, 9–36 V DC |
| Cột camera phạt nguội | Nhận 2–8 luồng camera, nhận dạng biển số, lưu ảnh, đẩy về máy chủ | PoE, LAN Gigabit hoặc 10 GbE, SSD lớn, 4G | Cincoze DS-1300 (CPU Core/Xeon thế hệ 10, −40…70 °C với CPU 35 W, mô-đun CFM PoE, tuỳ chọn 2 cổng 10 GbE); UNO-1372G kèm thẻ iDoor PoE cho 2–4 camera |
| Biển báo điện tử VMS | Nhận nội dung từ trung tâm, xuất hình ra bảng LED, thông điệp dự phòng | HDMI/VGA, LAN, COM cho bộ điều khiển LED | Advantech ARK-2121F (VGA + HDMI, −20…70 °C với SSD/RAM nhiệt rộng); kiosk thông tin ngoài trời dùng màn hình Cincoze CS-117 1.500 nit |
| Cabin thu phí, cổng ra vào | Điều khiển barrier, đọc thẻ ETC, chụp ảnh, tính phí, giao diện thu phí viên | DIO, COM, 2 LAN, màn hình cảm ứng đọc được dưới nắng | Panel PC Cincoze CS-117/P1001 17 inch 1.500 nit, IP65 mặt trước, 4 DI/4 DO, 2 COM; hoặc ARK-2121F nối màn hình công nghiệp |
| Trạm cân, kiểm tra tải trọng | Đọc đầu cân, chụp biển số, so tải trọng, ra lệnh đèn và barrier | RS-232/485 cho đầu cân, DIO, LAN camera | UNO-1372G hoặc ARK-2121F trong tủ; màn hình công nghiệp tại cabin |
| Trung tâm điều hành | Nhận dữ liệu mọi điểm, lưu video, tường hình | LAN 10 GbE, nhiều khay ổ cứng, RAID | Máy chủ công nghiệp; máy tính công nghiệp có card đồ họa cho tường hình |
Ba bước chốt máy mà kỹ sư IPC247 dùng khi tư vấn dự án giao thông:
- Đo nhiệt độ trong tủ vào buổi chiều nắng và ghi nguồn sẵn có tại cột. Hai con số này loại ngay các dòng máy dải nhiệt hẹp và máy chỉ có adapter AC.
- Đếm cổng theo thiết bị nối vào: số camera (cần PoE hay không), số tín hiệu số vào ra, số thiết bị RS-485, có 4G hay không. Máy phải có sẵn cổng, hạn chế bộ chuyển đổi.
- Chọn CPU theo phần mềm: điều khiển đèn và VMS chỉ cần Atom/Celeron; nhận dạng biển số nhiều làn cần Core i5 trở lên hoặc GPU. Sau đó đối chiếu dải nhiệt hãng công bố cho đúng mức CPU đó.
4. Ví dụ triển khai máy tính công nghiệp trong hệ thống kiểm soát giao thông
Nút giao đèn tín hiệu nối trung tâm. Bài toán: thành phố muốn điều khiển pha đèn thích ứng theo lưu lượng và giám sát tình trạng tủ từ trung tâm; tủ hiện có chỉ chạy chương trình cố định. Thiết bị: máy tính không quạt lắp ray DIN như UNO-1372G đặt trong tủ, DIO đọc bộ điều khiển đèn và vòng từ, cổng COM nối radar đếm xe, mô-đun 4G qua khe mini PCIe, nguồn 24 V DC kèm ắc quy dự phòng và bộ chống sét tại đầu vào tủ. Kết quả kỳ vọng: pha đèn thay đổi theo giờ cao điểm, trung tâm thấy ngay khi tủ mất điện hoặc cháy bóng, khởi động lại máy từ xa thay vì cử người ra hiện trường.
Camera phạt nguội tại nút giao lớn. Bài toán: 6 camera ghi hình vượt đèn đỏ và sai làn, nhận dạng biển số ngay tại chỗ để giảm băng thông, ảnh vi phạm phải lưu tại chỗ 30 ngày khi mất kết nối. Thiết bị: máy tính không quạt hiệu năng cao như Cincoze DS-1300 trong tủ dưới cột, mô-đun CFM PoE cấp nguồn cho camera, hai SSD 2,5 inch, dải nhiệt −40…70 °C với CPU 35 W (CPU mạnh hơn cần bộ quạt ngoài); nếu số camera vượt ngân sách PoE thì thêm switch công nghiệp PoE. Kết quả kỳ vọng: xử lý nhận dạng tại hiện trường, chỉ đẩy ảnh vi phạm về máy chủ, không mất dữ liệu khi đứt cáp quang.
Trạm cân tự động trên tuyến vận tải nặng. Bài toán: cân xe đang chạy chậm, chụp biển số, so tải trọng cho phép và bật đèn, barrier chặn xe quá tải; trạm cách trung tâm 40 km, nắng gắt và rung theo xe tải. Thiết bị: ARK-2121F trong tủ cạnh cân, COM đọc đầu cân, DIO cách ly điều khiển đèn và barrier, LAN nhận camera biển số; màn hình công nghiệp độ sáng cao tại cabin cho nhân viên. Kết quả kỳ vọng: xe quá tải bị chặn trong vài giây, dữ liệu cân và ảnh lưu theo biển số, báo cáo tự động về trung tâm.
Chọn thiết bị cho hệ thống kiểm soát giao thông
Với tủ đèn tín hiệu, trạm cân và VMS, bắt đầu từ danh mục máy tính công nghiệp không quạt, lọc theo dải nhiệt tới 70 °C, nguồn 9–36 V DC và số cổng COM, DIO. Advantech ARK-2121F là mã hay được chọn cho tủ ngoài trời: CPU Celeron J1900 bốn nhân, 6 cổng COM, 6 USB, DIO cách ly, nguồn 9–36 V DC, dải nhiệt −20…70 °C khi dùng SSD/RAM nhiệt độ rộng và có luồng gió, khe mini PCIe có khay SIM cho 4G, lắp ray DIN hoặc treo tường, chịu rung 3 Grms, chứng chỉ CE, FCC, UL. Với cabin thu phí và kiosk ngoài trời cần màn hình đọc được dưới nắng, Panel PC Cincoze CS-117/P1001 có màn 17 inch độ sáng 1.500 nit, mặt trước phẳng IP65, khung nhôm đúc, CPU Atom E3845, 2 LAN Gigabit, 2 COM, 4 DI/4 DO, khay SIM, dải nhiệt −20…70 °C.
Với cột camera nhiều làn, chọn Cincoze DS-1300 theo số camera và nhu cầu PoE. Chưa rõ tủ tại cột cần dải nhiệt hay nguồn nào, dùng công cụ chọn máy theo điều kiện lắp đặt: nhập nhiệt độ trong tủ, nguồn, số cổng và cách gắn, công cụ trả về danh sách dòng máy đáp ứng. Ứng dụng cụ thể của máy tính trong tủ tín hiệu đèn được trình bày thêm trên site cùng hệ thống giaothongthongminh.com.
Câu hỏi thường gặp về máy tính công nghiệp cho giao thông
Máy tính công nghiệp cho giao thông cần dải nhiệt bao nhiêu?
Tủ điều khiển ngoài trời ở Việt Nam có thể lên 60–65 °C vào buổi chiều nắng vì tủ kim loại hấp nhiệt, nên chọn dòng không quạt có dải nhiệt hoạt động công bố tới 70 °C. Mức −20 °C dưới không cần cho khí hậu trong nước nhưng là chỉ dấu máy được thiết kế cho dải rộng và linh kiện công nghiệp.
Nên cấp nguồn cho máy tính trong tủ giao thông bằng 220 V AC hay 24 V DC?
Nên dùng bộ nguồn công nghiệp 24 V DC đặt trong tủ rồi cấp cho máy qua đầu vào dải rộng 9–36 V DC. Cách này cho phép thêm ắc quy dự phòng và bộ chống sét DC, tránh tắt đột ngột khi lưới chập chờn. Nếu máy chỉ có adapter 220 V AC thì phải thêm UPS và ổn áp trong tủ.
Máy tính công nghiệp có cấp nguồn PoE cho camera phạt nguội được không?
Được với dòng có sẵn cổng PoE hoặc mô-đun mở rộng PoE, như UNO-1372G qua thẻ iDoor PoE hay Cincoze DS-1300 qua mô-đun CFM PoE. Cần tính tổng công suất camera; camera có sưởi hoặc PTZ thường vượt ngân sách PoE của máy tính, khi đó dùng switch công nghiệp PoE riêng và máy tính chỉ nhận luồng ảnh.
Máy tính đặt trong tủ giao thông có cần chống sét riêng không?
Có. Máy tính có cách ly ở cổng DIO và COM chỉ chịu được xung nhỏ; sét lan truyền qua đường nguồn, cáp mạng và cáp tín hiệu từ cột đèn cần bộ chống sét lan truyền lắp tại đầu vào tủ. Tiếp địa tủ, tiếp địa cột và bộ chống sét là ba việc phải làm trước khi đưa máy vào.
