Cổng nối AAEON AIOT-MSSP01
Overview

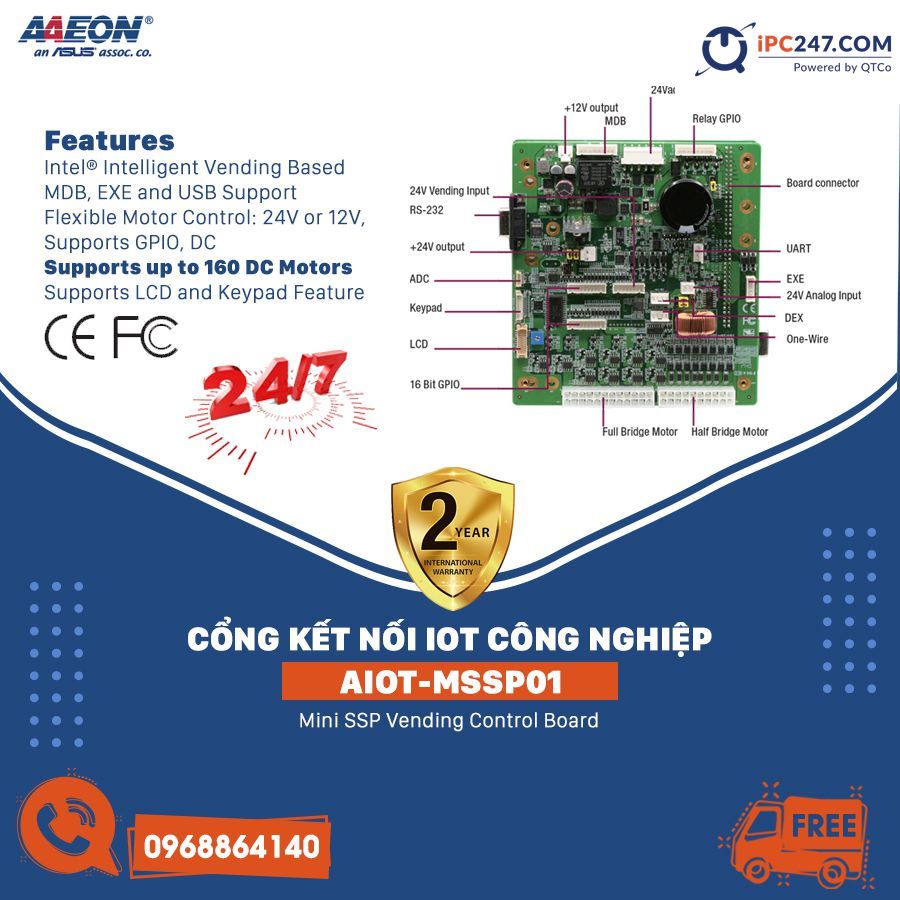

- Mini SSP Vending Control Board
Features
- Intel® Intelligent Vending Based
- MDB, EXE and USB Support For Vending Devices
- Flexible Motor Control: 24V or 12V, Supports GPIO, DC, PWM Type, Supports up to 160 DC Motors
- Supports LCD and Keypad Feature
Specifications [AIOT-MSSP01]
|
|||
| USB | USB 2.0 type A connector x 5 (via USB HUB) USB 2.0 type B connector x 1 (USB HUB Host) |
||
| INTERNAL CONNECTOR | |||
| MDB | MDB x 1 | ||
| 1-Wire | 1-WIRE x 1 | ||
| DEX | DEX x 1 | ||
| Protocol | Protocol A (EXE) x 1 | ||
| Keypad | 8 Bit Keypad x 1 (subject to support 4 x 4 keypad) | ||
| LCD | LCD x 1 | ||
| ADC | 4-channel ADC x 1 | ||
| Relay GPIO | 4-channel Relay GPIO for 12V & 5V by switch x 1 | ||
| GPIO | 16-Bit GPIO x 2 | ||
| GPI | 8-Bit 24V GPI x 1 | ||
| Analog Voltage Sense | 24V Analog voltage sense x 1 | ||
| Power Input | 24V AC/DC Power Input x 1 | ||
| Motor Switch | Select motor 24Vdc or 12Vdc switch (Motor supports GPIO, DC, PWM type) x 1 | ||
| Motor Control | Full bridge motor control x 5 Low side motor control x 16 |
||
| Expansion Header | 2* 20 PIN header x 2 | ||
| OTHERS | |||
| Form Factor | 5.91″ x 5.51″ (150 mm x 140 mm) | ||
| Power Source | 24V AC @ 50Hz, 24V DC | ||
| Operating Temperature | 32 °F ~ 140 °F (0 °C ~ 60 °C) | ||
| Operating Humidity | 0% ~ 90% relative humidity, non-condensing | ||
| Certification | CE, FCC | ||
Packing List
- AIOT-VSSP01-A10-0001
Optional Accessories
| Part Number | Description | QTY |
| 9681VSSP01 | AIOT-VSSP01 Cable kit | 1 |
| 1709041001 | USB2.0 type A to USB type B male cable | 1 |
| 1255200601 | 24Vdc adapter | 1 |
| 1702031802 | USA power cord | 1 |
| 1702062000 | 24V DC cable | 1 |
| 1703150200 | MDB & EXE cable to 24 VDC cable | 1 |
