Camera thông minh 2D (smart camera) là camera công nghiệp có sẵn bộ xử lý, bộ nhớ và phần mềm kiểm tra bên trong: tự chụp ảnh, phân tích và xuất kết quả đạt/không đạt (OK/NG) thẳng ra PLC mà không cần máy tính riêng. Hệ camera + máy tính công nghiệp tách hai việc đó thành hai khối. Bài viết này so sánh hai cách dựng hệ thị giác máy 2D, nêu tiêu chí chọn và dòng máy tính phù hợp khi bài toán vượt quá sức một camera thông minh.
1. Camera thông minh 2D là gì và khác hệ camera + máy tính ở đâu
Một hệ thị giác máy 2D luôn có bốn việc: chiếu sáng, thu ảnh, xử lý ảnh và trả kết quả cho thiết bị điều khiển. Bốn thành phần này được phân tích kỹ trong bài machine vision khác computer vision ở đâu. Điểm khác nhau giữa hai kiến trúc nằm ở chỗ đặt bộ xử lý.
- Camera thông minh 2D: cảm biến ảnh, bộ xử lý (thường là CPU nhúng hoặc FPGA), phần mềm kiểm tra và cổng I/O nằm chung trong một vỏ nhỏ. Người dùng cấu hình bằng phần mềm trên máy tính văn phòng, nạp vào camera rồi rút máy tính ra. Camera chạy độc lập, nối trực tiếp với PLC.
- Hệ camera + máy tính công nghiệp: camera chỉ thu ảnh và gửi về máy tính qua GigE hoặc USB3. Máy tính chạy phần mềm xử lý, lưu ảnh, hiển thị và giao tiếp với PLC, MES. Một máy có thể nhận nhiều camera.

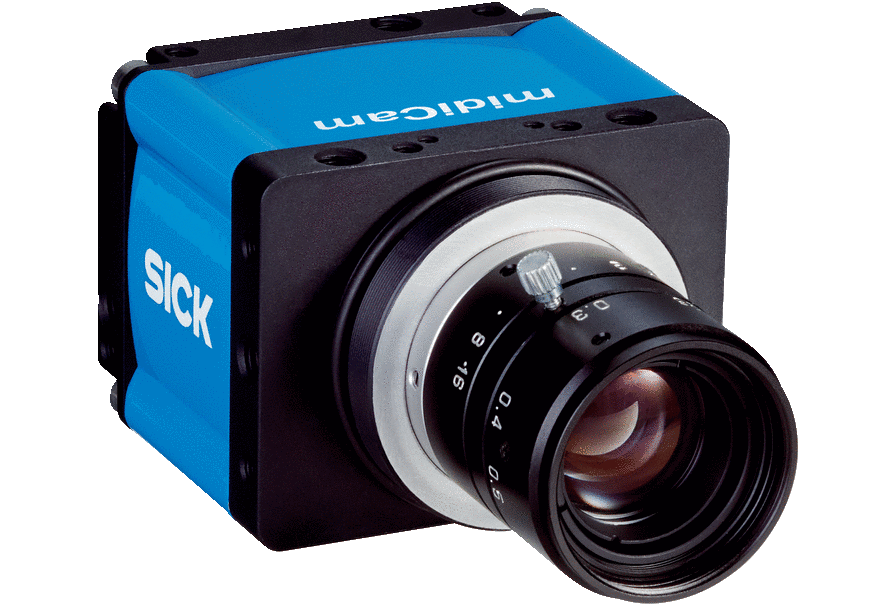

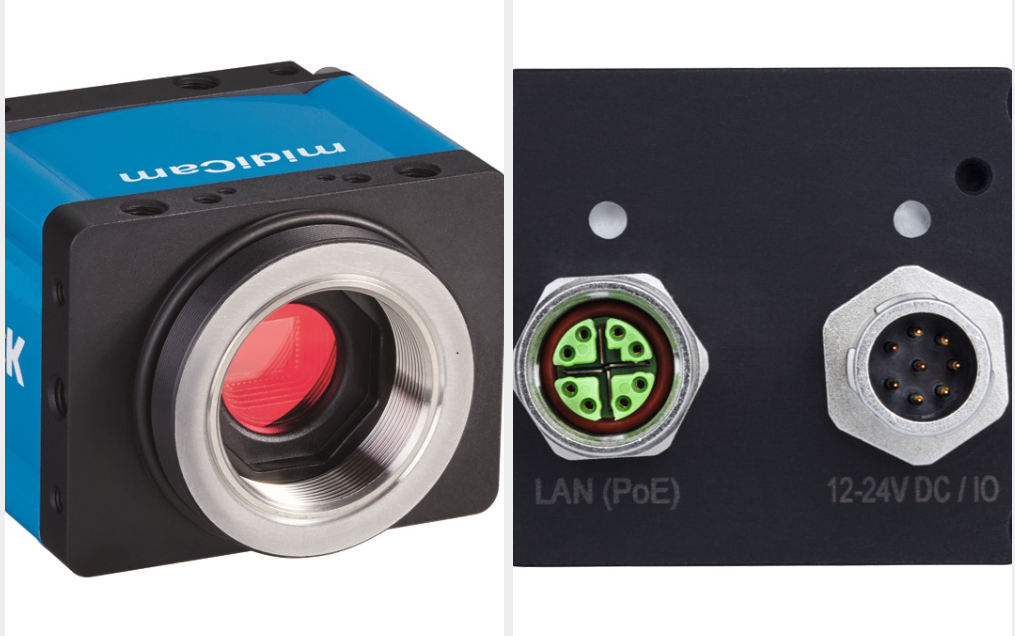

Bài viết cũ trên ipc247 giới thiệu midiCam2, một camera thông minh 2D vỏ IP67 lắp thẳng trên dây chuyền. Loại thiết bị này giải quyết tốt các phép kiểm tra chuẩn: có/không có chi tiết, đo kích thước, đếm, đọc mã vạch, kiểm tra nhãn. Giới hạn của nó nằm ở sức xử lý và khả năng mở rộng, và đó là lý do nhiều dây chuyền vẫn cần máy tính công nghiệp. Cách phân loại camera thu ảnh (area scan, line scan, GigE, USB3) và cấu hình máy xử lý ảnh nói chung được trình bày trong bài camera công nghiệp là gì, phân loại và cách chọn; bài này chỉ tập trung vào việc chọn giữa hai kiến trúc.
2. Yêu cầu kỹ thuật khi chọn camera thông minh 2D
Dù dùng smart camera hay camera rời, năm tiêu chí dưới đây quyết định hệ thống có nhìn thấy lỗi hay không. Cột cuối là điều cần kiểm tra trên tài liệu kỹ thuật trước khi đặt hàng.
| Tiêu chí | Ý nghĩa | Cách chọn |
|---|---|---|
| Độ phân giải | Số điểm ảnh trên chi tiết nhỏ nhất cần phát hiện | Lỗi nhỏ nhất phải chiếm 3–5 điểm ảnh; smart camera phổ biến 0,3–5 MP, camera rời có thể tới 20 MP trở lên |
| Tốc độ | Số sản phẩm kiểm tra mỗi giây, gồm cả thời gian phơi sáng, truyền và xử lý | Tính nhịp dây chuyền rồi cộng dự phòng 30 %; smart camera bị giới hạn bởi CPU trong vỏ |
| Ống kính | Trường nhìn, khoảng cách làm việc, độ méo | Ưu tiên ngàm C/CS đổi được; ống kính cố định chỉ hợp khi vật và khoảng cách không đổi |
| Chiếu sáng | Tạo tương phản giữa lỗi và nền | Đèn vòng cho bề mặt, đèn nền cho biên dạng, đèn góc thấp cho vết xước; phải có ngõ điều khiển đèn nháy đồng bộ |
| Giao tiếp PLC | Cách trả kết quả và nhận trigger | Tối thiểu DI/DO rời; cần thêm Ethernet/IP, PROFINET hoặc Modbus TCP khi truyền giá trị đo |
| Vỏ và môi trường | Bụi, nước, rung, nhiệt độ tại điểm lắp | IP65/IP67 cho vị trí có phun rửa; dải nhiệt 0–50 °C với smart camera, rộng hơn với máy tính công nghiệp |
| Nguồn | Cấp điện tại điểm lắp | 24 V DC hoặc PoE cho camera; 9–36 V DC dải rộng cho máy tính đặt trong tủ |
Hai tiêu chí bị bỏ qua nhiều nhất là chiếu sáng và giao tiếp PLC. Đèn sai thì thuật toán phải bù bằng ngưỡng, kết quả dao động theo ca. Giao tiếp sai thì kỹ sư phải thêm bộ chuyển đổi, trễ tín hiệu tăng và điểm hỏng tăng theo.
3. So sánh camera thông minh 2D với hệ camera + máy tính công nghiệp
| Tiêu chí | Camera thông minh 2D | Camera + máy tính công nghiệp |
|---|---|---|
| Số điểm chụp | 1 camera = 1 điểm; muốn thêm điểm phải thêm camera và cấu hình riêng | 1 máy nhận 2–8 camera GigE qua cổng PoE, đồng bộ trên cùng phần mềm |
| Sức xử lý | CPU nhúng, đủ cho phép đo, đếm, đọc mã, so mẫu | CPU đa nhân, có thể thêm GPU cho học sâu, phân loại lỗi bề mặt phức tạp |
| Thuật toán | Bộ công cụ có sẵn của hãng, ít tuỳ biến | Thư viện mở hoặc phần mềm thương mại, viết được thuật toán riêng |
| Lưu ảnh, truy vết | Bộ nhớ nhỏ, thường chỉ giữ vài trăm ảnh gần nhất | SSD hàng trăm GB, lưu ảnh NG theo lô, mã sản phẩm |
| Ghép hệ thống | DI/DO và một giao thức PLC | PLC, MES, cơ sở dữ liệu, màn hình vận hành trên cùng máy |
| Lắp đặt | Một thiết bị, một cáp nguồn, một cáp I/O | Camera, cáp GigE, máy tính trong tủ, thêm không gian và tản nhiệt |
| Chi phí ban đầu | Thấp cho một điểm kiểm tra | Cao hơn cho điểm đầu, rẻ hơn tính trên mỗi camera từ điểm thứ ba |
| Nâng cấp | Thay cả camera | Thay camera hoặc máy tính độc lập nhau |
Khi nào dùng camera thông minh 2D
- Một điểm kiểm tra, phép đo chuẩn: có/không có nắp, đúng vị trí nhãn, đọc mã, đo khe hở.
- Nhịp dây chuyền vừa phải, thường dưới 20 sản phẩm mỗi giây với ảnh 1–2 MP.
- Không có tủ điện gần điểm lắp, cần thiết bị vỏ kín gắn thẳng lên khung máy.
- Đội kỹ thuật muốn cấu hình bằng giao diện kéo thả, không viết mã.
Khi nào cần máy tính công nghiệp riêng
- Từ ba camera trở lên phải đồng bộ với nhau, hoặc một sản phẩm cần chụp nhiều góc.
- Lỗi bề mặt không mô tả được bằng ngưỡng, phải dùng mô hình học sâu chạy trên GPU.
- Phải lưu ảnh lỗi kèm mã sản phẩm để truy vết, đẩy thống kê lên MES.
- Camera độ phân giải cao hoặc line scan, băng thông vượt sức CPU nhúng trong camera.
Dòng máy phù hợp cho kiến trúc thứ hai là máy tính công nghiệp không quạt có cổng LAN riêng cho từng camera, ưu tiên PoE, kèm DIO cách ly để nhận trigger và xuất tín hiệu loại hàng. Trong danh mục hiện có, Cincoze DX-1100 và Advantech ARK-2121F đáp ứng hai mức bài toán khác nhau; khi cần suy luận học sâu ở biên, Advantech AIR-100 có bộ tăng tốc riêng. Chi tiết ở mục chọn thiết bị bên dưới.
4. Ba tình huống triển khai thị giác máy 2D
Kiểm tra nắp chai trên dây chuyền đóng gói
Bài toán: phát hiện nắp lệch hoặc thiếu nắp, 10 chai mỗi giây, một điểm chụp, kết quả ra van khí đẩy chai lỗi.
Thiết bị: một camera thông minh 2D 1,3 MP, đèn vòng nháy đồng bộ, cảm biến quang làm trigger, ngõ DO nối PLC.
Kết quả kỳ vọng: hệ thống chạy độc lập, không cần máy tính, người vận hành chỉ chỉnh ngưỡng trên phần mềm cấu hình khi đổi mẫu chai.
Kiểm tra bản mạch sau hàn, bốn góc chụp
Bài toán: kiểm tra thiếu linh kiện, lệch linh kiện và chất lượng mối hàn trên bản mạch; cần bốn camera 5 MP chụp bốn vùng cùng lúc và lưu ảnh lỗi theo số sê-ri.
Thiết bị: bốn camera GigE, máy tính công nghiệp Cincoze DX-1100 với mô-đun CFM cấp PoE+ cho bốn cổng, DIO cách ly nhận trigger và xuất OK/NG, SSD lưu ảnh.
Kết quả kỳ vọng: một phần mềm quản lý cả bốn camera, ảnh NG được lưu kèm mã bản mạch để truy vết, thống kê lỗi theo ca gửi về MES.
Phân loại vết xước trên bề mặt kim loại
Bài toán: vết xước có hình dạng và độ sâu khác nhau, ngưỡng cố định không tách được lỗi thật khỏi vân gia công.
Thiết bị: camera GigE 5 MP với đèn góc thấp, máy tính có bộ tăng tốc suy luận như Advantech AIR-100 hoặc máy tính GPU chạy mô hình phân loại đã huấn luyện; PLC nhận kết quả qua Modbus TCP.
Kết quả kỳ vọng: mô hình học sâu thay ngưỡng thủ công, tỷ lệ báo lỗi giả giảm, dữ liệu ảnh được giữ lại để huấn luyện thêm khi đổi mẻ vật liệu.
Chọn thiết bị cho hệ camera thông minh 2D
Khi bài toán chỉ cần một điểm kiểm tra, smart camera là lựa chọn gọn; chọn theo bảng tiêu chí ở mục 2 và chốt giao thức với PLC trước khi mua. Khi cần máy tính riêng, chọn trong danh mục máy tính công nghiệp không quạt theo số camera và loại thuật toán:
- Cincoze DX-1100: bộ xử lý Intel Xeon/Core thế hệ 8 và 9, tới 8 nhân, 2 cổng GbE có thể thêm 4 cổng, mô-đun CFM cấp PoE+ cho camera, DIO cách ly tuỳ chọn, 3 màn hình độc lập, dải nhiệt −40 đến 70 °C với CPU 35 W. Hợp với trạm nhiều camera, lưu ảnh và hiển thị trên cùng máy.
- Advantech ARK-2121F: Celeron J1900, 2 cổng GbE, 6 cổng COM, DIO cách ly, nguồn 9–36 V DC, −20 đến 70 °C với SSD dải rộng (0 đến 45 °C nếu dùng HDD). Đủ cho một tới hai camera GigE làm phép đo chuẩn, hoặc làm máy cầu nối giữa nhiều smart camera và hệ thống quản lý.
- Advantech AIR-100: Intel Atom x7-E3950 kèm bộ tăng tốc Intel Movidius Myriad X, khe PCIe x16 cho card đồ hoạ, xuất 4 màn hình 4K. Dùng khi cần chạy mô hình học sâu tại điểm kiểm tra.
Nếu chưa chắc điểm lắp cần dải nhiệt, nguồn và cổng gì, dùng công cụ chọn máy theo điều kiện lắp đặt để lọc trước, rồi gửi số camera, độ phân giải và nhịp dây chuyền cho kỹ thuật IPC247 để xác nhận cấu hình.
Câu hỏi thường gặp về camera thông minh 2D
Camera thông minh 2D có thay được máy tính công nghiệp không?
Thay được khi bài toán gọn: một điểm chụp, vài phép kiểm tra chuẩn như có/không, đo kích thước, đọc mã, và không cần lưu ảnh dài hạn. Khi cần nhiều camera đồng bộ, thuật toán tuỳ biến hoặc học sâu, lưu ảnh lỗi và ghép MES, máy tính công nghiệp vẫn là trung tâm xử lý; smart camera khi đó chỉ nên làm thêm điểm kiểm tra phụ.
Smart camera giao tiếp với PLC bằng cách nào?
Phổ biến nhất là ngõ ra số rời (OK/NG, sẵn sàng) nối thẳng vào đầu vào PLC, kèm ngõ vào trigger từ cảm biến. Khi cần truyền kết quả đo hay chuỗi mã, dùng Ethernet/IP, PROFINET hoặc Modbus TCP tuỳ họ PLC. Nên chốt giao thức trước khi mua vì không phải model nào cũng có đủ.
Chọn độ phân giải camera 2D thế nào cho đủ?
Tính từ chi tiết nhỏ nhất cần thấy: lỗi nhỏ nhất nên chiếm ít nhất 3 đến 5 điểm ảnh. Lấy chiều rộng vùng chụp chia cho kích thước lỗi rồi nhân 3 đến 5 là số điểm ảnh tối thiểu theo chiều đó. Tăng độ phân giải kéo theo băng thông và thời gian xử lý, nên chỉ chọn vừa đủ.
Vì sao chiếu sáng quyết định kết quả của hệ camera 2D?
Phần mềm chỉ phân tích được những gì ánh sáng làm nổi lên. Đèn vòng, đèn nền, đèn góc thấp cho ba loại tương phản khác nhau trên cùng một chi tiết. Chọn đúng kiểu đèn giúp thuật toán đơn giản và ổn định hơn nhiều so với cố bù bằng phần mềm; ngược lại đèn sai thì camera tốt đến đâu cũng cho kết quả dao động.
