Mainboard công nghiệp (bo mạch chủ công nghiệp) là bo mạch được thiết kế để chạy liên tục 24/7 trong máy tính công nghiệp, với vòng đời cung ứng 7–10 năm, linh kiện chọn theo dải nhiệt rộng, có watchdog và vẫn giữ các cổng COM, PCI, ISA mà bo thương mại đã bỏ. Đây là bộ phận quyết định máy tính công nghiệp sống được bao lâu và thay thế có đồng nhất hay không. Bài viết phân biệt mainboard công nghiệp với bo mạch thương mại, giải thích các form factor ATX, Micro-ATX, Mini-ITX, 3.5 inch, SBC và PICMG backplane, rồi đưa tiêu chí chọn theo ứng dụng.
1. Mainboard công nghiệp khác bo mạch thương mại ở đâu
Về nguyên lý, mainboard công nghiệp và bo mạch chủ máy văn phòng giống nhau: cùng chipset, socket CPU, chuẩn RAM và khe PCIe. Khác biệt nằm ở cách chọn linh kiện, thiết kế nguồn, BIOS và cam kết cung ứng.
- Vòng đời cung ứng (product longevity): bo thương mại đổi model sau 12–18 tháng. Bo công nghiệp của Advantech, AAEON được sản xuất và cung ứng 7 năm trở lên tính từ ngày ra mắt, nhờ dùng chipset và CPU thuộc chương trình nhúng dài hạn của Intel. Nhà máy mua thêm cùng model sau nhiều năm mà không phải kiểm định lại phần mềm.
- Linh kiện cấp công nghiệp: tụ rắn, mạch nguồn nhiều pha dự phòng công suất, chân cắm mạ dày, lớp phủ bảo vệ (conformal coating) theo tuỳ chọn. Dải nhiệt vận hành 0–60 °C ở dòng phổ thông và -40–85 °C ở dòng dải nhiệt rộng, so với 0–40 °C của bo thương mại.
- BIOS và tính năng vận hành: watchdog timer tự khởi động lại máy khi phần mềm treo, cấu hình tự bật lại khi có điện (AT mode hoặc auto power-on), boot từ nhiều nguồn, khoá cấu hình, TPM và Intel AMT để quản trị từ xa.
- Cổng kết nối kế thừa (legacy I/O): nhiều cổng COM RS-232/422/485, khe PCI, một số dòng vẫn có ISA hoặc PC/104, cổng LPT, GPIO. Thiết bị nhà máy như PLC đời cũ, máy CNC, cân điện tử, đầu đọc mã vạch vẫn giao tiếp bằng các cổng này.
- Chứng chỉ và tài liệu: CE, FCC Class A, chỉ số MTBF công bố (ví dụ bo ATX-Q370A của AAEON công bố 281.410 giờ), tài liệu kỹ thuật, driver và BIOS được duy trì suốt vòng đời.
2. Yêu cầu kỹ thuật cần ghi rõ khi chọn mainboard công nghiệp
Bảng dưới liệt kê các tiêu chí cần có trong yêu cầu kỹ thuật. Mỗi tiêu chí đối chiếu với điều kiện lắp đặt thật: máy đặt trong phòng điều khiển, trong tủ điện cạnh máy hay ngoài trời.
| Tiêu chí | Phòng điều khiển, tủ rack | Tủ điện trong xưởng | Trên máy, xe, ngoài trời |
|---|---|---|---|
| Dải nhiệt vận hành | 0–50 °C | 0–60 °C | -40–85 °C (dòng dải nhiệt rộng) |
| Rung, sốc | Không yêu cầu đặc biệt | Bo cố định nhiều điểm, RAM có chốt giữ | Thiết kế không quạt, RAM hàn hoặc SODIMM có khoá, chứng nhận IEC 60068 |
| Nguồn | ATX 24 chân + 12 V 8 chân | ATX hoặc 12 V DC một đường | 9–36 V DC dải rộng, bảo vệ ngược cực, chế độ AT tự bật |
| Cổng COM | 0–2 | 2–6, có RS-422/485 | 4–12, cách ly, cấp nguồn 5/12 V trên chân 9 |
| LAN | 1–2 Gigabit | 2–3 Gigabit chip Intel, hỗ trợ AMT | 2–4 Gigabit, tuỳ chọn PoE qua module |
| Khe mở rộng | PCIe x16, x4, x1, PCI | 1 PCIe hoặc mini PCIe, M.2 | Mini PCIe có khe SIM, M.2 cho 4G/5G, Wi-Fi |
| Lưu trữ | SATA III, M.2 NVMe, RAID | mSATA hoặc M.2, SATA | eMMC hàn sẵn hoặc mSATA |
| Hiển thị | HDMI, DP, VGA | HDMI, VGA, DP | LVDS hoặc eDP nối thẳng tấm nền Panel PC, điều khiển đèn nền |
| Vận hành 24/7 | Watchdog, TPM, giám sát nhiệt và điện áp | Watchdog, tự bật khi có điện | Watchdog, GPIO cách ly, tự bật, không quạt |
| Chứng chỉ | CE, FCC | CE, FCC | CE, FCC, thêm EN 50155 (đường sắt), E-Mark (xe) tuỳ ứng dụng |
Hai tiêu chí hay bị bỏ sót là dải nhiệt và chế độ tự bật lại. Tủ điện ngoài xưởng ở Việt Nam vào mùa hè có thể lên 50–55 °C bên trong; bo thương mại giới hạn 40 °C sẽ giảm xung hoặc treo. Máy trong tủ điện thường không có người bấm nút nguồn, nên bo phải tự khởi động sau khi mất điện.
3. Các form factor mainboard công nghiệp và cách chọn

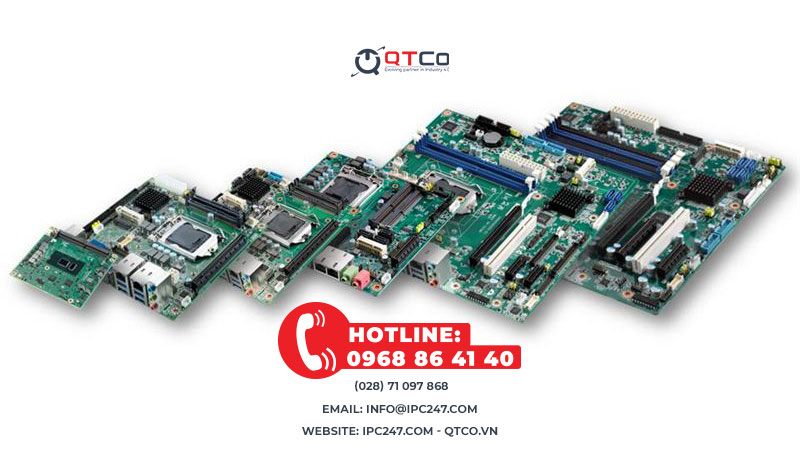

Form factor là kích thước và bố trí chuẩn của bo mạch. Nó quyết định khung máy nào lắp được, bao nhiêu khe mở rộng và cách tản nhiệt. Bảng so sánh sáu form factor thường gặp trong danh mục bo mạch công nghiệp.
| Form factor | Kích thước | CPU | Khe mở rộng | Nguồn | Dùng cho |
|---|---|---|---|---|---|
| ATX | 305 × 244 mm | Socket LGA, Core i3–i9, Xeon, tới 95 W | PCIe x16 + nhiều x4/x1 + PCI, 4 khe RAM | ATX | Máy rack 4U, máy để bàn cho thị giác máy, máy chủ nhỏ |
| Micro-ATX | 244 × 244 mm | Socket LGA, tới 65–95 W | 3–4 khe PCIe/PCI | ATX | Máy tường, máy rack 2U–4U cần 2–3 card |
| Mini-ITX | 170 × 170 mm | Socket LGA hoặc CPU hàn sẵn | 1 khe PCIe, mini PCIe, M.2 | ATX hoặc 12 V DC | Máy hộp nhỏ trong tủ điện, kiosk, máy nhúng có quạt |
| 3.5 inch (SubCompact) | 146 × 102 mm | CPU hàn sẵn Atom, Celeron, Core U | Mini PCIe, mSATA, M.2 | 12 V DC một đường | Máy nhúng không quạt, Panel PC, thiết bị y tế |
| Pico-ITX, PC/104 | 100 × 72 mm; 96 × 90 mm | SoC công suất thấp | Chồng module PC/104 | 5–12 V DC | Thiết bị cầm tay, xe, đo lường dải nhiệt -40–85 °C |
| SBC PICMG 1.3 + backplane | Bo full-size hoặc half-size | Socket LGA, Xeon | Theo backplane: 4–14 khe PCIe/PCI | ATX qua backplane | Máy rack 4U nhiều card thu ảnh, đo lường, kiểm tra |
Cách chọn theo bốn bước:
- Đếm card mở rộng cần cắm. Card thu ảnh (frame grabber), card điều khiển chuyển động, card DAQ, card mạng fieldbus. Từ 3 card trở lên chọn ATX hoặc SBC với backplane; 1 card chọn Mini-ITX; không có card chọn bo 3.5 inch.
- Xác định công suất CPU. HMI và cổng gom dữ liệu: Atom, Celeron J/N. SCADA, MES client: Core i3, i5. Xử lý ảnh nhiều camera, AI biên: Core i7, i9, Xeon. CPU trên 35 W gần như luôn cần quạt, nên loại luôn bo 3.5 inch không quạt.
- Liệt kê cổng kế thừa. Nếu còn thiết bị dùng ISA hoặc PCI, chọn bo còn khe tương ứng hoặc backplane có khe đó; nếu cần 6 cổng COM trở lên, chọn bo 3.5 inch hoặc bo nhúng có sẵn thay vì thêm card.
- Kiểm vòng đời và khung máy. Yêu cầu nhà cung cấp xác nhận trạng thái vòng đời, rồi chọn khung máy khớp form factor. Bài cây máy tính công nghiệp mô tả các dạng khung rack, tường và hộp không quạt đi cùng từng loại bo.
4. Ví dụ chọn mainboard công nghiệp theo ứng dụng

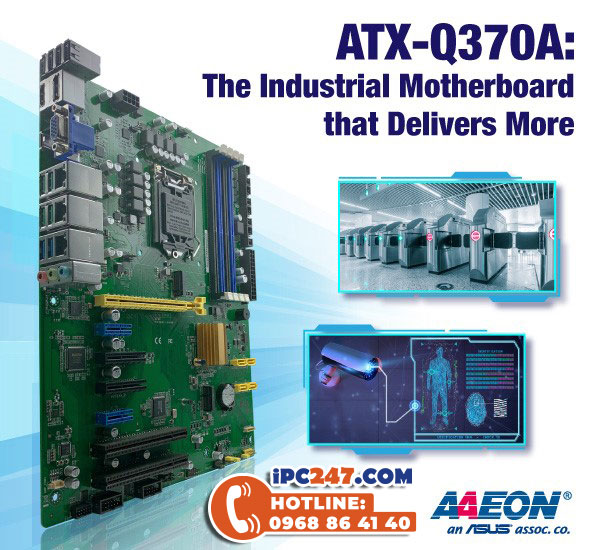

Trạm kiểm tra thị giác máy với 4 camera GigE. Bài toán: cần 2 card mạng PoE 2 cổng, 1 card GPU tầm trung và CPU Core i7. Thiết bị: bo ATX chipset Q370 như ATX-Q370A có khe PCIe 3.0 x16 cho GPU, 2 khe x4 cho card mạng, 4 khe DDR4 tới 64 GB, M.2 NVMe cho ổ ghi ảnh, lắp trong khung rack 4U có quạt lọc bụi. Kết quả kỳ vọng: một máy xử lý đủ 4 camera, thay thế đồng nhất trong 7 năm, quản trị từ xa qua Intel AMT trên cổng LAN i219LM.

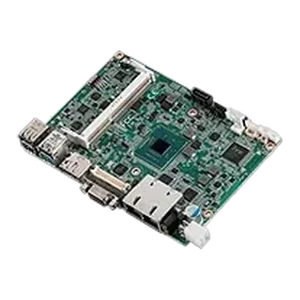

Cổng gom dữ liệu trong tủ điện với 4 thiết bị RS-485. Bài toán: đọc Modbus RTU từ biến tần, đồng hồ điện, cân, PLC; gửi lên máy chủ qua LAN và 4G dự phòng; tủ điện không quạt, 24 V DC. Thiết bị: bo nhúng 3.5 inch như Advantech MIO-5251 với Celeron J1900, 4 cổng COM, 2 LAN Intel i210, khe mini PCIe full-size có khay SIM cho module 4G, mSATA lưu trữ, phần mềm iManager giám sát watchdog và nhiệt độ. Kết quả kỳ vọng: máy không quạt, không bộ phận chuyển động, đủ cổng mà không cần card chuyển đổi USB–COM.
Thiết bị đo lường lắp trên xe hoặc ngoài trời. Bài toán: dải nhiệt -40–85 °C, nguồn 12 V DC dao động, công suất dưới 5 W, chạy DOS hoặc Linux tối giản. Thiết bị: module PC/104 như Advantech PCM-3343 với SoC Vortex86DX, RAM hàn sẵn, dải nhiệt -40–85 °C, tiêu thụ dưới 5 W toàn tải, xếp chồng module PC/104 để thêm I/O. Kết quả kỳ vọng: khối xử lý nhỏ, chịu nhiệt và rung, không cần tản nhiệt chủ động.
Chọn thiết bị cho mainboard máy tính công nghiệp
IPC247 phân phối bo mạch công nghiệp của Advantech và AAEON tại Việt Nam từ năm 2016. Danh mục bo mạch nhúng Advantech gồm dòng MIO 3.5 inch, PCM PC/104 và bo cho Panel PC; danh mục bo mạch nhúng AAEON gồm ATX, Micro-ATX, Mini-ITX dòng EMB và MIX, bo 3.5 inch GENE, Pico-ITX và các bo dải nhiệt rộng.

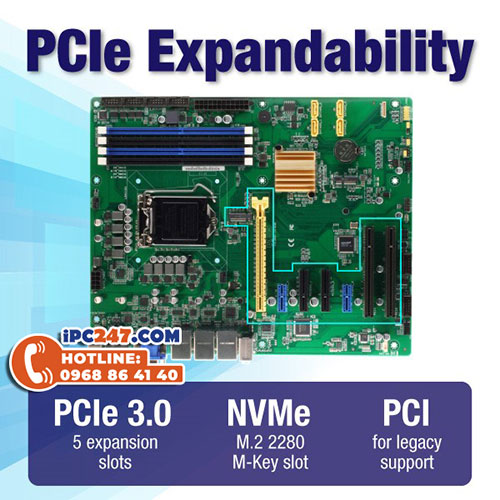

Hai bo đại diện cho hai hướng chọn: ATX-Q370A khi cần CPU socket LGA1151 tới 95 W, nhiều khe PCIe và PCI, dải nhiệt 0–60 °C; MIO-5251 khi cần bo nhúng không quạt, nhiều COM và khe SIM cho kết nối di động. Với người mua cả máy thay vì tự dựng, bài hướng dẫn chọn cấu hình máy tính công nghiệp nêu cách khớp bo mạch với CPU, RAM, ổ cứng và khung máy.
Nếu chưa rõ điều kiện lắp đặt yêu cầu bo dạng nào, dùng công cụ chọn máy theo điều kiện lắp đặt để lọc theo nhiệt độ, nguồn, số cổng và khe mở rộng trước khi trao đổi với kỹ sư IPC247. Tài liệu chuẩn SBC và backplane có tại PICMG.
Câu hỏi thường gặp về mainboard máy tính công nghiệp
Mainboard công nghiệp khác mainboard thương mại ở điểm nào?
Khác ở bốn điểm chính: vòng đời cung ứng 7–10 năm thay vì 1–2 năm, linh kiện chọn theo dải nhiệt rộng và có tụ rắn, BIOS có watchdog và cấu hình tự bật lại khi có điện, và giữ các cổng COM, PCI, ISA cho thiết bị cũ. Bo thương mại rẻ hơn nhưng đổi model liên tục nên khó thay thế đồng nhất.
Nên chọn ATX, Mini-ITX hay bo 3.5 inch?
Chọn ATX hoặc Micro-ATX khi cần CPU công suất cao và nhiều khe PCIe/PCI cho card thu ảnh, card chuyển động. Chọn Mini-ITX khi máy lắp trong tủ điện, cần một khe mở rộng. Chọn bo 3.5 inch hoặc Pico-ITX khi dựng máy nhúng không quạt, nguồn 12 V DC, nhiều cổng COM và LVDS cho màn hình.
Bo SBC với backplane PICMG dùng khi nào?
Dùng cho máy rack 4U cần nhiều khe cắm hơn số khe trên một bo ATX, ví dụ 4–6 card thu ảnh hoặc card đo lường. CPU, RAM nằm trên bo SBC cắm vào backplane; khi nâng cấp chỉ thay bo SBC, giữ nguyên backplane, card và khung máy.
Vòng đời cung ứng của mainboard công nghiệp là bao lâu?
Các hãng như Advantech, AAEON công bố vòng đời cung ứng theo chipset và CPU dòng nhúng, thường 7 năm với dòng phổ thông và 10–15 năm với dòng vòng đời dài. Trước khi chốt, nên yêu cầu nhà cung cấp xác nhận trạng thái vòng đời và ngày ngừng sản xuất dự kiến.
Mainboard công nghiệp có dùng được CPU và RAM thương mại không?
Được về mặt kỹ thuật vì cùng socket và chuẩn DIMM, nhưng dải nhiệt và vòng đời sẽ theo linh kiện yếu nhất. Với máy chạy 24/7 trong nhà xưởng, nên dùng CPU dòng nhúng và RAM công nghiệp có dải nhiệt rộng để cả cụm đạt cùng một mức bảo đảm.
