Cây máy tính công nghiệp là máy tính công nghiệp dạng tháp (tower), treo tường (wallmount) hoặc lắp tủ rack 4U, có nhiều khe cắm PCI/PCIe, nhiều khoang ổ cứng, quạt lọc bụi và nguồn công suất lớn có tùy chọn dự phòng. Khác máy hộp không quạt, cây máy tính công nghiệp dùng khi ứng dụng phải cắm card thu ảnh, card motion, card GPU hoặc cần CPU công suất cao và nhiều ổ cứng. Bài viết nêu khi nào cần khe mở rộng, backplane PICMG là gì, nguồn dự phòng, bảng so sánh cây với máy hộp không quạt và các dòng IPC-510, IPC-610, IPC-7132 đang phân phối.
1. Cây máy tính công nghiệp là gì
Cây máy tính công nghiệp gồm khung vỏ thép (chassis) chứa bo mạch chủ ATX hoặc micro-ATX, hoặc một backplane với card CPU; nguồn ATX công nghiệp; các khoang ổ 3,5 inch và 5,25 inch có đệm chống sốc; quạt hệ thống có lưới lọc bụi tháo từ mặt trước; cửa trước có khóa. Ba kiểu lắp thường gặp:
- Rackmount 4U: cao 4 đơn vị rack (khoảng 177 mm), có tai gắn tủ rack 19 inch, tháo tai thì đặt được trên kệ. Ví dụ IPC-510, IPC-610, ACP-4000.
- Treo tường hoặc để bàn (wallmount/desktop): khung đứng gọn hơn 4U, có lỗ bắt lên tường tủ điện hoặc đặt bàn làm việc. Ví dụ IPC-7132, IPC-7130.
- Rack 2U máy chủ: khung thấp cho tủ rack phòng máy, khay ổ cứng tháo nóng, nguồn dự phòng. Ví dụ HPC-7242.
Điểm chung của cả ba kiểu là không gian bên trong đủ cho card mở rộng kích thước đầy đủ và CPU có quạt tản nhiệt riêng, đổi lại máy cần luồng gió sạch và bảo trì lọc bụi định kỳ.
2. Yêu cầu kỹ thuật khi chọn cây máy tính công nghiệp
| Tiêu chí | Yêu cầu thường gặp | Vì sao cần |
|---|---|---|
| Khe mở rộng | Số khe PCI, PCIe x1/x4/x16 đúng với card sẽ cắm; chiều dài card đầy đủ; thanh giữ card chống rung | Card thu ảnh, card motion, card GPU quyết định phải chọn cây thay máy hộp |
| Bo mạch hoặc backplane | Bo ATX/micro-ATX công nghiệp tối đa 7 khe; backplane PICMG 1.0/1.3 tới 10–15 khe | Vượt 7 khe hoặc còn card ISA, PCI cũ thì cần backplane |
| Nguồn | ATX 250–500 W, chuẩn 80 Plus, chạy 24/7; tùy chọn dự phòng 1+1 350–700 W | Card GPU và nhiều ổ cứng ăn dòng lớn; máy chủ không được dừng |
| Khoang ổ cứng | 2–4 khoang 3,5 inch chống sốc, khay tháo nóng cho RAID; SSD cho ổ hệ điều hành | Lưu ảnh, video, dữ liệu sản xuất; thay ổ không tắt máy |
| Làm mát và bụi | Quạt hệ thống có lưới lọc thay từ mặt trước, mô-đun giám sát tốc độ quạt và nhiệt | Xưởng bụi làm nghẽn lọc; quạt hỏng phải được báo trước khi CPU quá nhiệt |
| Dải nhiệt, rung | 0–50 °C; đệm chống sốc khoang ổ; lắp trong tủ rack hoặc tủ điện có lọc gió | Máy có quạt không lắp ngoài trời hay nơi rung mạnh |
| Cổng | 2 LAN, 2–6 COM, USB mặt trước có nắp, PS/2 cho bàn phím công nghiệp | Nối PLC, thiết bị đo, camera GigE, mạng nhà máy |
| Bảo mật vật lý | Cửa trước có khóa che nút nguồn, ổ đĩa và USB | Tránh tắt máy hoặc cắm USB lạ trong xưởng, trạm thu phí |
| Chứng chỉ | CE, FCC Class A, UL, RoHS | Hồ sơ nghiệm thu hệ thống |
3. Khi nào cần cây máy tính công nghiệp và cách chọn
3.1 Khi nào cần khe PCI/PCIe mở rộng
Máy hộp không quạt chỉ có khe Mini PCIe hoặc một khe PCIe ngắn. Cây máy tính công nghiệp cần đến khi phải cắm card kích thước đầy đủ:
- Card thu ảnh (frame grabber) Camera Link, CoaXPress cho thị giác máy tốc độ cao; mỗi card chiếm một khe PCIe x4 hoặc x8.
- Card điều khiển chuyển động (motion) nhiều trục, card EtherCAT master, card I/O số và tương tự chuẩn PCI hoặc PCIe.
- Card GPU cho suy luận AI tại xưởng; cần khe PCIe x16 dài, nguồn 400 W trở lên.
- Card giao tiếp cũ ISA, PCI của máy CNC, máy đo đã hiệu chuẩn, chỉ cắm được lên backplane PICMG.
3.2 Backplane PICMG
Backplane là bo nối các khe cắm, không có CPU. CPU, chipset, RAM nằm trên một card SBC (single board computer) cắm vào backplane theo chuẩn PICMG 1.0 (khe PCI/ISA) hoặc PICMG 1.3 (khe PCIe). Cách bố trí này cho 10–15 khe trong một khung 4U và cho phép nâng cấp CPU bằng cách thay card SBC, giữ nguyên các card thu ảnh, card motion đã lắp. Trong danh mục đang có, IPC-7132 nhận backplane PICMG 1.3 10 khe; IPC-610 và ACP-4000 nhận backplane tới 15 khe. Chi tiết về hai kiểu bo mạch xem bài mainboard máy tính công nghiệp.
3.3 Nguồn dự phòng
Nguồn dự phòng 1+1 gồm hai mô-đun nguồn cùng cắm vào một khung, mỗi mô-đun đủ cấp cho cả máy; một mô-đun hỏng thì máy vẫn chạy và còi báo để thay nóng. IPC-610 hỗ trợ cả nguồn PS/2 đơn và nguồn ATX dự phòng; ACP-4000 có tùy chọn Mini-Redundant 350 hoặc 500 W; HPC-7242 tới 700 W. Chọn nguồn dự phòng cho máy chủ dữ liệu, trạm thu phí, hệ thống giám sát chạy 24/7 không có người trực.
3.4 So sánh cây máy tính công nghiệp với máy hộp không quạt
| Tiêu chí | Cây máy tính công nghiệp (tháp, rack 4U) | Máy hộp không quạt |
|---|---|---|
| Khe mở rộng | 4–15 khe PCI/PCIe kích thước đầy đủ | Mini PCIe, M.2; một số dòng có 1–2 khe PCIe ngắn |
| CPU | Core i3/i5/i7 socket, Xeon, TDP 65–95 W | Atom, Celeron, Core i dòng U, TDP 6–35 W |
| Ổ cứng | 2–4 ổ 3,5 inch, khay tháo nóng, RAID | 1–2 ổ 2,5 inch hoặc M.2 |
| Nguồn | ATX 250–700 W, dự phòng 1+1 | 9–36 VDC hoặc 12–24 VDC từ tủ điện |
| Làm mát | Quạt có lọc bụi, cần bảo trì lọc | Tản nhiệt qua vỏ nhôm, kín bụi |
| Dải nhiệt | 0–50 °C | -20 đến 60 °C, có dòng -40 đến 70 °C |
| Rung, sốc | Chịu mức tủ rack, tủ điện | Lắp được trên máy, trên xe |
| Vị trí lắp | Tủ rack, tủ điện có lọc gió, phòng máy | Tủ điện kín, DIN-rail, VESA sau màn hình |
| Phù hợp | Thị giác máy nhiều camera, motion nhiều trục, AI có GPU, máy chủ dữ liệu | HMI, SCADA, gom dữ liệu, IoT, điều khiển đơn giản |
3.5 Các dòng đang phân phối
| Model | Kiểu lắp | Đặc điểm chính | Ứng dụng phù hợp |
|---|---|---|---|
| IPC-510 | Rackmount 4U | Nguồn ATX 250/300 W, khoang mặt trước 3 ổ 5,25 inch và 2 ổ 3,5 inch, USB và PS/2 mặt trước, cấu hình Core i5, RAM tối đa 16 GB, 0–50 °C | Trạm vận hành, trạm thu phí, bãi xe, máy điều khiển cần vài card PCI |
| IPC-610 / IPC-610H | Rackmount 4U | Nhận backplane tới 15 khe hoặc bo ATX AIMB-701 có PCIe x16 và 2 LAN, khoang chống sốc 3 ổ 5,25 inch và 1 ổ 3,5 inch, 2 quạt lọc bụi mặt trước, cửa khóa, hỗ trợ nguồn đơn hoặc ATX dự phòng | Thị giác máy nhiều card, hệ thống nhiều card I/O, máy cần nguồn dự phòng |
| IPC-7132 | Treo tường / để bàn | Bo ATX/micro-ATX hoặc backplane PICMG 1.3 10 khe, khoang 1 ổ 5,25 inch và 3 ổ 3,5 inch, vít tay mở nắp, 2 USB mặt trước, nguồn 300 W, cấu hình Core i3-8100, DDR4 tối đa 64 GB | Máy điều khiển đặt trong tủ điện hoặc treo tường cạnh máy, không có tủ rack |

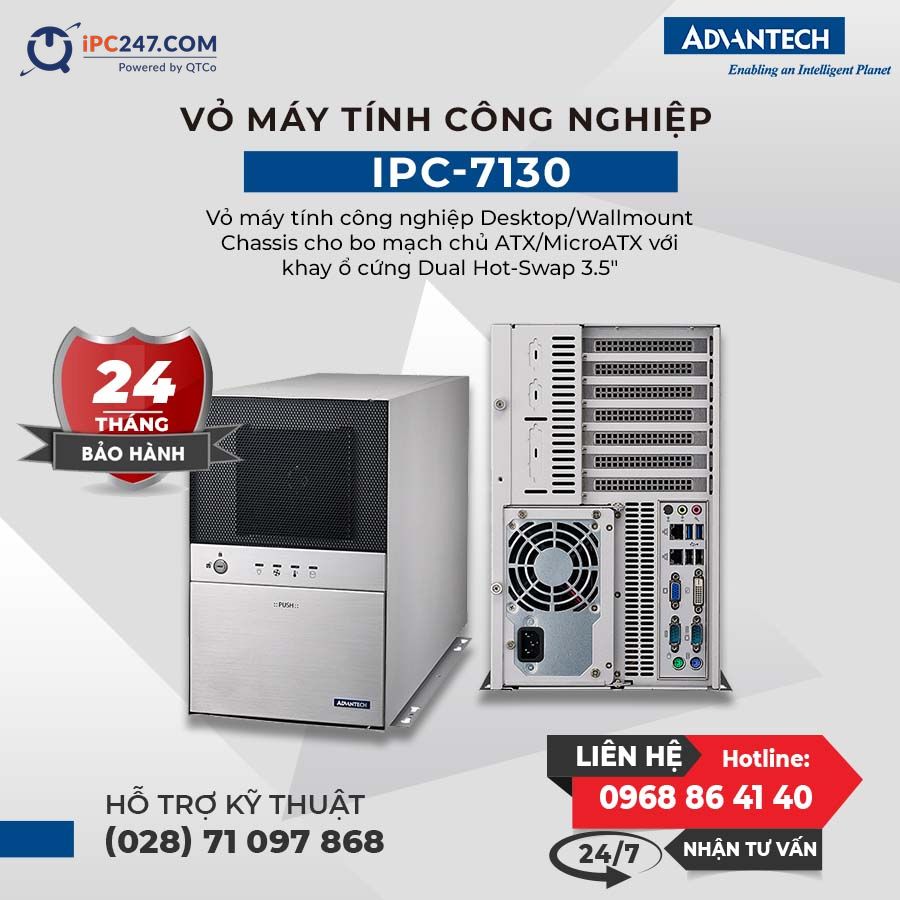

| IPC-7130 | Treo tường / để bàn | Khung ATX 7 khe, 1 ổ 5,25 inch, 2 khay 3,5 inch tháo nóng và 1 ổ trong, cửa khóa, mô-đun giám sát quạt, bo AIMB-705 có 6 COM | Máy điều khiển nhiều cổng COM cần thay ổ không tắt máy |
| ACP-4000 | Rackmount 4U | Bo ATX hoặc backplane PICMG tới 15 khe, nguồn 80 Plus 300–500 W hoặc Mini-Redundant 1+1, đèn và còi báo lỗi, giám sát quạt từ xa | Hệ thống thu thập dữ liệu nhiều card, phòng điều khiển |
| HPC-7242 | Rack 2U máy chủ | Bo ATX hai CPU Xeon, 4 khay SAS/SATA tháo nóng cho RAID 5/10, nguồn dự phòng tới 700 W, RAM ECC | Máy chủ dữ liệu nhà máy, MES, lưu video giám sát |
Cách chọn theo thứ tự: liệt kê card sẽ cắm và chuẩn khe của từng card; cộng công suất card, CPU, ổ cứng để chọn nguồn; đếm ổ cứng và có cần tháo nóng không; chốt kiểu lắp theo vị trí có tủ rack hay treo tường; cuối cùng mới chọn CPU, RAM theo bài cấu hình máy tính công nghiệp.
4. Ví dụ triển khai cây máy tính công nghiệp
Máy kiểm tra ngoại quan 4 camera Camera Link. Bài toán: bốn camera tốc độ cao qua hai card thu ảnh PCIe x4, phần mềm xử lý ảnh cần Core i7 và 32 GB RAM, lưu ảnh lỗi 6 tháng. Thiết bị: IPC-610 với bo ATX có PCIe x16 và các khe PCIe, hai ổ 3,5 inch RAID 1, nguồn ATX dự phòng. Kết quả kỳ vọng: đủ khe cho hai card thu ảnh và một card I/O, quạt lọc bụi thay từ mặt trước không phải tháo máy khỏi tủ rack.
Máy điều khiển motion 8 trục cạnh máy cắt. Bài toán: card motion PCI và card I/O PCI của hãng đã hiệu chuẩn, không có tủ rack, chỉ có chỗ treo trong tủ điện. Thiết bị: IPC-7132 với backplane PICMG 1.3 10 khe, treo tường trong tủ điện có lọc gió, SSD cho hệ điều hành. Kết quả kỳ vọng: giữ nguyên card cũ, nâng cấp CPU sau này chỉ thay card SBC.
Máy chủ dữ liệu sản xuất cho xưởng 30 máy. Bài toán: gom dữ liệu OEE từ 30 máy, chạy cơ sở dữ liệu và MES nhỏ, không được dừng khi hỏng nguồn hay ổ cứng. Thiết bị: HPC-7242 hai CPU Xeon, RAM ECC, 4 khay tháo nóng RAID 5, nguồn dự phòng. Kết quả kỳ vọng: thay ổ và nguồn khi máy đang chạy, không mất dữ liệu ca sản xuất.
Chọn thiết bị cho cây máy tính công nghiệp
Các dòng tháp và rackmount 4U của Advantech nằm trong danh mục máy tính công nghiệp Advantech; dòng rack 2U có khay tháo nóng và nguồn dự phòng nằm trong máy chủ công nghiệp. Ba model được hỏi nhiều: IPC-510 cho trạm vận hành và máy cần vài khe PCI, IPC-610 Core i5 cho hệ thống nhiều card và nguồn dự phòng, IPC-7132 cho vị trí treo tường không có tủ rack. Nếu ứng dụng chỉ cần vài cổng COM, LAN và không cắm card, chuyển sang danh mục máy tính công nghiệp không quạt để bớt bảo trì quạt.
Khi gửi yêu cầu, liệt kê tên và chuẩn khe của từng card sẽ cắm, số ổ cứng, vị trí lắp và nhiệt độ tại đó. Chưa chắc nên chọn cây hay máy hộp thì dùng công cụ chọn máy theo điều kiện lắp đặt, kỹ thuật IPC247 đối chiếu lại với tài liệu kỹ thuật của khung máy và bo mạch trước khi báo giá.
Câu hỏi thường gặp về cây máy tính công nghiệp
Cây máy tính công nghiệp khác cây máy tính văn phòng ở điểm nào?
Khác ở vỏ thép dày có thanh giữ card và khoang ổ chống sốc, quạt có lưới lọc bụi thay từ mặt trước, nguồn công nghiệp chạy 24/7 và có tùy chọn dự phòng, bo mạch dùng linh kiện vòng đời dài với nhiều cổng COM, LAN và khe PCI. Cửa trước có khóa, đèn báo lỗi và mô-đun giám sát quạt, nhiệt. Máy văn phòng không có các phần này và thường hỏng quạt, nguồn sau vài tháng trong xưởng.
Khi nào phải chọn cây máy tính công nghiệp thay cho máy hộp không quạt?
Khi ứng dụng cần cắm card PCI hoặc PCIe kích thước đầy đủ như card thu ảnh Camera Link, card motion, card GPU, card thu thập dữ liệu; khi cần CPU công suất cao trên 35 W; khi cần nhiều ổ cứng RAID hoặc nguồn dự phòng. Nếu chỉ chạy HMI, SCADA, gom dữ liệu với vài cổng COM, LAN thì máy hộp không quạt phù hợp hơn.
Backplane PICMG là gì và khi nào cần?
Backplane là bo nối các khe cắm; CPU và chipset nằm trên một card SBC cắm vào backplane theo chuẩn PICMG 1.0 (PCI/ISA) hoặc PICMG 1.3 (PCIe). Cần khi phải cắm nhiều card cũ chuẩn ISA, PCI hoặc số card vượt quá 7 khe của bo ATX; khi nâng cấp chỉ thay card CPU mà giữ nguyên các card thu ảnh, card motion đã hiệu chuẩn.
Rackmount 4U có lắp được lên tường hoặc để bàn không?
Được. Khung 4U như IPC-510, IPC-610 có tai gắn vào tủ rack 19 inch, khi tháo tai vẫn đặt được trên bàn hoặc kệ trong tủ điện. Dòng IPC-7132, IPC-7130 thiết kế sẵn hai hướng: treo tường hoặc đặt bàn, gọn hơn 4U và phù hợp khi không có tủ rack.
Nguồn dự phòng trên cây máy tính công nghiệp hoạt động thế nào?
Nguồn dự phòng (redundant) gồm hai mô-đun nguồn cùng cắm vào một khung, mỗi mô-đun đủ sức cấp cho cả máy. Một mô-đun hỏng thì mô-đun còn lại cấp tiếp, máy không tắt, đèn và còi báo để thay nóng. Dùng cho máy chủ dữ liệu, trạm thu phí, hệ thống giám sát không được phép dừng.
