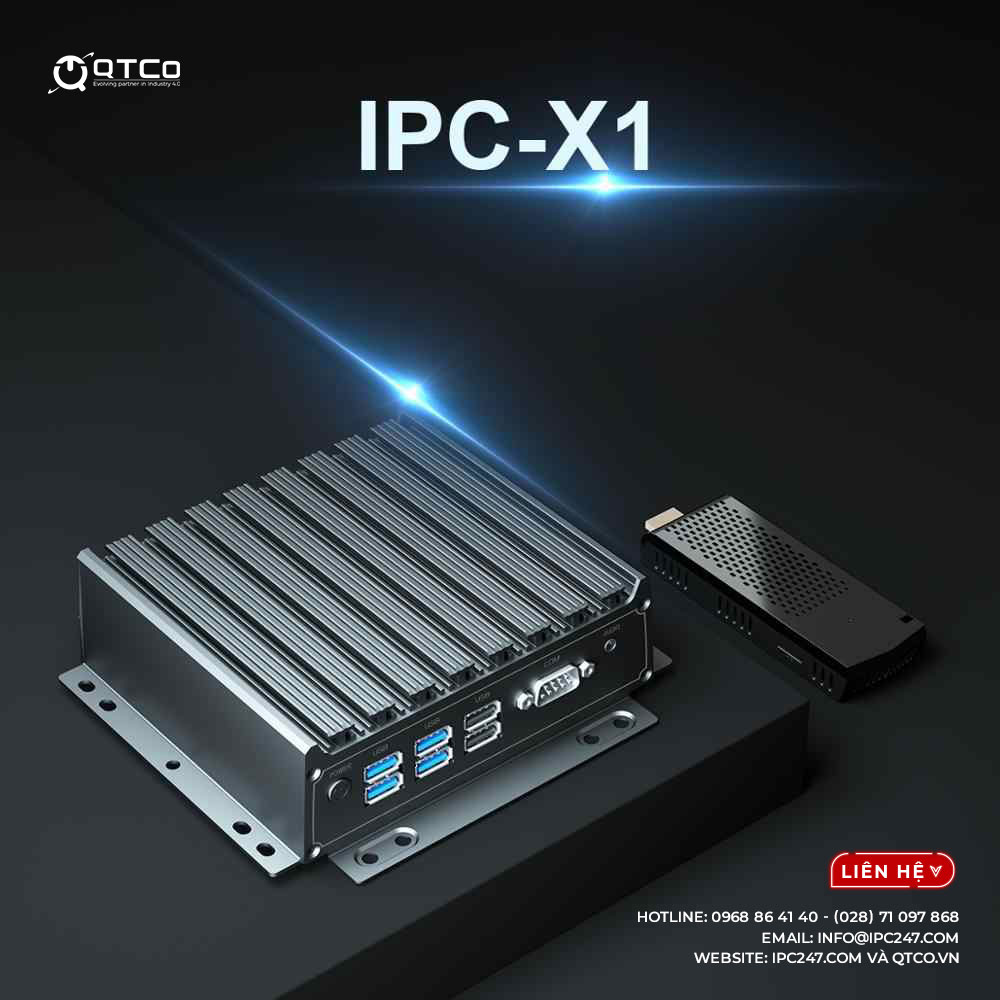

Máy tính công nghiệp mini là máy tính công nghiệp dạng hộp cỡ bàn tay, không quạt, dùng CPU tiết kiệm điện 6 đến 10 W, cấp nguồn DC và gắn được ray DIN, VESA hoặc tường, để đặt vào những chỗ máy hộp tiêu chuẩn không lọt: tủ điện đã chật, sau màn hình kiosk, trong thân xe, cạnh máy. Đổi lại kích thước nhỏ là giới hạn về công suất xử lý và khả năng mở rộng. Bài này giải thích máy tính công nghiệp mini là gì, khi nào nên dùng, giới hạn, tiêu chí chọn, bảng so sánh với máy hộp và máy rack, dẫn theo Advantech UNO-2271G, ARK-1123H và máy hộp nhỏ Cincoze DE-1001L đang có trong danh mục IPC247.
1. Máy tính công nghiệp mini là gì
Trong họ máy tính công nghiệp, máy được chia theo dạng vỏ: máy rack và máy tháp cho phòng điều khiển, máy hộp (box PC) cho tủ điện và máy, và máy mini là mức nhỏ nhất của máy hộp. Không có định nghĩa chuẩn về kích thước, nhưng trên thực tế máy mini có thể tích dưới 1 lít, cạnh dài dưới 20 cm và nặng dưới 1,5 kg. Ví dụ Advantech UNO-2271G chỉ 100 × 70 × 30 mm, nhỏ hơn một cuốn sổ tay.
Để nhỏ được như vậy, máy mini có bốn đặc điểm kỹ thuật đi kèm:
- CPU hệ thống trên chip (SoC) như Intel Atom E3815, E3845 hoặc Celeron J1900, công suất 5 đến 10 W, tản nhiệt bằng vỏ nhôm, không quạt.
- Bộ nhớ hàn sẵn hoặc một khe SO-DIMM, lưu trữ eMMC hoặc mSATA, một số model có khoang ổ 2,5 inch.
- Nguồn DC 12 V hoặc dải rộng 10–30 V, 9–48 V qua đầu nối vặn vít hoặc giắc DC có ren, không có nguồn ATX bên trong.
- Cổng công nghiệp gồm 2 LAN Gigabit, COM, USB, HDMI, một số có DIO cách ly; mở rộng qua Mini PCIe hoặc mô-đun cắm như iDoor của Advantech.
Máy mini vẫn là máy tính công nghiệp đầy đủ: chứng nhận rung sốc IEC 60068, dải nhiệt rộng, watchdog, chế độ nguồn AT tự bật, hỗ trợ Windows IoT và Linux, vòng đời cung ứng nhiều năm. Điều này khác hẳn mini PC văn phòng cùng kích thước. Nguyên lý tản nhiệt thụ động chung cho mọi máy không quạt được giải thích trong bài máy tính công nghiệp không quạt là gì.
2. Khi nào dùng máy tính công nghiệp mini và yêu cầu kỹ thuật
Máy mini phù hợp khi vị trí lắp bị giới hạn về không gian hoặc nguồn điện, còn phần mềm nhẹ. Bảng dưới liệt kê các vị trí thường gặp và yêu cầu kỹ thuật cần kiểm tra trước khi chọn.
| Vị trí lắp | Vì sao cần máy mini | Yêu cầu kỹ thuật cần kiểm tra |
|---|---|---|
| Tủ điện đã chật, cải tạo máy cũ | Chỉ còn một đoạn ray DIN hoặc khoảng trống vài cm cạnh PLC | Gắn ray DIN; nguồn 24 V DC từ tủ; dải nhiệt ≥ 50 °C; COM RS-485 nối PLC; DIO cách ly nếu đọc tín hiệu trực tiếp |
| Sau màn hình kiosk, bảng thông tin, HMI treo tường | Máy phải nằm gọn sau màn hình, không quạt để không ồn và hút bụi | Gắn VESA; HDMI 1080p; chế độ AT tự bật sau mất điện; watchdog; Wi-Fi hoặc 4G qua Mini PCIe |
| Trên xe: xe nâng, xe AGV, xe tải, xe buýt | Không gian và nguồn ắc quy hạn chế, rung liên tục | Nguồn DC dải rộng 9–36 V hoặc 9–48 V; bảo vệ ngược cực; rung ≥ 2 Grms, sốc ≥ 30 G; SSD; tuỳ chọn cảm biến đánh lửa (ignition); E-mark nếu xe đăng kiểm |
| Gateway IoT tại máy, trạm đo xa | Mỗi máy hoặc mỗi trạm một thiết bị nhỏ, tiêu thụ dưới 15 W, chạy bằng pin hoặc năng lượng mặt trời | 2 LAN để tách mạng máy và mạng nhà máy; COM Modbus; khe SIM 4G; dải nhiệt rộng cho tủ ngoài trời; công suất thấp |
| Trạm đọc mã, cân, kiểm đếm tại chuyền | Máy đặt ngay trên bàn thao tác hoặc trong hộp nhỏ cạnh băng tải | USB 3.0 cho đầu đọc, camera; COM cho cân; IP30 trở lên; dễ thay thế nhanh khi hỏng |
| Phòng thí nghiệm, phòng sạch, y tế | Cần yên tĩnh, không quạt phát tán bụi | Không quạt, không khe gió; vỏ nhôm lau được; chứng nhận EMC |
Yêu cầu chung cho mọi vị trí: vận hành 24/7, chứng nhận CE, dải nhiệt hoạt động cao hơn nhiệt đo tại chỗ ít nhất 10 °C, và ổ lưu trữ công nghiệp để máy hoàn toàn không có bộ phận chuyển động.
3. Giới hạn của máy mini và bảng so sánh mini, box, rack
Kích thước nhỏ mua bằng ba giới hạn cần nói rõ trước khi chọn:
- Công suất xử lý: vỏ nhỏ chỉ tản được 10 đến 15 W nên CPU dừng ở Atom, Celeron 4 nhân. Đủ cho HMI, SCADA cỡ nhỏ, gateway, đọc mã, một camera; không đủ cho xử lý ảnh nhiều camera, AI, cơ sở dữ liệu lớn.
- Mở rộng: không có khe PCI/PCIe, chỉ một hoặc hai khe Mini PCIe; RAM thường hàn sẵn hoặc một khe; một ổ mSATA hoặc eMMC, ít model có khoang 2,5 inch. Không lắp được card thu ảnh, card GPU, card truyền thông đặc thù.
- Số cổng: thường 2 LAN, 1–2 COM, 2–4 USB, 1 màn hình. Cần 4–6 COM, 4 LAN, 2 màn hình hoặc DIO nhiều kênh phải lên máy hộp tiêu chuẩn.
| Tiêu chí | Máy mini | Máy hộp tiêu chuẩn (box PC) | Máy rack, tháp |
|---|---|---|---|
| Kích thước, khối lượng | Dưới 1 lít, dưới 1,5 kg; ray DIN, VESA | 2–6 lít, 2–5 kg; ray DIN, tường, VESA | Rack 2U–4U hoặc tháp, 8–15 kg; tủ rack, bàn |
| CPU, TDP | Atom, Celeron SoC 5–10 W | Core i3–i9, Xeon 15–80 W | Core, Xeon socket 65 W trở lên, có GPU |
| Tản nhiệt | Không quạt | Không quạt (phần lớn) hoặc quạt cho GPU | Quạt, lọc bụi |
| RAM, lưu trữ | 4–8 GB hàn hoặc 1 khe; eMMC, mSATA, 1 ổ 2,5 inch | Tới 64 GB, 2 khe; 2 ổ 2,5 inch, NVMe, CFast | Tới 128 GB ECC; nhiều ổ, RAID, khay rút |
| Mở rộng | 1–2 Mini PCIe hoặc M.2 | Mini PCIe, M.2, 1–2 khe PCIe hoặc mô-đun hãng | 4–7 khe PCI/PCIe đầy đủ |
| Cổng | 2 LAN, 1–2 COM, 2–4 USB, 1 màn hình | 2–6 LAN, 4–6 COM, DIO, PoE, 2–3 màn hình | Theo card cắm, gần như không giới hạn |
| Nguồn | 12 V hoặc DC dải rộng, 10–25 W | DC dải rộng 9–36 V hoặc 9–48 V, 30–100 W | Nguồn ATX 220 V, tuỳ chọn dự phòng, 300–800 W |
| Việc phù hợp | HMI, gateway, kiosk, đọc mã, ghi dữ liệu | SCADA, thị giác máy, điều khiển máy, xe AGV | Máy chủ SCADA, xử lý ảnh nhiều camera, AI, lưu trữ |
| Model trong danh mục | UNO-2271G, ARK-1123H | DE-1001L (máy hộp nhỏ 3,4 kg), ARK-2121F, Cincoze DS-1300, DX-1200 | Xem bài cây máy tính công nghiệp |
Tiêu chí chọn máy mini, theo thứ tự:
- Đo chỗ lắp và nguồn có sẵn: kích thước khoảng trống, ray DIN hay VESA, điện 24 V DC hay 12 V hay 220 V cần adapter.
- Liệt kê thiết bị nối vào: số COM, LAN, USB, màn hình, DIO; nếu vượt số cổng của máy mini, lên máy hộp thay vì dùng bộ chia.
- Ước lượng tải phần mềm: chạy thử trên máy mẫu, CPU trung bình dưới 60 % là ổn.
- Kiểm dải nhiệt và rung theo bảng vị trí ở mục 2.
- Chọn model có đường nâng cấp nếu phần mềm sẽ lớn dần: khe RAM, khoang ổ 2,5 inch.
| Model | CPU, bộ nhớ | Kích thước, nguồn | Cổng | Nhiệt, rung, mở rộng |
|---|---|---|---|---|
| Advantech UNO-2271G | Atom E3815, 4 GB DDR3L hàn sẵn, eMMC 32 GB | 100 × 70 × 30 mm (bản hai tầng cao 60 mm); 10–30 V DC, 12 W điển hình | 2 GbE, 1 USB 3.0, HDMI 1080p; tuỳ chọn 2 COM RS-232/422/485 hoặc 3 USB 2.0 | 0–50 °C; rung 2 Grms, sốc 50 G; IP30; 1 Mini PCIe; mô-đun iDoor cho DIO, fieldbus, 3G/Wi-Fi; CE, FCC, UL |
| Advantech ARK-1123H | Celeron J1900 4 nhân 2,0 GHz, DDR3L SO-DIMM | Máy hộp mỏng; 12 V DC giắc có ren | 2 GbE, 2 HDMI độc lập, 1 COM RS-232/422/485, USB | -20 đến 60 °C với SSD/RAM nhiệt độ rộng và luồng gió 0,7 m/s; 1 Mini PCIe đủ cỡ cho Wi-Fi/4G, 1 mSATA, 1 khoang 2,5 inch; VESA, ray DIN, tường |
| Cincoze DE-1001L | Atom E3845 4 nhân 1,91 GHz, 10 W; 2 SO-DIMM tới 8 GB | Máy hộp nhỏ 203 × 200 × 96,5 mm, 3,4 kg, vỏ một mảnh, không cáp; 9–48 V DC, AT/ATX, ignition | Tới 6 GbE hoặc 4 PoE; 6 COM; 1 USB 3.0, 4 USB 2.0; DI/DO 4/4 cách ly; DVI-I + DisplayPort | -25 đến 70 °C có luồng gió, với SSD/RAM cấp công nghiệp; 2 ổ 2,5 inch, mSATA, CFast, SIM; 2 Mini PCIe, 1 PCI hoặc PCIe x1; EN 50155 |
Ba model này cho thấy dải rộng của "mini": UNO-2271G là gateway bỏ túi đúng nghĩa; ARK-1123H là máy hộp mỏng cho HMI hai màn hình; DE-1001L không còn là máy mini dưới 1 lít mà là máy hộp nhỏ 3,4 kg, có cổng ngang máy hộp tiêu chuẩn, phù hợp trên xe nhờ nguồn 9–48 V và ignition. Khi cần nhiều khe cắm hoặc CPU mạnh, xem bài cây máy tính công nghiệp dạng tháp, rackmount.
4. Ví dụ triển khai máy tính công nghiệp mini
Gateway thu dữ liệu máy CNC cũ
Bài toán: 20 máy CNC đời cũ cần đưa trạng thái chạy dừng và số sản phẩm lên phần mềm quản lý sản xuất; tủ điện mỗi máy chỉ còn một đoạn ray DIN, nguồn 24 V. Thiết bị: mỗi máy một UNO-2271G gắn ray DIN, mô-đun iDoor DIO đọc tín hiệu đèn tháp, LAN 1 nối bộ điều khiển máy, LAN 2 nối mạng nhà máy. Kết quả kỳ vọng: dữ liệu từng máy về máy chủ theo thời gian thực, mỗi điểm thu tiêu thụ khoảng 12 W, không quạt, không cần bảo trì định kỳ.
Màn hình hướng dẫn thao tác tại trạm lắp ráp
Bài toán: mỗi trạm lắp ráp cần một màn hình 24 inch treo cột hiển thị hướng dẫn và một màn hình nhỏ hiển thị kết quả đo; máy phải giấu sau màn hình. Thiết bị: ARK-1123H gắn VESA sau màn hình, hai HDMI cho hai màn hình, COM nối thiết bị đo, chế độ AT để tự bật khi cấp điện đầu ca. Kết quả kỳ vọng: trạm gọn, không ồn, cấp điện là chạy, thay máy trong vài phút khi cần.
Máy tính trên xe nâng trong kho
Bài toán: xe nâng cần máy tính chạy phần mềm kho, nối đầu đọc mã và màn hình cảm ứng, lấy nguồn ắc quy 48 V, khởi động tắt theo khoá xe. Thiết bị: DE-1001L đầu vào 9–48 V DC nối thẳng ắc quy qua cầu chì, điều khiển ignition theo khoá xe, SSD công nghiệp, mô-đun Wi-Fi ở Mini PCIe. Kết quả kỳ vọng: máy tắt an toàn khi tắt khoá, chịu rung cả ca, không cần bộ đổi nguồn riêng.
Chọn thiết bị cho máy tính công nghiệp mini
Các máy mini và máy hộp nhỏ không quạt nằm trong danh mục máy tính nhúng, chia theo hãng Advantech và Cincoze; toàn bộ máy không quạt các cỡ xem tại máy tính công nghiệp không quạt. Mỗi trang sản phẩm ghi kích thước, điện áp vào, dải nhiệt, số cổng và khe mở rộng theo tài liệu hãng. Với gateway và đọc mã, UNO-2271G đủ dùng; với HMI hai màn hình, ARK-1123H; với xe hoặc nơi cần nhiều COM, LAN, DIO trong vỏ nhỏ, DE-1001L.
Trước khi hỏi báo giá, gửi ba thông tin: ảnh hoặc kích thước chỗ lắp, danh sách thiết bị nối vào với chuẩn cổng, và phần mềm sẽ chạy. Có thể nhập điều kiện lắp đặt vào công cụ chọn máy theo điều kiện lắp đặt để lọc giữa máy mini và máy hộp, rồi gửi yêu cầu để kỹ thuật IPC247 cho mượn máy mẫu chạy thử phần mềm và đo nhiệt độ CPU tại chỗ lắp thật.
Câu hỏi thường gặp về máy tính công nghiệp mini
Máy tính công nghiệp mini khác Intel NUC hay mini PC văn phòng ở điểm nào?
Mini PC văn phòng có quạt, nguồn 19 V qua adapter, dải nhiệt 0 đến 35 °C, không có cổng COM, DIO và không gắn được ray DIN. Máy tính công nghiệp mini không quạt, nguồn DC dải rộng qua đầu nối vặn vít, dải nhiệt tới 50 hoặc 60 °C, có COM, DIO, watchdog, chứng nhận rung sốc và vòng đời cung ứng nhiều năm.
Máy tính công nghiệp mini chạy được phần mềm gì?
CPU Atom, Celeron 4 nhân 6 đến 10 W chạy tốt HMI, SCADA cỡ nhỏ, gateway OPC UA, Modbus, ghi dữ liệu, đọc mã, hiển thị kiosk, một camera USB. Không hợp với xử lý ảnh nhiều camera, cơ sở dữ liệu lớn hay máy ảo; những việc đó cần máy hộp TDP 35 W trở lên.
Máy mini không quạt đặt trong tủ điện kín có bị quá nhiệt không?
Máy mini tiêu thụ 10 đến 15 W nên tự sinh nhiệt ít, nhưng nhiệt trong tủ kín thường cao hơn ngoài xưởng 10 đến 15 °C. Chọn máy có dải nhiệt hoạt động cao hơn nhiệt đo trong tủ ít nhất 10 °C, gắn cánh tản nhiệt hướng dọc, chừa 5 cm quanh máy và không đặt sát biến tần hoặc nguồn xung.
Có nâng cấp RAM, ổ cứng cho máy tính công nghiệp mini được không?
Tuỳ model. UNO-2271G hàn sẵn 4 GB RAM và eMMC 32 GB, chỉ thêm mSATA qua khe Mini PCIe. ARK-1123H có khe SO-DIMM, khoang ổ 2,5 inch và mSATA nên nâng cấp được. Nếu dự kiến phần mềm lớn dần, chọn model có khe RAM và khoang ổ ngay từ đầu.
