Cảng biển thông minh là gì? Đó là cảng vận hành bằng dữ liệu thời gian thực: mọi container, xe, cẩu và bến đều được định danh, định vị và điều phối qua hệ thống điều hành cảng (TOS), thay cho lệnh giấy và bộ đàm. Ở cảng truyền thống, điều độ chỉ biết tình trạng bãi sau khi nhân viên báo về; ở cảng thông minh, hệ thống biết trước và ra lệnh trước. Bài này giải thích các hệ thống tạo nên cảng biển thông minh, dữ liệu mỗi hệ thống sinh ra, lộ trình nâng cấp từ cảng truyền thống và loại máy tính công nghiệp đặt ở từng hệ thống.
1. Cảng biển thông minh là gì và gồm những hệ thống nào
Một cảng container thông minh thường có năm lớp hệ thống, xếp theo dòng chảy của container từ cổng vào bãi rồi lên tàu:
- TOS (Terminal Operating System, hệ thống điều hành cảng): lõi của cảng. Nhận kế hoạch tàu, lệnh giao nhận điện tử, quyết định container đặt ở ô nào trong bãi, cẩu nào làm việc với xe nào. Mọi hệ thống khác đều gửi dữ liệu về TOS và nhận lệnh từ TOS.
- Cổng tự động (gate) với OCR: camera chụp số container, biển số xe, niêm phong; phần mềm nhận diện ký tự (OCR) đọc số và đối chiếu với lệnh giao nhận; barie, bảng LED, kiosk tài xế được điều khiển tự động. Tài xế không xuống xe, cổng xử lý một xe trong dưới một phút.

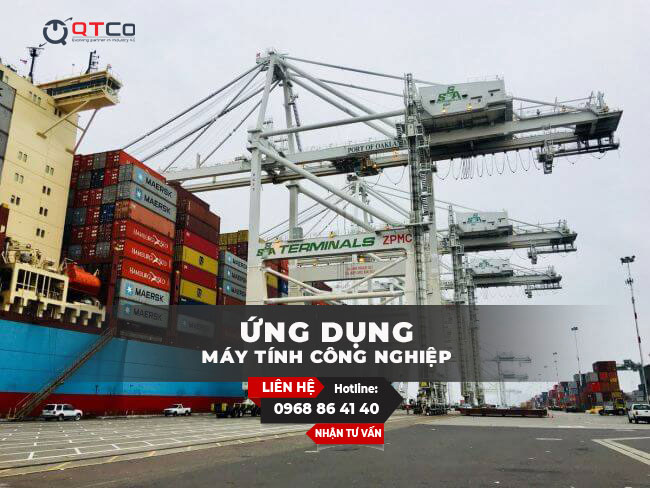

- Cẩu tự động hoặc bán tự động: cẩu bãi (RTG, RMG) và cẩu bờ (STS) có hệ thống định vị gàu, chống lắc, nhận lệnh trực tiếp từ TOS; cấp cao nhất là cẩu bãi chạy không người lái, người vận hành ngồi phòng điều khiển từ xa xử lý các thao tác khó.
- Định vị xe và thiết bị: xe đầu kéo nội bộ, xe nâng, reach stacker gắn GPS hoặc định vị bằng thẻ RFID (nhận dạng bằng sóng vô tuyến) chôn dưới đường; TOS biết xe nào đang ở đâu để giao lệnh gần nhất, giảm chạy rỗng.
- IoT container và bãi: cảm biến nhiệt độ container lạnh, cảm biến gió cho cẩu, cảm biến tải, camera bãi; các thiết bị này nối mạng và gửi dữ liệu về hệ thống giám sát. Khái niệm nền của lớp này được giải thích trong bài IoT là gì.
Bên trên năm lớp là cổng dữ liệu cộng đồng cảng (Port Community System) nối cảng với hãng tàu, hải quan và chủ hàng. Các cảng lớn trên thế giới đã làm đủ năm lớp; danh sách và cách họ triển khai được nêu trong bài các hệ thống cảng biển thông minh hàng đầu thế giới.
2. Dữ liệu và yêu cầu kỹ thuật của từng hệ thống cảng biển thông minh
Mỗi hệ thống sinh ra một loại dữ liệu và cần một loại máy tính thu dữ liệu đó tại chỗ. Bảng dưới xếp theo hệ thống, không xếp theo vị trí lắp, vì người lập dự án thường mua theo hạng mục hệ thống. Cách chia theo vị trí lắp (cổng, cabin, kho, phòng điều hành) đã có trong bài máy tính công nghiệp cho cảng và kho vận.
| Hệ thống | Dữ liệu sinh ra | Máy tính tại chỗ cần gì | Chứng chỉ, điều kiện |
|---|---|---|---|
| TOS, phòng điều hành | Kế hoạch tàu, lệnh công việc, vị trí container, lịch sử di chuyển | Máy chủ chạy liên tục, ổ đĩa và nguồn dự phòng; máy trạm nhiều màn hình cho điều độ | Phòng máy có điều hoà, UPS; không cần chịu rung |
| Cổng OCR | Ảnh 4–8 camera mỗi làn, số container, biển số, niêm phong, thời điểm qua cổng | Máy hộp CPU đa nhân nhận nhiều luồng camera qua PoE hoặc nhiều LAN; máy điều khiển làn có 4–6 COM, DIO cho barie, vòng từ, bảng LED, cân | Đặt trong tủ ngoài trời, dải nhiệt tới 70 °C, không quạt, watchdog, 24/7, nguồn 9–36 V DC hoặc 220 V AC qua bộ nguồn công nghiệp |
| Cẩu STS, RTG, RMG | Vị trí gàu, tải trọng, gió, số chu kỳ, lỗi máy; lệnh từ TOS | Máy trong cabin hoặc tủ điện trên cẩu, nối PLC qua LAN hoặc COM, màn hình cảm ứng cho lái cẩu | Rung theo MIL-STD-810G hoặc IEC 60068; EN 50155 khi cảng yêu cầu chuẩn đường sắt cho cẩu ray; dải nhiệt −20 đến 70 °C; IP65 nếu đặt ngoài cabin |
| Định vị xe nội bộ | Toạ độ GPS hoặc mã thẻ RFID, tốc độ, trạng thái xe, xác nhận lệnh | Máy gắn xe hoặc tablet gắn giá, GPS, 4G và Wi-Fi công nghiệp, khởi động nhanh | Nguồn ắc quy 12/24 V dao động, cần dải vào 9–36 V DC và cảm biến chìa khoá; sốc khi qua gờ; E-mark cho thiết bị lắp xe |
| IoT container lạnh và bãi | Nhiệt độ, độ ẩm, trạng thái máy nén container lạnh; gió, tải, camera bãi | Gateway (máy thu dữ liệu) DIN-rail có COM, DIO, LAN, khe SIM; đặt tại tủ điện dãy container lạnh | Ngoài trời, hơi muối, IP65 cho tủ; nguồn kép để không mất dữ liệu khi cắt điện một nhánh |
Hai điểm chung của mọi hệ thống ngoài phòng điều hành: máy chạy không quạt để không hút bụi và hơi muối, và tự khởi động lại sau mất điện. Hai điểm này loại máy văn phòng và mini PC thương mại khỏi danh sách.
3. Lộ trình từ cảng truyền thống lên cảng biển thông minh
Không cảng nào làm cả năm lớp trong một lần. Thứ tự dưới đây đi từ hạng mục rẻ, ít rủi ro, đến hạng mục đắt, và mỗi bước đều dùng được ngay.
- TOS chạy đúng và lệnh giao nhận điện tử. Bỏ phiếu giấy ở cổng; chủ hàng khai trước qua cổng thông tin. Phần cứng chỉ là máy chủ và máy trạm. Đây là điều kiện để mọi bước sau có dữ liệu để đối chiếu.
- Cổng có camera OCR và barie tự động. Mỗi làn một máy điều khiển làn và một máy chủ OCR dùng chung cho vài làn. Kết quả thấy ngay: xe qua cổng nhanh hơn, có ảnh bằng chứng tình trạng vỏ container khi tranh chấp.
- Định vị xe và giao lệnh trên màn hình. Gắn tablet hoặc máy gắn xe cho xe đầu kéo nội bộ, reach stacker, xe nâng; TOS giao lệnh gần nhất, lái xe xác nhận trên màn hình. Bỏ bộ đàm và bảng lệnh viết tay.
- IoT container lạnh, gió, tải. Gateway thu dữ liệu cảm biến ở dãy container lạnh và trên cẩu, cảnh báo sớm thay cho đi kiểm tra định kỳ. Chi tiết từng loại cảm biến được viết trong bài cảm biến thông minh ở cảng.
- Cẩu bán tự động rồi tự động. Bước đắt nhất, chỉ hợp lý khi sản lượng đủ lớn và bãi được quy hoạch lại cho cẩu chạy ray. Phần cứng điều khiển cẩu đi kèm gói của hãng cẩu; máy tính công nghiệp trong bước này chủ yếu là máy trạm điều khiển từ xa và máy thu dữ liệu vận hành.
| Bước | Hạng mục | Máy tính công nghiệp cần mua | Dòng máy gợi ý trong danh mục |
|---|---|---|---|
| 1 | TOS, lệnh điện tử | Máy chủ, máy trạm | Máy chủ công nghiệp; máy hộp nhúng cho màn hình điều độ |
| 2 | Cổng OCR | Máy điều khiển làn nhiều COM, DIO; máy chủ OCR CPU mạnh, PoE | Advantech ARK-2121F cho làn; Cincoze DS-1300 cho máy chủ OCR |
| 3 | Định vị xe | Máy gắn xe hoặc tablet gắn giá, GPS, 4G | Advantech RTC-1010 gắn giá; Cincoze DS-1300 với mô-đun cảm biến chìa khoá cho cabin cẩu |
| 4 | IoT container lạnh, gió, tải | Gateway DIN-rail, COM, DIO, SIM, nguồn kép | Advantech UNO-1372G |
| 5 | Cẩu tự động | Máy trạm điều khiển từ xa, máy thu dữ liệu cẩu | Theo gói của hãng cẩu; máy hộp không quạt cho thu dữ liệu |
4. Ví dụ triển khai cảng biển thông minh theo từng bước
Cảng sông 2 cầu tàu nâng cấp cổng. Bài toán: cổng có hai làn vào, hai làn ra, nhân viên ghi số container bằng tay, xe xếp hàng ra đường lớn giờ cao điểm. Thiết bị: mỗi làn một máy hộp không quạt 6 cổng COM và DIO cách ly nối barie, vòng từ, bảng LED và kiosk tài xế; một máy chủ nhúng CPU đa nhân nhận 16 camera qua PoE, chạy OCR và trả kết quả về TOS. Kết quả kỳ vọng: nhận diện số container tự động, tài xế nhận phiếu vị trí tại kiosk, hàng xe ở cổng rút ngắn, có ảnh bốn mặt container lưu theo từng lượt.
Cảng container nước sâu giao lệnh trên xe. Bài toán: 40 xe đầu kéo nội bộ nhận lệnh qua bộ đàm, điều độ không biết xe nào rỗi, chạy rỗng nhiều. Thiết bị: tablet công nghiệp 10 inch gắn giá trên xe, GPS, 4G dự phòng cho Wi-Fi, chạy ứng dụng khách của TOS; máy hộp chịu rung với cảm biến chìa khoá trong cabin RTG để lái cẩu thấy cùng lệnh. Kết quả kỳ vọng: TOS ghép lệnh theo vị trí xe, giảm chạy rỗng, thời gian xe chờ dưới cẩu giảm, lịch sử di chuyển từng container có toạ độ.
Dãy container lạnh giám sát từ xa. Bài toán: 200 ổ cắm container lạnh, nhân viên đi ghi nhiệt độ hai lần mỗi ca, phát hiện máy nén hỏng muộn. Thiết bị: gateway DIN-rail tại mỗi tủ điện dãy, đọc cảm biến nhiệt độ và trạng thái máy nén qua COM và DIO, gửi về hệ thống giám sát qua LAN có dự phòng, khe SIM cho 4G khi mất mạng. Kết quả kỳ vọng: cảnh báo trong vài phút khi nhiệt độ lệch ngưỡng, bỏ ghi tay, có nhật ký nhiệt độ liên tục để xuất cho chủ hàng.
Chọn thiết bị cho cảng biển thông minh
Với cổng OCR và các tủ điện ngoài trời, chọn trong danh mục máy tính nhúng và máy tính công nghiệp không quạt. Advantech ARK-2121F hợp làm máy điều khiển làn: Celeron J1900 4 nhân, 6 cổng COM RS-232/422/485, 4 DI và 4 DO cách ly 3 kV, 2 LAN Gigabit, nguồn 9–36 V DC, dải nhiệt −20 đến 70 °C khi dùng SSD nhiệt rộng và có luồng gió, khe mini PCIe có khay SIM và watchdog để tự khởi động lại. Cincoze DS-1300 hợp làm máy chủ OCR và máy trong cabin cẩu: CPU Xeon hoặc Core i9/i7/i5 thế hệ 10, 2 LAN Gigabit và tuỳ chọn 2 LAN 10 GbE, mô-đun CFM cấp PoE cho camera hoặc cảm biến chìa khoá cho xe, ổ NVMe, dải nhiệt −40 đến 70 °C với CPU 35 W (CPU 65–80 W cần bộ quạt ngoài và dải hẹp hơn), đạt MIL-STD-810G và EN 50155 (phần EN 50121-3-2). Nếu chưa rõ hạng mục của mình cần dải nhiệt, mức rung hay số cổng nào, dùng công cụ chọn máy theo điều kiện lắp đặt: nhập vị trí lắp, nguồn điện và các cổng cần nối, công cụ lọc ra các dòng đáp ứng để đối chiếu trước khi hỏi báo giá.
Câu hỏi thường gặp về cảng biển thông minh
Cảng biển thông minh khác cảng tự động hoá ở điểm nào?
Cảng tự động hoá thay người vận hành bằng máy ở một khâu, ví dụ cẩu bãi chạy không người lái. Cảng thông minh rộng hơn: mọi khâu, kể cả khâu còn người làm, đều sinh dữ liệu và được điều phối bằng dữ liệu đó. Một cảng có thể rất thông minh mà chưa có cẩu tự động, vì TOS, cổng OCR và định vị xe đã đủ để giảm chờ đợi.
Cảng nhỏ có làm được cảng biển thông minh không?
Được, và nên bắt đầu từ phần rẻ nhất: TOS chạy tốt, lệnh giao nhận điện tử, cổng có camera nhận diện số container. Ba hạng mục này cần máy tính công nghiệp đặt ở cổng và phòng điều hành, chưa cần thay cẩu hay xe. Cẩu tự động và xe không người lái chỉ hợp lý khi sản lượng đủ lớn.
Máy tính công nghiệp ở cảng biển thông minh cần gì khác máy văn phòng?
Máy ở cổng và trên thiết bị phải chạy 24/7 trong tủ ngoài trời nóng, rung khi gắn trên cẩu và xe, nguồn 9–36 V DC lấy từ ắc quy, có nhiều cổng COM, DIO, LAN hoặc PoE để nối barie, camera, cảm biến. Máy văn phòng thiếu các cổng đó và hỏng nhanh vì bụi, nhiệt và rung.
Cổng cảng OCR nhận diện được những gì?
Số container theo chuẩn ISO 6346, mã kích cỡ, biển số xe đầu kéo và rơ-moóc, tình trạng niêm phong và hư hỏng vỏ container qua ảnh bốn mặt. Kết quả đối chiếu với lệnh giao nhận điện tử; khớp thì hệ thống in phiếu vị trí và mở barie, không khớp thì chuyển làn xử lý thủ công.
