Cổng thông minh (smart gate) là cổng ra vào nhà máy, kho hàng hoặc cảng được tự động hóa: camera đọc biển số, đầu đọc thẻ hoặc mã QR nhận diện xe và người, cân xe lấy tải trọng, máy tính đối chiếu với lệnh giao nhận rồi mở barrier và ghi nhật ký, không cần bảo vệ ghi sổ tay. Trung tâm của cổng là một máy tính công nghiệp đặt trong tủ tại đảo cổng, nối camera qua PoE, nối barrier và cảm biến qua DIO, chạy 24/7 dưới nắng nóng. Bài viết nêu cấu trúc cổng thông minh, yêu cầu kỹ thuật với máy tính tại cổng, cách chọn thiết bị và ba ví dụ triển khai.
1. Cổng thông minh là gì và gồm những phần nào
Cổng ra vào truyền thống dựa vào bảo vệ: nhìn xe, hỏi giấy tờ, ghi sổ, nhấn nút mở barrier. Cách này chậm khi xe dồn vào đầu ca, dễ sót và không có dữ liệu để đối chiếu khi mất hàng. Cổng thông minh thay các bước đó bằng thiết bị và phần mềm, bảo vệ chỉ xử lý ngoại lệ. Một cổng thông minh đầy đủ gồm bốn lớp:
- Nhận diện: camera biển số (LPR) ở mỗi làn, đầu đọc thẻ RFID hoặc mã QR cho tài xế và nhân viên, camera chụp mặt người lái và số container, cảm biến vòng từ hoặc radar phát hiện xe vào vị trí.
- Đo lường: cân xe tải trọng (cân bàn hoặc cân trục) nối về máy tính qua RS-232/485, dùng ở cổng kho nguyên liệu, cảng và nhà máy xi măng, thép, thức ăn chăn nuôi.
- Chấp hành: barrier, đèn tín hiệu, bảng LED hướng dẫn, loa; điều khiển bằng cổng DIO cách ly hoặc module I/O.
- Xử lý và quản lý: máy tính công nghiệp tại cổng chạy phần mềm nhận diện và đối chiếu; máy chủ tại nhà điều hành lưu nhật ký, nối với hệ thống kho (WMS), hệ thống cân và hệ thống an ninh.

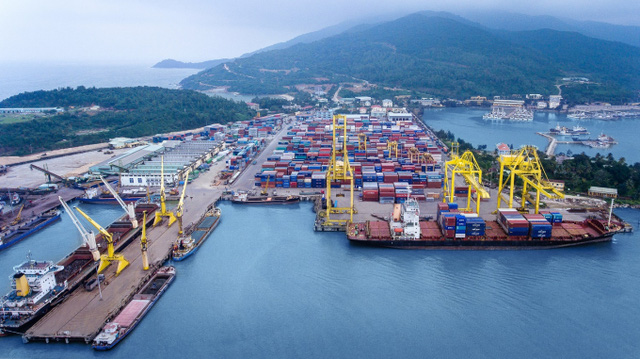

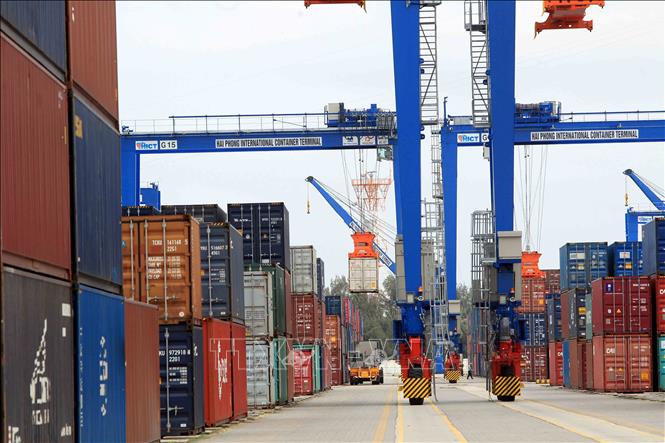

Với cảng và ICD, cổng thông minh còn đọc số container, kiểm tra seal và đối chiếu với lệnh giao nhận điện tử (eDO), giảm thời gian xe chờ tại cổng từ hàng chục phút xuống vài phút. Ứng dụng tại cảng và kho vận xem thêm ở bài máy tính công nghiệp cho cảng và kho vận; với đường bộ và trạm thu phí, cùng nguyên lý này nằm trong hệ thống giao thông thông minh.
2. Yêu cầu kỹ thuật với máy tính công nghiệp tại cổng
Máy tính tại cổng nằm trong tủ điện ngoài trời hoặc chốt bảo vệ không điều hòa, nhận tín hiệu từ nhiều thiết bị khác chuẩn và phải chạy liên tục vì cổng đóng là nhà máy ngừng nhận hàng. Các tiêu chí cần chốt trước khi chọn model:
| Tiêu chí | Yêu cầu thường gặp | Vì sao cần |
|---|---|---|
| Dải nhiệt làm việc | -20 đến 60 °C, tốt hơn là tới 70 °C | Tủ điện tại đảo cổng phơi nắng, bên trong có thể vượt 55 °C vào buổi trưa |
| Làm mát | Không quạt, tản nhiệt qua vỏ nhôm | Bụi đường và côn trùng làm kẹt quạt; quạt hỏng là máy tắt vì quá nhiệt |
| Nguồn | 9–36 VDC dải rộng; ngõ nguồn kép hoặc UPS 24 VDC | Barrier, đèn và camera cùng khởi động gây sụt áp; mất nguồn giữa giao dịch là mất bản ghi |
| Cổng LAN, PoE | 2–4 LAN GbE; camera cấp nguồn qua switch PoE riêng | Tách mạng camera khỏi mạng nhà máy; mỗi camera LPR cần băng thông riêng khi ghi ảnh chứng cứ |
| Cổng COM | 2–6 cổng RS-232/422/485 | Cân xe, đầu đọc thẻ, bảng LED, bộ điều khiển barrier đời cũ dùng cổng nối tiếp |
| DIO cách ly | 4–8 DI/DO cách ly quang | Đọc vòng từ, nút bấm, công tắc hành trình barrier; đóng mở barrier, đèn; cách ly chống sét lan truyền |
| Lưu trữ | SSD công nghiệp, khay 2,5 inch hoặc mSATA, dung lượng đủ lưu ảnh chứng cứ 30–90 ngày | Ảnh xe vào ra là bằng chứng khi tranh chấp hàng hóa |
| Kết nối phụ | Khe Mini PCIe và khay SIM cho 4G; cổng quang về nhà điều hành | Cổng phụ xa nhà điều hành, không kéo được cáp |
| Màn hình cho bảo vệ | Panel PC hoặc màn hình độ sáng cao 1.000–1.500 nit nếu đặt trong chốt có nắng chiếu | Màn hình 300 nit không đọc được dưới nắng |
| Chứng chỉ, bảo vệ | CE, FCC; chống sét lan truyền trên đường LAN và nguồn; tủ IP54 trở lên | Cột camera ngoài trời hút sét; nghiệm thu hệ thống điện |
3. Chọn thiết bị cho cổng thông minh theo quy mô
Cổng một làn ở xưởng nhỏ và cổng bốn làn ở cảng cần cấu hình khác nhau. Bảng dưới xếp ba mức quy mô với dòng máy trong danh mục máy tính công nghiệp không quạt và switch công nghiệp của IPC247:
| Quy mô | Thiết bị nhận diện | Máy tính tại cổng | Thiết bị đi kèm |
|---|---|---|---|
| Cổng 1–2 làn, nhà máy hoặc kho vừa | 1–2 camera LPR, đầu đọc thẻ, vòng từ | Advantech ARK-2121F: Celeron J1900, 6 COM, 6 USB, DIO cách ly, 9–36 VDC, -20 đến 70 °C với SSD nhiệt rộng, khay SIM 4G | Switch PoE EKI-2525PA cấp nguồn 4 camera; barrier nối DIO trực tiếp |
| Cổng 2–4 làn có cân xe, liên động cửa kho | Camera LPR mỗi làn, camera chụp mặt, cân xe RS-232, thẻ tài xế | Advantech UNO-1372G gắn DIN-rail: Atom E3845, 3 LAN GbE, 2 COM, 4 DI/4 DO, nguồn kép, khe iDoor thêm PoE hoặc COM cách ly | Module ADAM-6060 (6 DI, 6 rơ-le, Modbus TCP) điều khiển barrier và đèn; panel PC cho bảo vệ |
| Cổng cảng, ICD nhiều làn, chạy 24/7 | Camera LPR, camera số container, OCR seal, cân trục, ki-ốt tài xế | Máy tính rack Advantech IPC-610 tại phòng điều hành cho phần mềm OCR và cơ sở dữ liệu; máy không quạt tại mỗi làn | Switch quang về từng đảo cổng; màn hình 1.500 nit Cincoze CS-117/P1001 tại ki-ốt ngoài trời |
Thứ tự chọn thiết bị nên đi theo bốn bước:
- Đếm tín hiệu tại cổng. Số camera, số cân, số barrier, số vòng từ, số bảng LED. Từ đó ra số cổng LAN, COM, DI/DO cần có. Thiếu DIO thì thêm module ADAM thay vì đổi máy.
- Xác định vị trí đặt máy. Tủ tại đảo cổng ngoài trời: dải nhiệt tới 70 °C, nguồn 9–36 VDC. Chốt bảo vệ có mái: dải nhiệt 60 °C là đủ.
- Chọn cách cấp nguồn và nối camera. Camera dùng switch PoE đặt cùng tủ; máy tính nối switch bằng một cổng LAN riêng, cổng LAN còn lại về mạng nhà máy.
- Chọn phần mềm và nơi chạy. Nhận diện biển số chạy ngay tại máy cổng để barrier mở nhanh; đối chiếu booking, nhật ký, báo cáo chạy trên máy chủ nhà điều hành. Cổng nhiều làn với OCR container nên đặt máy có GPU tại phòng điều hành.
4. Ví dụ triển khai cổng thông minh
Cổng nhà máy hai làn, 300 lượt xe mỗi ngày. Bài toán: xe nhân viên và xe giao hàng chung một cổng, bảo vệ ghi sổ gây ùn đầu ca, không tra được xe nào ra vào lúc mất hàng. Thiết bị: mỗi làn một camera LPR cấp nguồn qua switch PoE EKI-2525PA, đầu đọc thẻ nhân viên, ARK-2121F trong tủ tại đảo cổng đọc vòng từ và mở barrier qua DIO, một màn hình trong chốt bảo vệ. Kết quả kỳ vọng: xe có thẻ hoặc biển số đã đăng ký qua cổng không dừng, xe lạ được chụp ảnh và chờ bảo vệ xác nhận, mọi lượt xe có ảnh và thời điểm lưu tối thiểu 90 ngày. Cùng nguyên lý này áp dụng cho bãi giữ xe thông minh.
Cổng kho nguyên liệu có cân xe. Bài toán: xe tải nguyên liệu phải cân vào, cân ra, đối chiếu khối lượng với phiếu nhập; tài xế xuống xe đưa giấy làm chậm và dễ sai. Thiết bị: UNO-1372G gắn DIN-rail trong tủ cân, đọc đầu cân qua RS-232, đọc thẻ tài xế và biển số, điều khiển barrier hai đầu cầu cân qua ADAM-6060, màn hình LED báo khối lượng. Kết quả kỳ vọng: phiếu cân tự sinh theo biển số, tài xế không rời cabin, khối lượng vào ra đẩy thẳng vào hệ thống kho.
Cổng cảng cạn (ICD) bốn làn. Bài toán: mỗi xe container mất 10–15 phút tại cổng để kiểm giấy, đọc số container và seal bằng mắt; hàng đợi kéo dài ra đường. Thiết bị: camera LPR và camera số container ở mỗi làn, ki-ốt tài xế dùng màn hình 1.500 nit CS-117/P1001 quét mã eDO, máy tính rack IPC-610 tại phòng điều hành chạy OCR và đối chiếu lệnh, máy không quạt ở mỗi đảo cổng điều khiển barrier và đèn. Kết quả kỳ vọng: thời gian qua cổng còn dưới 3 phút với xe có eDO hợp lệ, số container và seal được ghi tự động kèm ảnh, nhân viên cổng chỉ xử lý xe sai lệch.
Chọn thiết bị cho cổng thông minh

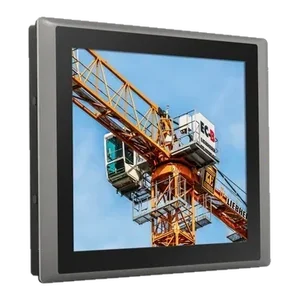

IPC247 cung cấp trọn phần cứng tại cổng: máy tính không quạt, switch PoE, module I/O và màn hình độ sáng cao. Với cổng 1–2 làn, máy tính công nghiệp không quạt ARK-2121F có 6 cổng COM, DIO cách ly, nguồn 9–36 VDC và dải nhiệt -20 đến 70 °C khi dùng SSD và linh kiện nhiệt rộng, đủ nối cân, đầu đọc thẻ, barrier mà không cần bộ chuyển đổi. Với cổng có cân xe và liên động, máy tính công nghiệp UNO-1372G gắn DIN-rail cùng tủ với bộ điều khiển cân, có 3 LAN GbE, 4 DI/4 DO, nguồn kép và khe iDoor để thêm thẻ PoE cho camera. Ki-ốt tài xế hoặc chốt bảo vệ có nắng chiếu dùng panel PC Cincoze CS-117/P1001 17 inch 1.500 nit, mặt trước IP65, dải nhiệt -20 đến 70 °C, có sẵn 4 DI/4 DO.
Để lọc nhanh model theo dải nhiệt, nguồn, số cổng COM và DIO, dùng công cụ chọn máy theo điều kiện lắp đặt. Khi gửi yêu cầu, kèm sơ đồ cổng, số làn, danh sách camera, cân và barrier để IPC247 đề xuất cấu hình máy, switch và module I/O đi kèm.
Câu hỏi thường gặp về cổng thông minh
Cổng thông minh khác bãi giữ xe thông minh ở điểm nào?
Bãi giữ xe thông minh tập trung vào thu phí và tìm chỗ đỗ cho xe cá nhân. Cổng thông minh nhà máy, kho, cảng xử lý xe tải, container và người ra vào theo lệnh giao nhận: đối chiếu biển số với booking, cân xe, kiểm tra giấy tờ tài xế, ghi nhật ký an ninh. Phần cứng tại cổng tương tự nhau nhưng phần mềm nối với hệ thống kho, cân và an ninh thay vì hệ thống thu phí.
Máy tính tại cổng có cần đặt ngoài trời không?
Nên đặt trong tủ điện kín tại đảo cổng hoặc trong chốt bảo vệ, không để máy tiếp xúc trực tiếp mưa nắng. Tuy vậy tủ ngoài trời rất nóng vào buổi trưa, nên máy phải là loại không quạt, dải nhiệt tới 60–70 °C và nguồn 9–36 VDC để chịu sụt áp khi barrier và đèn cùng chạy.
Cấp nguồn cho camera biển số bằng cách nào?
Dùng switch công nghiệp có cổng PoE đặt trong tủ tại cổng, mỗi cổng cấp tới 15,4 W theo IEEE 802.3af cho camera qua dây mạng. Cách này bỏ được dây nguồn riêng ra cột camera và cho phép khởi động lại camera từ xa. Với cổng xa nhà điều hành, nối tủ cổng về bằng cáp quang qua cổng SFP của switch.
Điều khiển barrier bằng máy tính công nghiệp hay bằng PLC?
Cổng một hoặc hai làn có thể dùng thẳng cổng DIO cách ly trên máy tính công nghiệp để đóng mở barrier và đọc cảm biến vòng từ. Cổng nhiều làn, có cân xe và liên động với cửa kho thì nên dùng PLC hoặc module I/O như ADAM-6060 làm tầng điều khiển, máy tính chỉ làm nhận diện và quản lý; khi máy tính khởi động lại, barrier vẫn hoạt động ở chế độ tay.
Nhận diện biển số Việt Nam có chính xác không?
Với camera đặt đúng góc, đủ sáng và phần mềm được huấn luyện trên biển số Việt Nam, tỷ lệ đọc đúng thường đủ để dùng làm khóa chính; các trường hợp đọc sai hoặc biển mờ được xử lý bằng thẻ hoặc bảo vệ xác nhận trên màn hình. Ở cổng nhà máy nên kết hợp biển số với thẻ tài xế hoặc mã booking để không phụ thuộc vào một dấu hiệu duy nhất.
