Máy tính trong sản xuất công nghiệp là các máy tính công nghiệp (IPC, industrial PC) đặt ở ba tầng của nhà máy: tầng điều khiển cạnh máy và PLC, tầng giám sát tại chuyền và phòng vận hành, tầng quản lý sản xuất MES. Mỗi tầng có điều kiện lắp đặt và yêu cầu kỹ thuật khác nhau, nên không có một cấu hình chung cho cả nhà máy. Bài viết chỉ ra máy tính công nghiệp đứng ở đâu, vì sao máy tính văn phòng không thay được ở hiện trường, và dòng máy nào hợp với từng vị trí lắp.
1. Máy tính công nghiệp đứng ở đâu trong nhà máy
Nhìn từ dưới lên, một nhà máy có ba chỗ cần máy tính. Mỗi chỗ giao cho máy tính một việc khác nhau.
- Tầng điều khiển (cạnh máy, trong tủ điện). Máy tính nhận tín hiệu từ cảm biến, camera, bộ mã hoá (encoder) và ra lệnh cho cơ cấu chấp hành. Ở tầng này máy tính làm những việc PLC làm không tốt: xử lý ảnh, điều khiển chuyển động nhiều trục, chạy thuật toán nặng, gom dữ liệu từ nhiều thiết bị RS-485. Ranh giới giữa hai thiết bị được phân tích trong bài so sánh máy tính công nghiệp và PLC.
- Tầng giám sát (tại chuyền, phòng vận hành). Máy tính chạy HMI (human machine interface, giao diện người – máy) và SCADA để người vận hành theo dõi, cài đặt thông số, nhận cảnh báo. Thiết bị hay gặp là panel PC gắn mặt tủ hoặc máy hộp nối màn hình công nghiệp. Vị trí của tầng này trong toàn bộ cấu trúc được mô tả trong bài hệ thống điều khiển công nghiệp.
- Tầng quản lý sản xuất (MES, kho dữ liệu). Máy chủ công nghiệp hoặc máy chủ biên (edge server) nhận dữ liệu từ hai tầng dưới, tính chỉ số OEE, truy xuất lô, cấp lệnh sản xuất và nối lên ERP.
Điểm chung của ba tầng: máy chạy 24/7, không có người ngồi cạnh, và khi máy dừng thì chuyền dừng. Đó là lý do phần cứng phải chọn theo vị trí lắp chứ không theo giá.
2. Vì sao không dùng PC văn phòng: yêu cầu kỹ thuật theo vị trí lắp
Máy tính văn phòng được thiết kế cho phòng có điều hoà, có người tắt bật, nguồn 220 VAC ổn định. Đưa vào tủ điện, máy gặp nhiệt 50 °C mùa hè, bụi dầu bám vào quạt, sụt áp khi động cơ khởi động và rung liên tục từ máy dập bên cạnh. Kết quả thường thấy: treo máy không rõ nguyên nhân, hỏng ổ cứng sau 1–2 năm, và không mua lại được đúng cấu hình khi cần thay. Bảng dưới liệt kê yêu cầu tối thiểu theo từng vị trí.
| Tiêu chí | Tủ điện, gắn trên máy | Tại chuyền (panel PC, HMI) | Phòng vận hành, phòng máy chủ |
|---|---|---|---|
| Dải nhiệt hoạt động | -20 ~ 60 °C; -40 ~ 70 °C cạnh lò, kho lạnh | 0 ~ 50 °C, có bản -20 ~ 60 °C | 0 ~ 40 °C, có điều hoà |
| Rung, sốc | Rung 2–5 Grms, sốc 30–50 G theo IEC 60068-2-64/-27 | Rung 1–2 Grms | Không đáng kể |
| Bụi, ẩm | Không quạt, vỏ kín IP40 trở lên, 5–95 % RH không ngưng tụ | Mặt trước IP65/IP66, chịu lau rửa | Bụi văn phòng |
| Nguồn | 9–36 VDC dải rộng, dùng chung nguồn 24 VDC tủ điện, bảo vệ ngược cực | 24 VDC hoặc adapter | 220 VAC, có UPS |
| Cổng giao tiếp | 2–8 cổng COM RS-232/422/485, DIO cách ly, 2–4 LAN, PoE cho camera, khe PCIe cho card thu ảnh | 1–2 COM, 2 LAN, USB | LAN 1–10 GbE, nhiều khay ổ cứng |
| Chứng chỉ | CE, FCC; EN 50155 (đường sắt), IEC 61850-3 (trạm điện), ATEX (khu vực cháy nổ) tuỳ ngành | CE, FCC, UL | CE, FCC |
| Vận hành | 24/7, watchdog tự khởi động lại, không quạt | 24/7, không quạt, đèn nền 50.000 giờ | 24/7, nguồn dự phòng, RAID |
| Vòng đời cung ứng | Mua lại đúng mã trong 5–7 năm | 5–7 năm | 3–5 năm |
Cột đầu là chỗ máy văn phòng thua rõ nhất: không có nguồn DC dải rộng, không có cổng COM và DIO cách ly, có quạt hút bụi, và hãng làm mới sản phẩm mỗi năm nên khó thay thế đồng nhất. Thay một máy văn phòng bằng mã khác đồng nghĩa cài lại phần mềm, cài lại trình điều khiển card thu ảnh và hiệu chỉnh lại toàn bộ.
3. Chọn dòng máy theo vị trí lắp
Sau khi xác định vị trí và điều kiện, chọn dòng máy theo bảng dưới. Tên dòng lấy từ danh mục đang phân phối tại IPC247; cấu hình CPU, RAM, ổ cứng chốt sau theo phần mềm sẽ chạy, cách làm được hướng dẫn trong bài cấu hình máy tính công nghiệp.
| Vị trí lắp | Việc máy phải làm | Dạng máy | Dòng phù hợp |
|---|---|---|---|

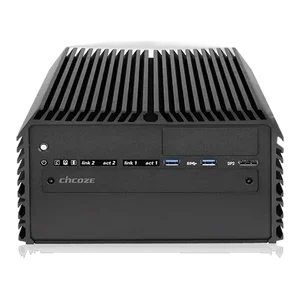

| Tủ điện dây chuyền | Gom dữ liệu PLC, cảm biến, đồng hồ điện qua RS-485; chạy gateway, SCADA nhỏ | Máy hộp không quạt, lắp ray DIN hoặc treo tường | Advantech UNO-2484G, UNO-4673A (trạm điện); Cincoze DE-1001L, DS-1102 |
| Gắn trên máy sản xuất, buồng kiểm tra | Thị giác máy, điều khiển chuyển động, cần khe PCIe cho card thu ảnh hoặc GPU | Máy hộp không quạt có khe mở rộng | Advantech ARK-3520P; Cincoze DS-1202, DS-1301/DS-1302 |
| Trong thiết bị, máy nhỏ | Chạy phần mềm nhúng, một hai màn hình, gom dữ liệu nhẹ | Máy nhúng nhỏ gọn | Advantech ARK-1123H, ARK-2120F; AAEON BOXER |
| Mặt tủ tại chuyền | HMI, SCADA client, nhập liệu tại chỗ | Panel PC không quạt, mặt trước IP65/IP66 | Advantech TPC-1251T, TPC-1782H, PPC; màn hình Cincoze CV/CS nối máy hộp |
| Phòng máy chủ, MES | Cơ sở dữ liệu, MES, phân tích, kết nối ERP | Máy chủ công nghiệp, máy chủ biên | Advantech EIS-D150, EIS-D620, Ei-A230 |
Ba bước chốt máy mà kỹ sư IPC247 dùng khi tư vấn:
- Đo nhiệt độ cao nhất trong tủ vào buổi chiều mùa hè và ghi nguồn có sẵn (24 VDC hay 220 VAC). Hai con số này loại ngay nhiều dòng máy.
- Đếm cổng: số thiết bị RS-485, số camera (cần PoE hay không), số tín hiệu số vào ra, số màn hình. Chọn máy có sẵn cổng, hạn chế bộ chuyển đổi USB vì mỗi bộ chuyển đổi là một điểm hỏng.
- Chọn CPU theo phần mềm, rồi đối chiếu dải nhiệt mà hãng công bố cho đúng mức CPU đó; trong cùng dòng máy, CPU mạnh hơn thường có dải nhiệt hẹp hơn.
4. Ví dụ triển khai máy tính công nghiệp trong sản xuất
Hỗ trợ sản xuất và tự động hoá: gom dữ liệu chuyền lắp ráp
Bài toán. Chuyền lắp ráp có 8 máy của nhiều hãng, mỗi máy có PLC riêng, quản lý muốn xem sản lượng và thời gian dừng theo thời gian thực. Tủ điện đặt trong xưởng không điều hoà, nguồn 24 VDC. Thiết bị. Một máy hộp không quạt Advantech UNO-2484G với 4 cổng RS-232/422/485, 4 cổng LAN, dải nhiệt -20 ~ 60 °C, lắp trong tủ, chạy phần mềm gateway đọc Modbus và OPC UA rồi đẩy lên máy chủ MES. Kết quả kỳ vọng. Một máy gom hết tín hiệu; thêm cổng sau này bằng mô-đun iDoor, không phải thay máy khi mở rộng chuyền.
Kiểm tra chất lượng bằng thị giác máy
Bài toán. Kiểm tra ngoại quan linh kiện ở tốc độ 60 sản phẩm/phút, hai camera công nghiệp, thuật toán chạy trên GPU. Máy gắn ngay trên khung máy, rung liên tục. Thiết bị. Máy hộp không quạt có khe PCIe như Advantech ARK-3520P (nguồn 9–36 VDC, 8 cổng COM, khe PCI/PCIe x4) hoặc Cincoze DS-1202 (2 khe PCI/PCIe) cho card thu ảnh hoặc GPU. Kết quả kỳ vọng. Loại lỗi ngay trên chuyền thay vì lấy mẫu theo lô; ảnh lỗi lưu lại để truy xuất.
Giám sát và vận hành tại chuyền
Bài toán. Người vận hành cần cài thông số, xem cảnh báo và xác nhận lệnh sản xuất ngay tại máy, tay đeo găng và dính dầu. Thiết bị. Panel PC Advantech TPC-1251T: màn 12,1 inch cảm ứng điện trở 5 dây dùng được khi đeo găng, mặt trước IP66, không quạt, dải nhiệt -20 ~ 60 °C, gắn mặt tủ. Kết quả kỳ vọng. Bỏ bảng ghi tay, thao tác tại chỗ, dữ liệu vào MES cùng lúc với thao tác.
Chọn thiết bị cho máy tính trong sản xuất công nghiệp
Với vị trí tủ điện và trên máy, bắt đầu từ danh mục máy tính công nghiệp không quạt, lọc theo dải nhiệt, nguồn vào và số cổng COM. Vị trí tại chuyền xem danh mục panel PC bảng điều khiển công nghiệp, chú ý mặt trước IP65/IP66 và loại cảm ứng. Tầng MES và kho dữ liệu chọn trong danh mục máy chủ công nghiệp. Hai mã hay được chọn cho nhà máy lắp ráp là UNO-2484G cho tủ điện và TPC-1251T cho mặt tủ; cả hai đều không quạt, dải nhiệt -20 ~ 60 °C và mở rộng cổng bằng iDoor.
Người chưa quen thông số có thể dùng công cụ chọn máy theo điều kiện lắp đặt: nhập nhiệt độ, nguồn, cổng và cách gắn, công cụ trả về danh sách dòng máy đáp ứng. Khi gửi yêu cầu báo giá, kèm bốn thông tin ở mục 3 để kỹ sư IPC247 chốt cấu hình trong một lần trao đổi.
Câu hỏi thường gặp về máy tính trong sản xuất công nghiệp
Máy tính công nghiệp khác máy tính văn phòng ở điểm nào khi đưa vào nhà máy?
Khác ở dải nhiệt hoạt động (-20 ~ 60 °C thay vì 0 ~ 35 °C), thiết kế không quạt chống bụi, nguồn vào 9–36 VDC dùng chung nguồn tủ điện, cổng COM RS-485 và DIO cách ly có sẵn, khả năng chịu rung theo IEC 60068 và vòng đời cung ứng 5–7 năm để thay thế đồng nhất. Máy văn phòng chỉ đáp ứng khi đặt trong phòng có điều hoà.
Máy tính công nghiệp có thay được PLC trong dây chuyền không?
Không thay hoàn toàn. PLC mạnh ở điều khiển logic thời gian thực với I/O công nghiệp; máy tính công nghiệp mạnh ở xử lý ảnh, gom và phân tích dữ liệu, chạy HMI/SCADA và phần mềm MES. Đa số dây chuyền dùng cả hai: PLC điều khiển máy, IPC gom dữ liệu và giao tiếp với người vận hành.
Nên chọn panel PC hay máy hộp nối màn hình rời tại chuyền?
Panel PC gọn, một thiết bị, mặt trước IP65/IP66, hợp với vị trí gắn mặt tủ và không cần mở rộng. Máy hộp nối màn hình công nghiệp rời linh hoạt hơn khi cần khe PCIe, nhiều cổng COM hoặc màn hình đặt xa máy tính. Chọn theo số cổng và nhu cầu mở rộng trong 3–5 năm tới.
Cần thông tin gì trước khi hỏi mua máy tính công nghiệp cho nhà máy?
Bốn thông tin: nhiệt độ cao nhất tại vị trí lắp, nguồn có sẵn (24 VDC hay 220 VAC), số và loại cổng cần nối (RS-485, LAN, PoE, DIO, màn hình) và phần mềm sẽ chạy để chốt CPU, RAM, ổ cứng. Có bốn thông tin này, kỹ sư tư vấn lọc được dòng máy trong một lần trao đổi.
